Premium

Mångsidigt och avancerat skärsystem, alltifrån 2D till grundläggande 3D skärning

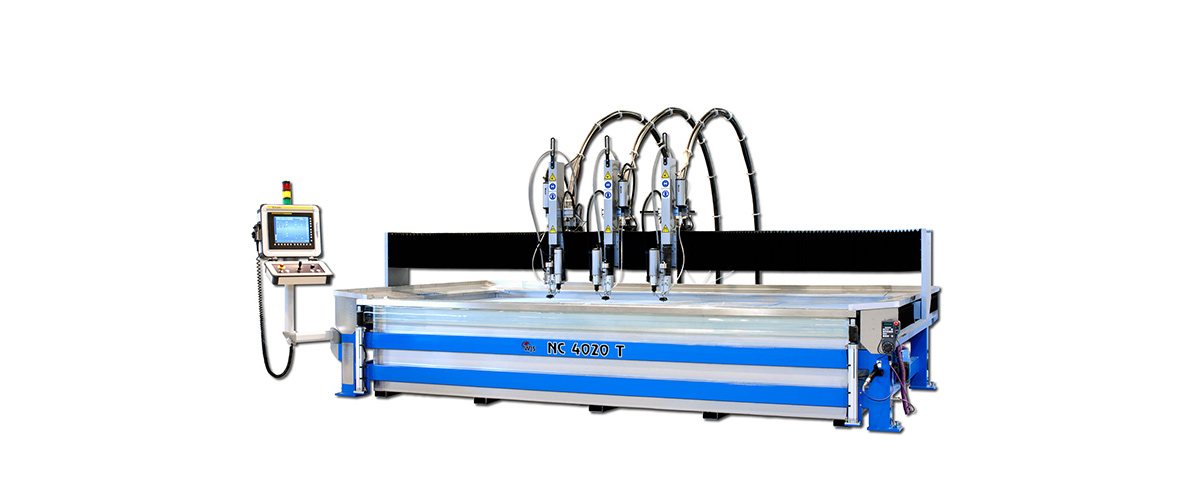

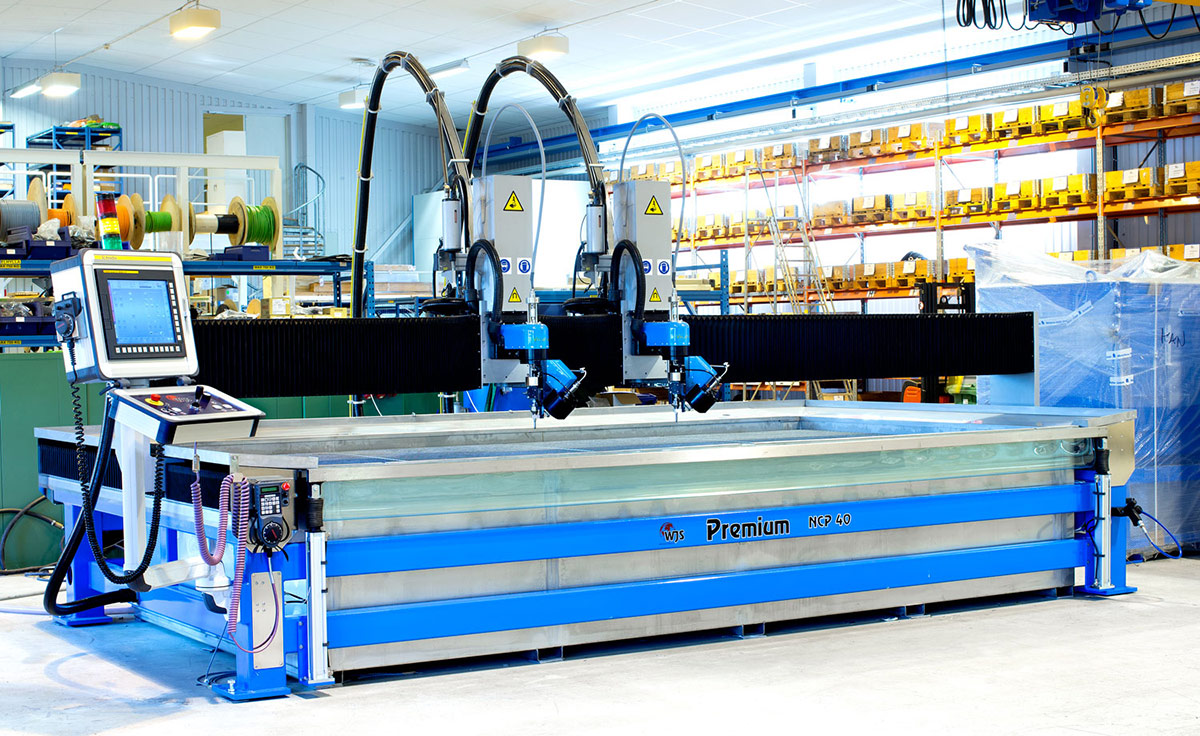

Premium-maskinen är en mångsidig och effektiv vattenskärmaskin som finns i så gott som alla slag av verkstäder och industrier. Med det enorma sortimentet av tillvalsutrustning kan den utformas så att den tillgodoser ett brett urval av skärbehov, både 2D och 3D. Den är baserad på Water Jet Swedens beprövade maskinkonstruktion. En maskin för specialister och höga krav på tillverkningsprocessen.

Egenskaper:

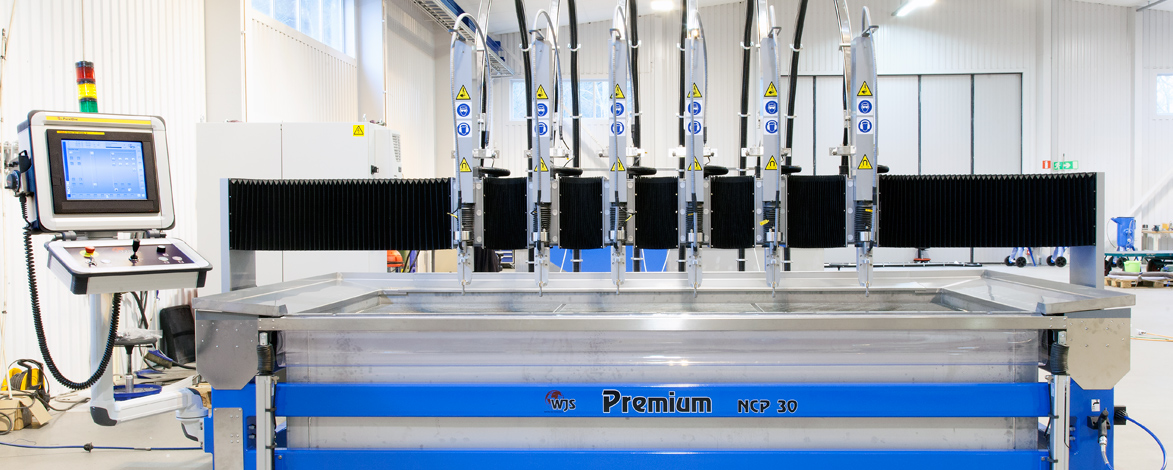

  • Multipla CNC styrda skärhuvuden – med flera skärverktyg på samma maskiner sänks tillverkningskostnaderna genom effektivare materialutnyttjande och kortare tillverkningstid.

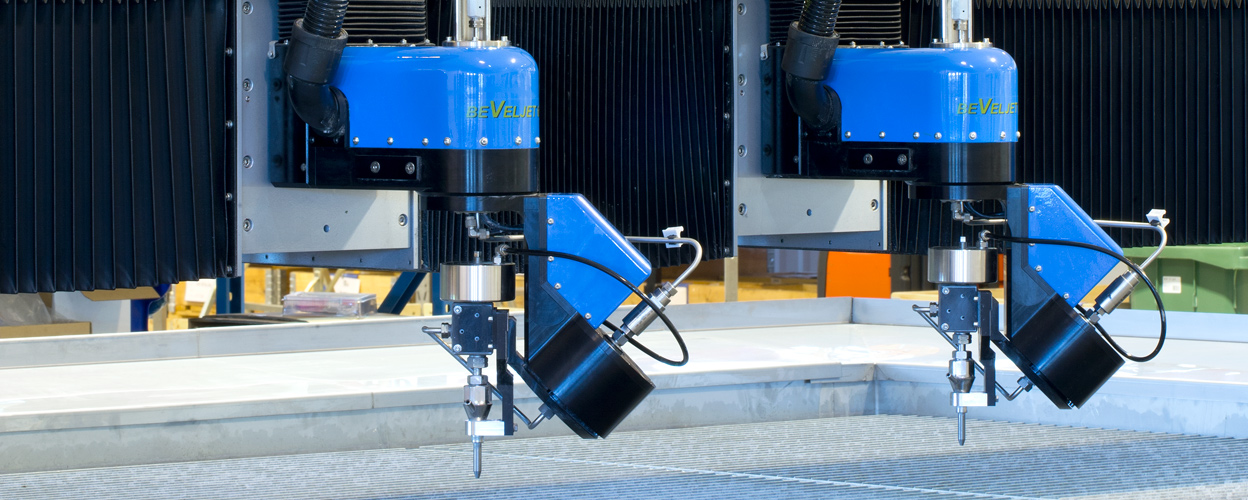

  • Beveljet 60® – verklig fem-axlig interpolering för att kunna skära i vinkel (0–60°). En helt vektorbaserad beräkning för TPC i Fanuc säkerställer exakt skärresultat. Kan med fördel kombineras med ett eller flera skärverktyg för 2D skärning.
  • Vridenhet – Rörskärningsfunktion som är helt integrerat i kontrollpanelen. Kan kombineras med Beveljet 60 och beställas som uppgradering till befintliga maskiner.

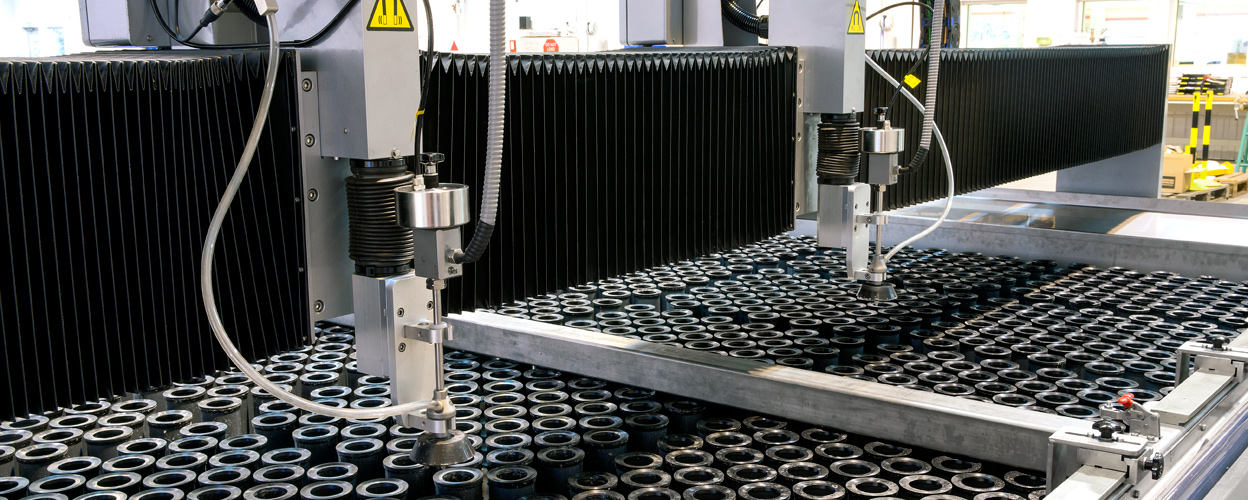

  • Bordsgaller – välj mellan olika typer av bordsgaller för anpassning till varierade skärbehov och materialkrav.

Fråga om offert

Kontakt

Peter Rüdén

Global Sales

Christian Svensson

Global Sales

Specifikationer

Teknisk Data

Uppbyggnad: Gantry
Stomme: Helsvetsad
Skärbord/Tank: Rostfritt stål
Kåpor: Rostfritt stål
Drivsystem: Linjärmotorer (X) och kulskruv (Y)
Styrenhet: Panel One HMI
CNC control system: Fanuc
Multipla skärverktyg: Oberoende variabelt 2-4 verktyg
Process: PWJ och AWJ (FAWJ-kompatibel)
3D Skärning WJS Beveljet®60 system
Tryckklass: 4000 bar och 6000 bar
Maskinstorlekar: 3×1.5 m, 3×2 m och 4×2 m

Prestanda

Maximal Z-rörelse: 250 mm
Bordsbelastning: 800-3000 kg/m2
Positioneringsnoggrannhet: ± 0.050 mm/m
Repetitionsnoggrannhet: ± 0.025 mm

Funktioner

Handy Operator Panel
Höjdhållare
Kollisionssensor
Nollpunktsindikator
Borrenhet
Snabbjustering av vattennivå
Jet Pen Märksystem
Work Piece Indicator System (probe funktion)
Försörjningssystem Abrasivmedel med Sandtorn
Sandnivå och sandstoppskontroll
Sandmatningssystem Online
Elektronisk sandmatare styrd från HMI
Slamhanteringssystem med Tippcontainer och Sedimenteringstank
Styrning av högtryckspump från HMI
Tryckövervakning av högtryckspump från HMI
Tryckreglering av högtryckspump från HMI
Funktioner för obemannad drift

Beveljet®60 Prestanda

Skärvinkel: 0-60°
A-axelrörelse: ± 90°
C-axelrörelse: ± 400°
Transmissionsnoggrannhet A&C axlar: < 1 arcmin
Repeteringsnoggrannhet A&C axlar: < ± 0.1 arcmin
