Micro

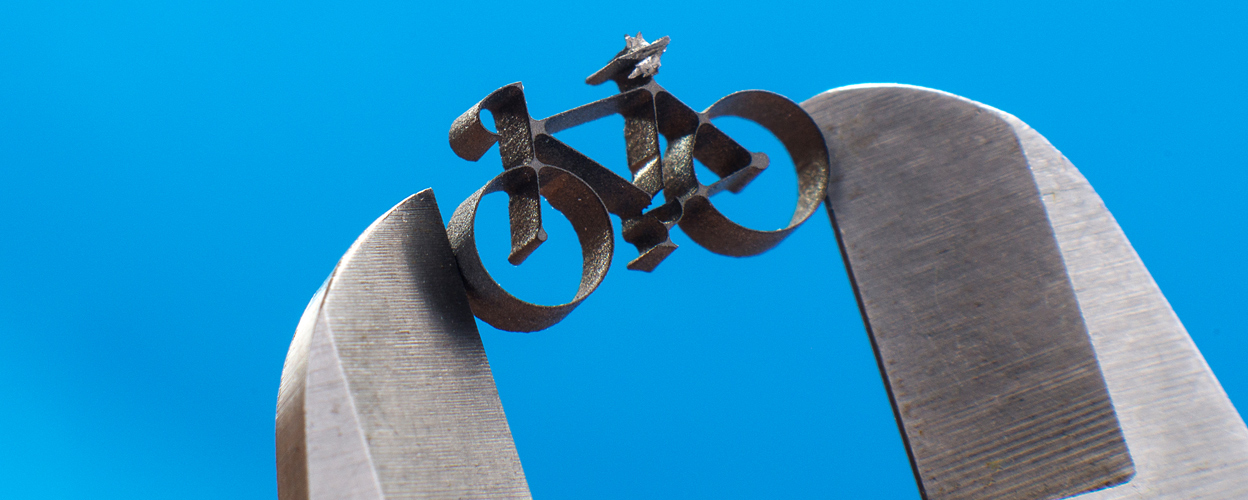

Högprecisionsverktyg för skärning av fina snitt och tillverkning av mikrokomponenter

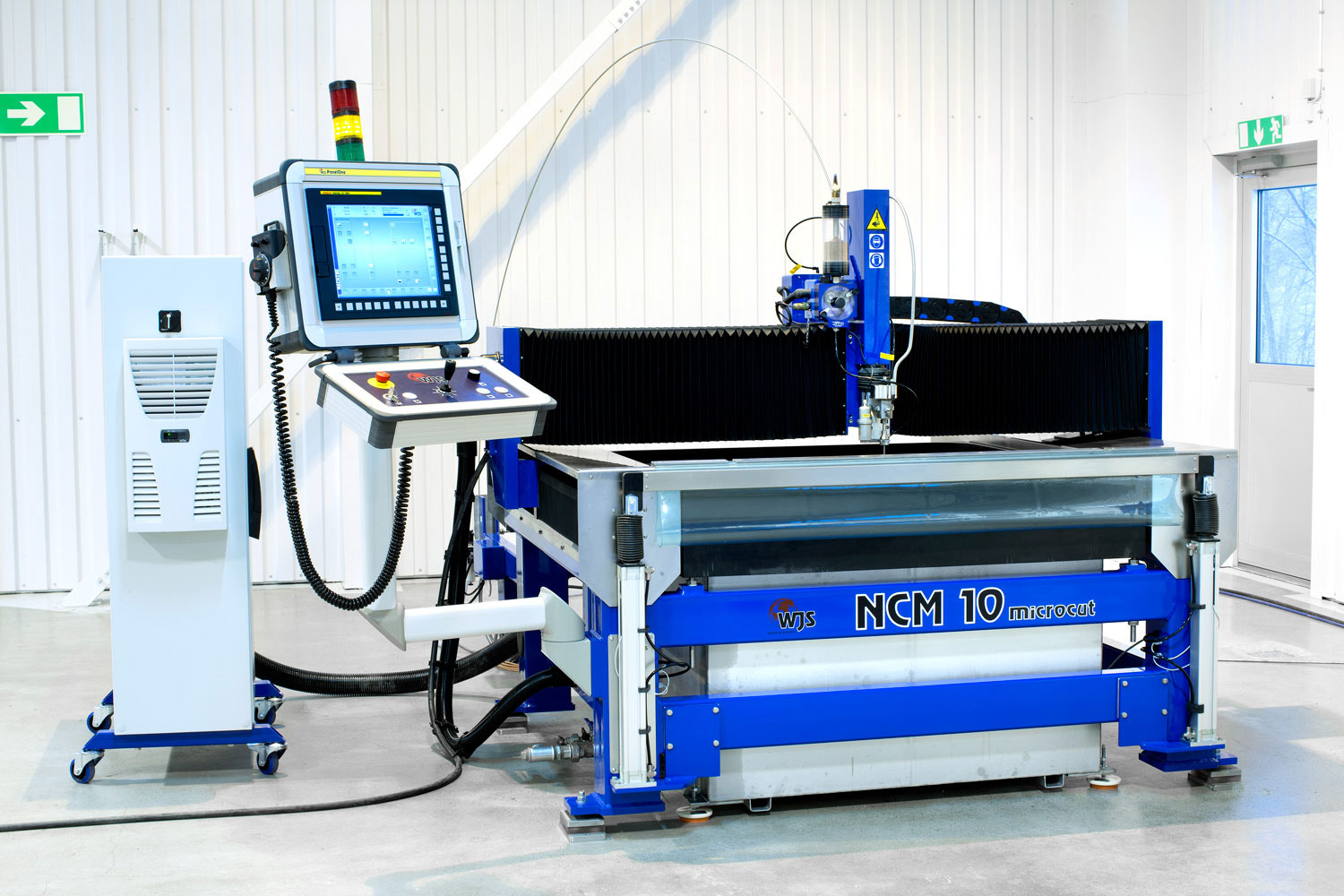

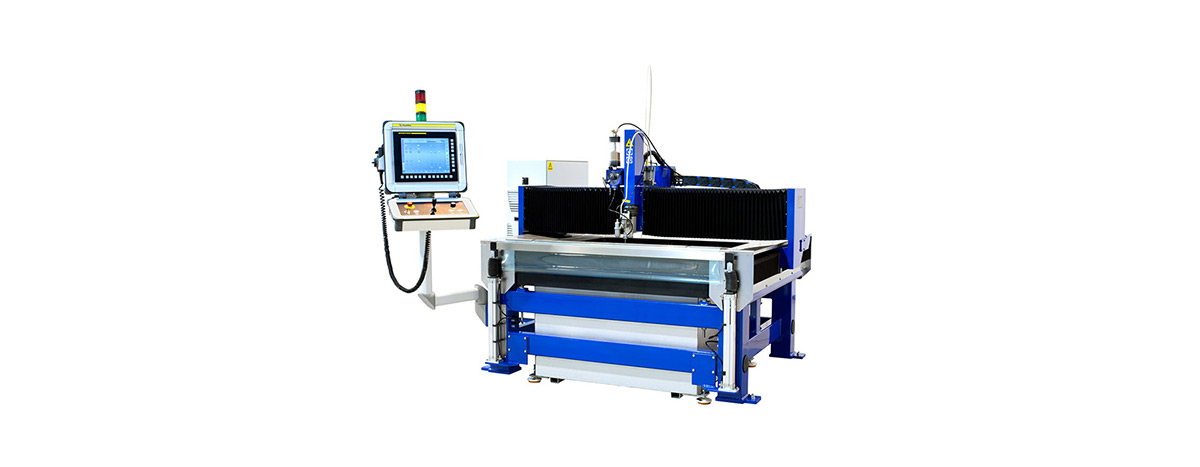

Micro-maskinen är specialkonstruerad för att skära med hög precision och extrema toleranser. Micro skärprocessen FAWJ (Fine Abrasive Water Jet) innebär smala skärsnitt och liten materialförlust. Maskinen har unika konstruktionsdetaljer som ger extremt hög tolerans. Skärsystemet Micro används ofta inom elektronik, medicin, bioteknik, finmekanik. Det används även för att skära dyrbara material som t.ex. ädelmetaller och speciallegeringar.

Egenskaper:

  • WJS Micro Cutting Tool – ett precisionsvertyg för att skapa den mest exakta vattenskärningen i världen.
  • Mineral Casting Bearlit bordsram – ett kompositmaterial som är styvt, vibrationsdämpande och klarar temperaturvariationer.
  • Renishaw Invar Scale – mätskala med extremt låg expansionskoefficient och hög upplösning.
  • Palleterat skärbord  –  erbjuder unika möjligheter till fixurhanatering.
  • Gummiupphängd vattentank i rostfritt stål – för att minimera påverkan av vibrationer och temperatursvängningar
  • Mjukvarustyrd sandtillförsel – gör det möjligt att mäta och styra matarhastighet och kritiska nivåer i sandmataren, samt snabbt detektera sandstopp.

Fråga om offert

Kontakt

Peter Rüdén

Global Sales

Christian Svensson

Global Sales

Specifikationer

Teknisk Data

Uppbyggnad: Gantry
Stomme: Svetsad
Skärbord/Tank: Rostfritt stål
Skärbord: Mineral Casting Bearlit®
Drivsystem: Ballscrew / Renishaw RESOLUTE RELA® invar scale
Operatörspanel: Panel One HMI
CNC control system: Fanuc
Process: FAWJ
Tryckklass: 4000 bar
Maskinstorlek: 1×1 m

Prestanda

Maximal tjocklek arbetsstycke: 100 mm
Positioneringsnoggrannhet: ± 0.01 mm/300 mm (20°C ± 2°)
Repetitionsnoggrannhet: ± 0.008 mm (20°C ± 2°)
