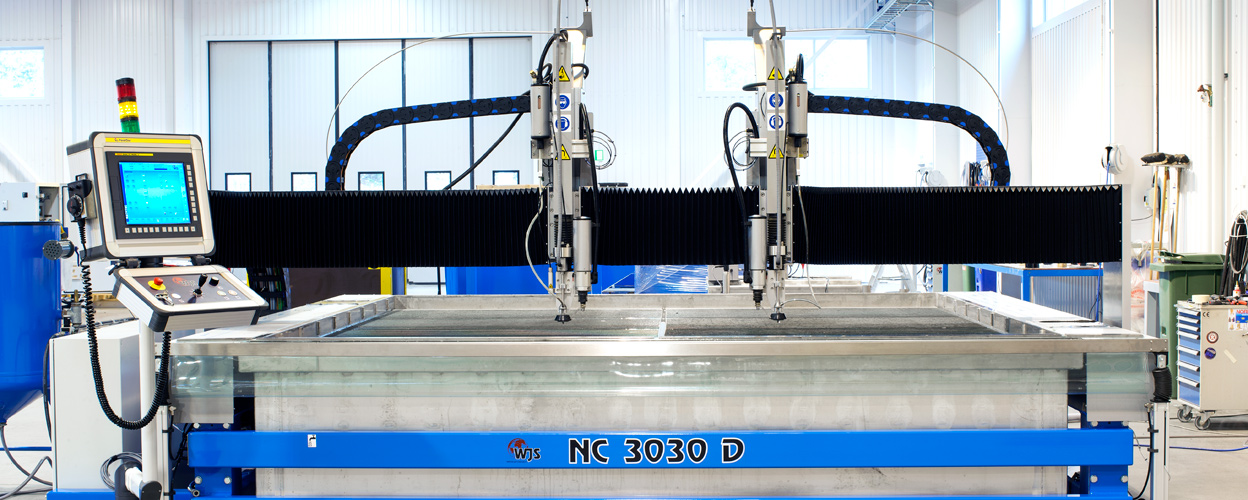

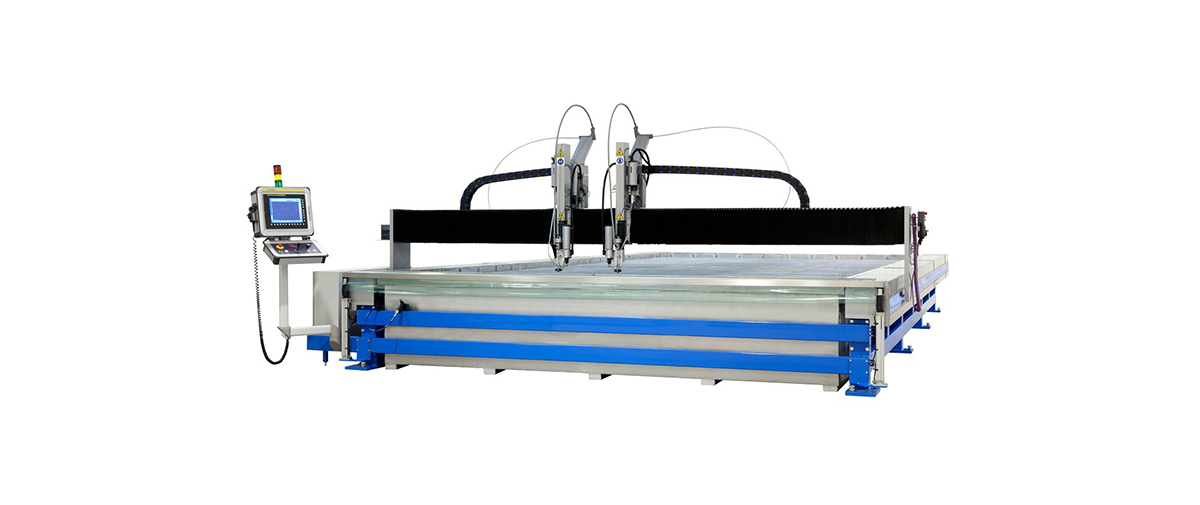

Grand

Robust och kraftfullt maskinsystem för bearbetning av alla typer av komponenter och hantering av stora eller udda dimensioner.

Extremt mångsidiga maskiner med ett brett urval av påbyggnadsmöjligheter. Grand erbjuder de största maskin borden med en robust och kraftfull konstruktion som klarar stora, tunga detaljer och udda dimensioner. Tack vare vårt världspatenterade styrsystem har alla maskiner samma toleranser, oavsett storlek.

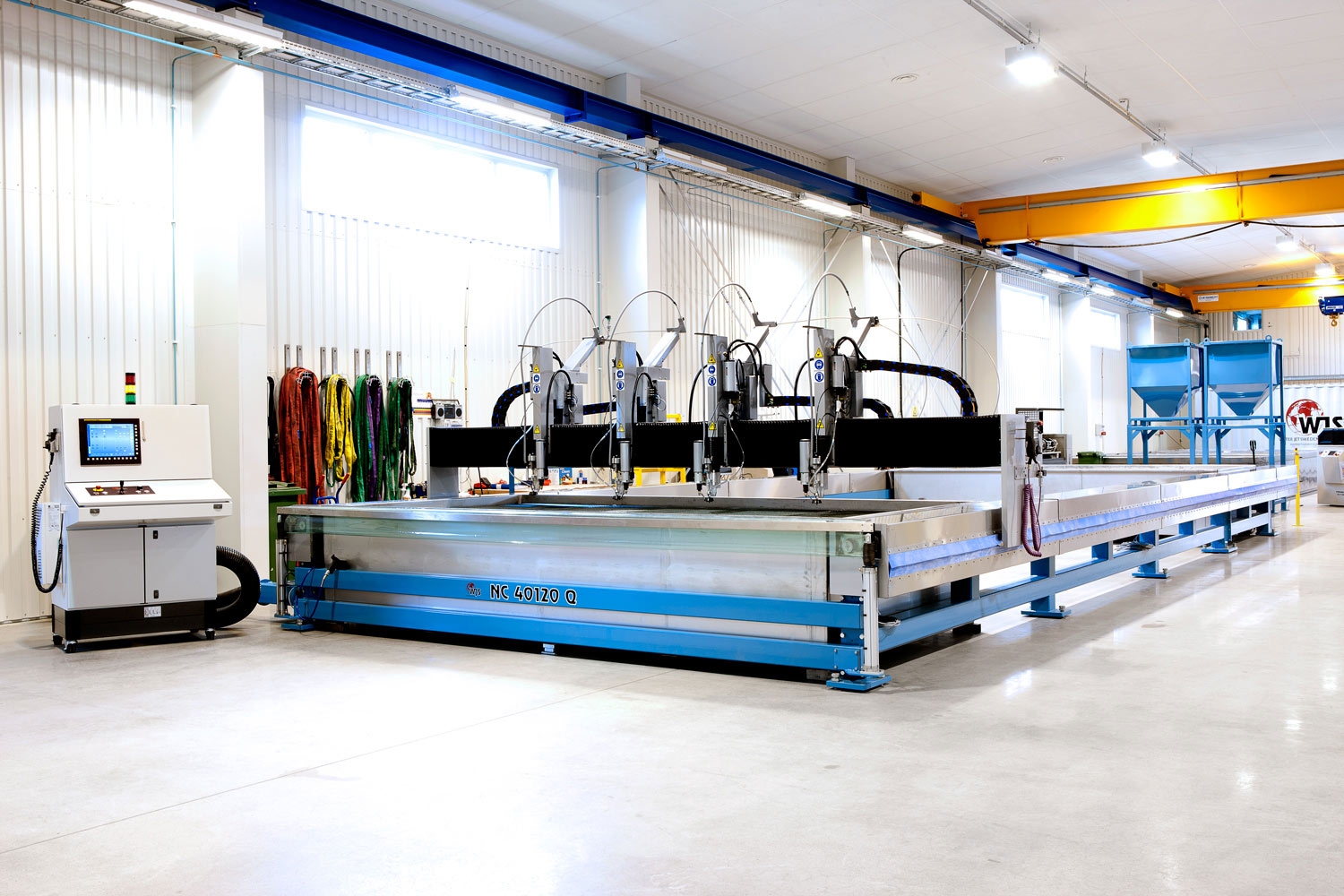

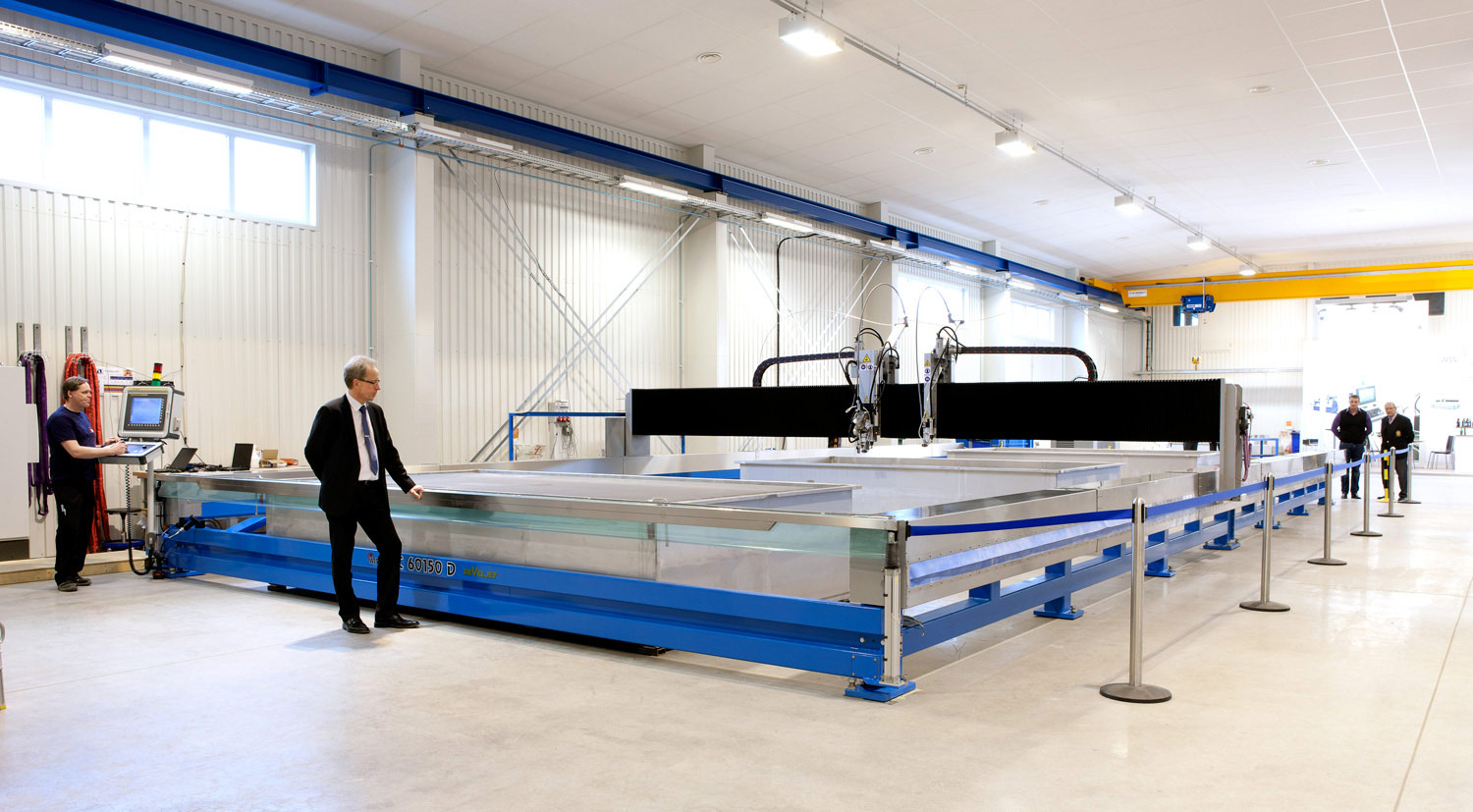

Grand-maskinerna är populära i specialverkstäder och ingår ofta i produktionslinjer. Varje maskin anpassas efter kundens processbehov. De kan enkelt förberedas för flerjobbsprocesser och obemannad drift.

Egenskaper:

  • Skyddat drivsystem – Ett sidomonterat drivsystem med skyddsplåtar av rostfritt stål, minskar risken för krockskador och underlättar hanteringen av stora ämnen och tunga material.
  • Effektiv hantering – med tillträde till maskinen från tre sidor underlättas lastning och lossning. Optionen med zonindelat arbetsbord gör det möjligt att byta skärjobb under drift.
  • Tunga produktionslösningar – Optioner som Snabbjustering av vattennivån och Våglameller eller Rörbord är exempel på lösningar för att undvika bakslag och kunna hantera tunga och tjocka material.

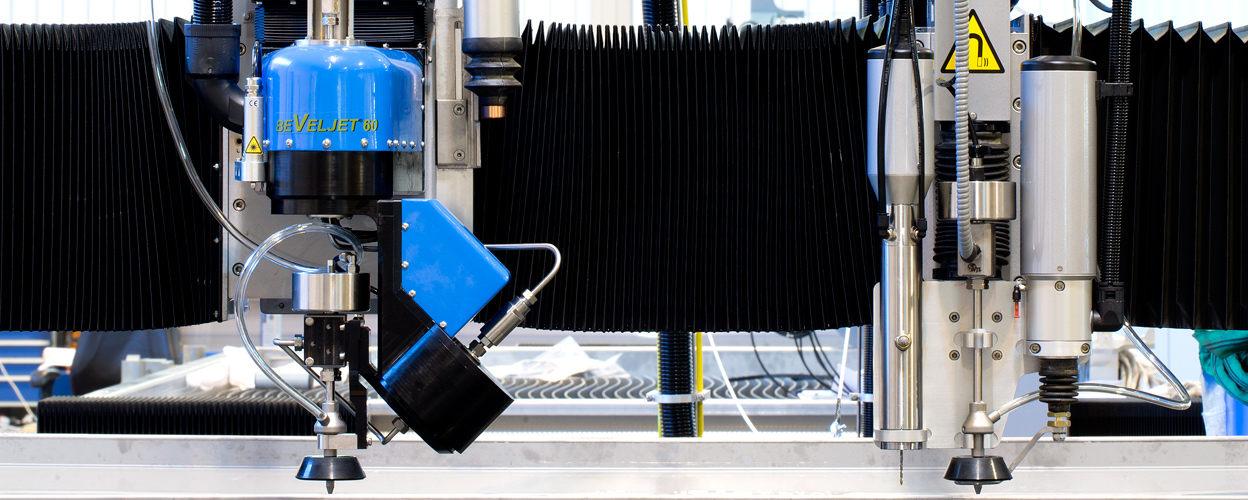

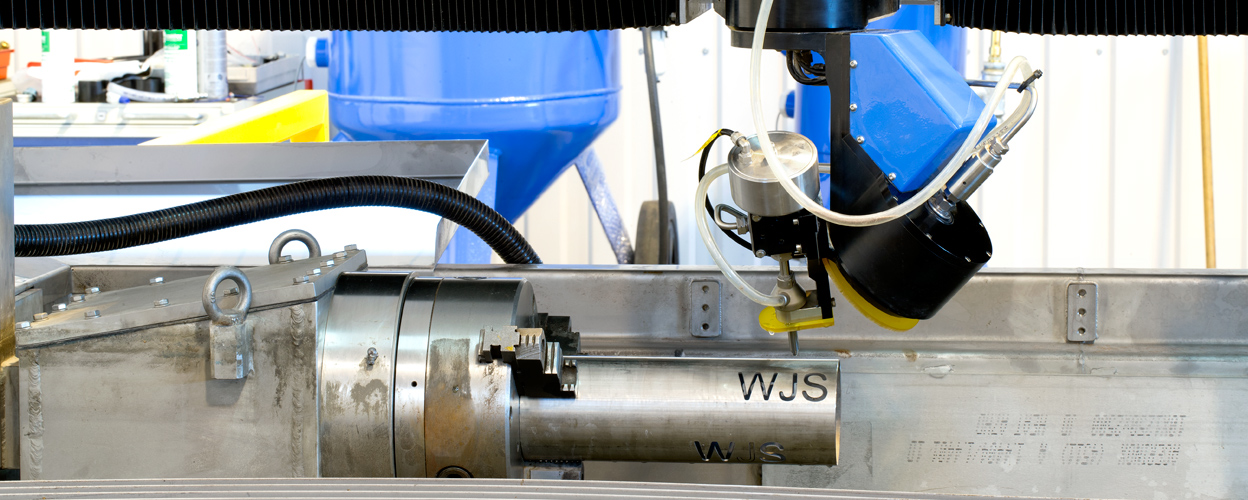

  • Beveljet 60® – verklig fem-axlig interpolering för att kunna skära i vinkel (0–60°). En helt vektorbaserad beräkning för TPC i Fanuc säkerställer exakt skärresultat. Kan med fördel kombineras med ett eller flera skärverktyg för 2D skärning.

Fråga om offert

Kontakt

Christian Svensson

Global Sales

Specifikationer

Teknisk Data

Uppbyggnad: Gantry
Stomme: Extra kraftigt modulsystem
Skärbord/Tank: Rostfritt stål
Kåpor: Rostfritt stål
Drivsystem: Linjärmotorer (X) och kulskruv (Y)
Styrenhet: Panel One HMI
CNC control system: Fanuc

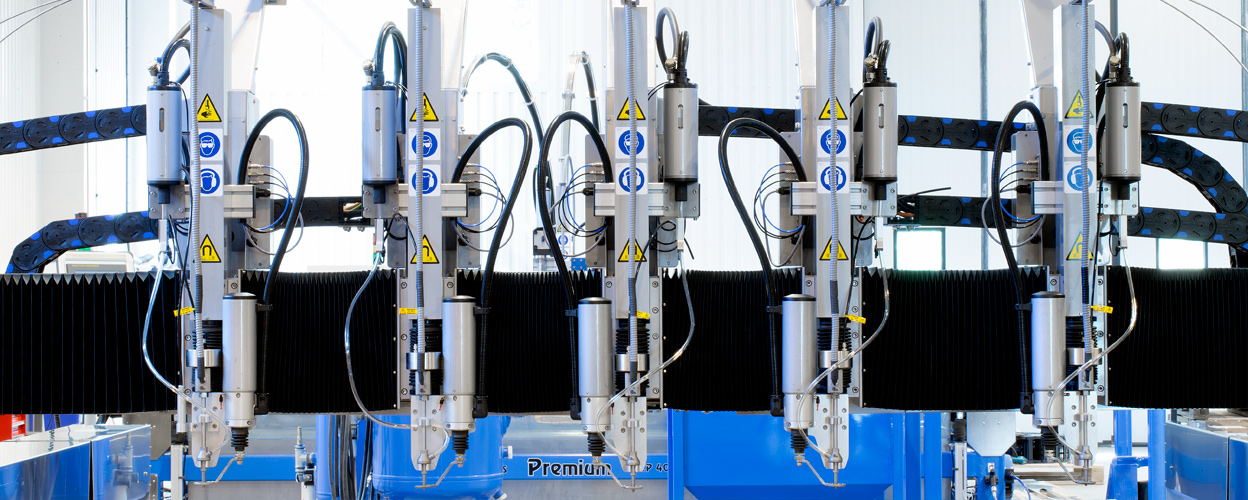

Multipla skärverktyg: Oberoende variabelt 2-4 verktyg
Process: PWJ och AWJ
3D Skärning WJS Beveljet®60 system
Tryckklass: 4000 bar och 6000 bar
Maskinstorlekar: Bredd 2.5-4 m och längd 3-12 m som standard.

Prestanda

Maximal Z-rörelse: 250 mm
Bordsbelastning: 800-3000 kg/m2
Positioneringsnoggrannhet: ± 0.050 mm/m
Repetitionsnoggrannhet: ± 0.025 mm

Funktioner

Handy Operator Panel
Kollisionssensor
Borrenhet
Höjdhållare
Nollpunktsindikator
Jet Pen Märksystem
Work Piece Indicator System (probe funktion)
Snabbjustering av vattennivå
Zonindelat arbetsbord
Försörjningssystem Abrasivmedel med Sandtorn
Sandnivå och sandstoppskontroll
Elektronisk sandmatare styrd från HMI
Slamhanteringssystem med Tippcontainer och Sedimenteringstank
Styrning av högtryckspump från HMI
Tryckövervakning av högtryckspump från HMI
Tryckreglering av högtryckspump från HMI
Funktioner för obemannad drift

Beveljet®60 Prestanda

Skärvinkel: 0-60°
A-axelrörelse: ± 90°
C-axelrörelse: ± 400°
Transmissionsnoggrannhet A&C axlar: < 1 arcmin
Repeteringsnoggrannhet A&C axlar: < ± 0.1 arcmin

    Specificera era behov

    Material

    Antal skärhuvuden

    Arbetsyta

    Skärprecision

    Materialets tjocklek

    Typ av skärning
