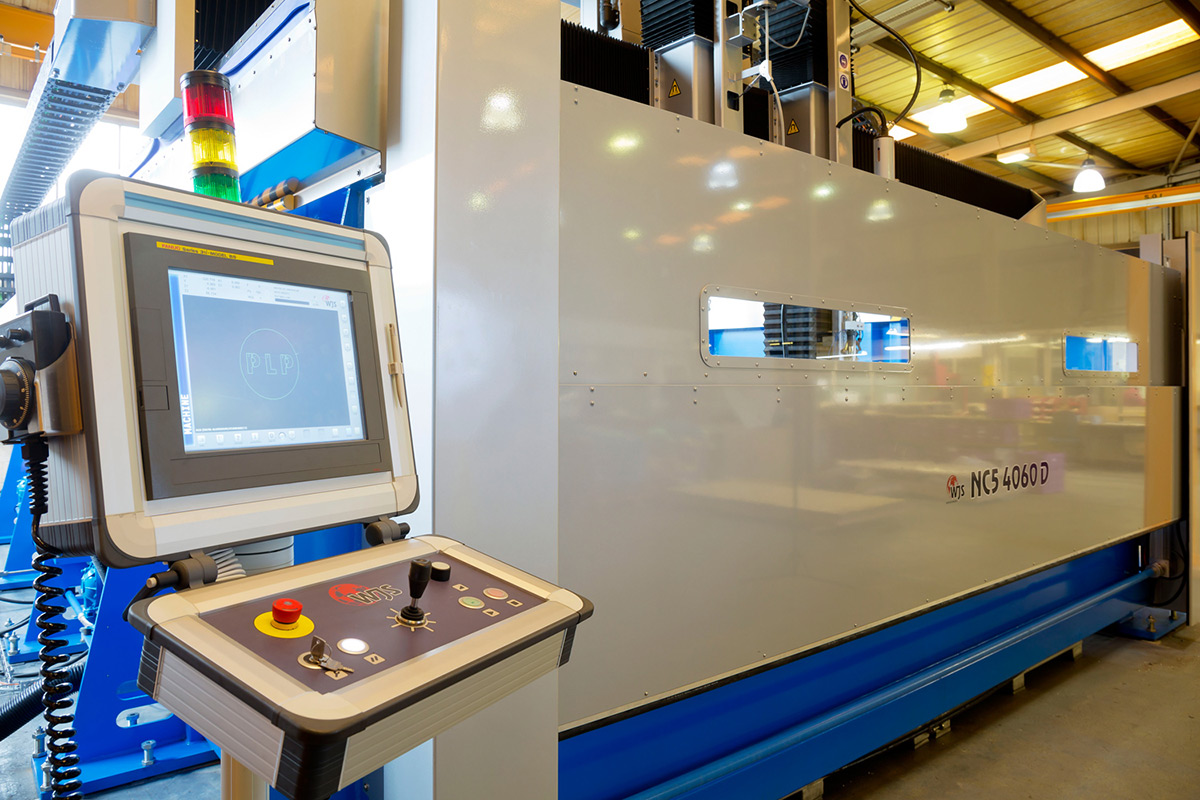

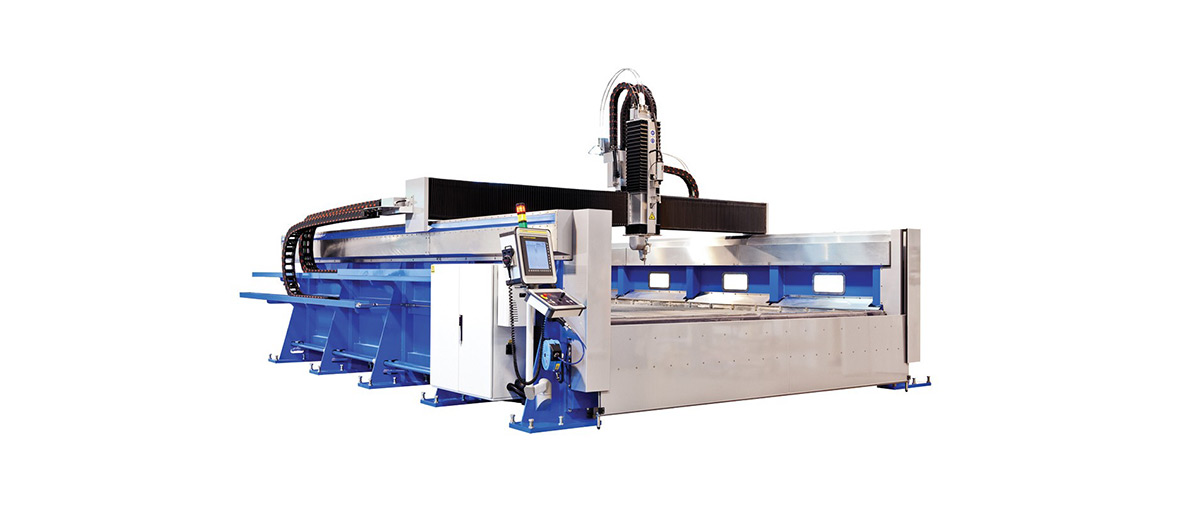

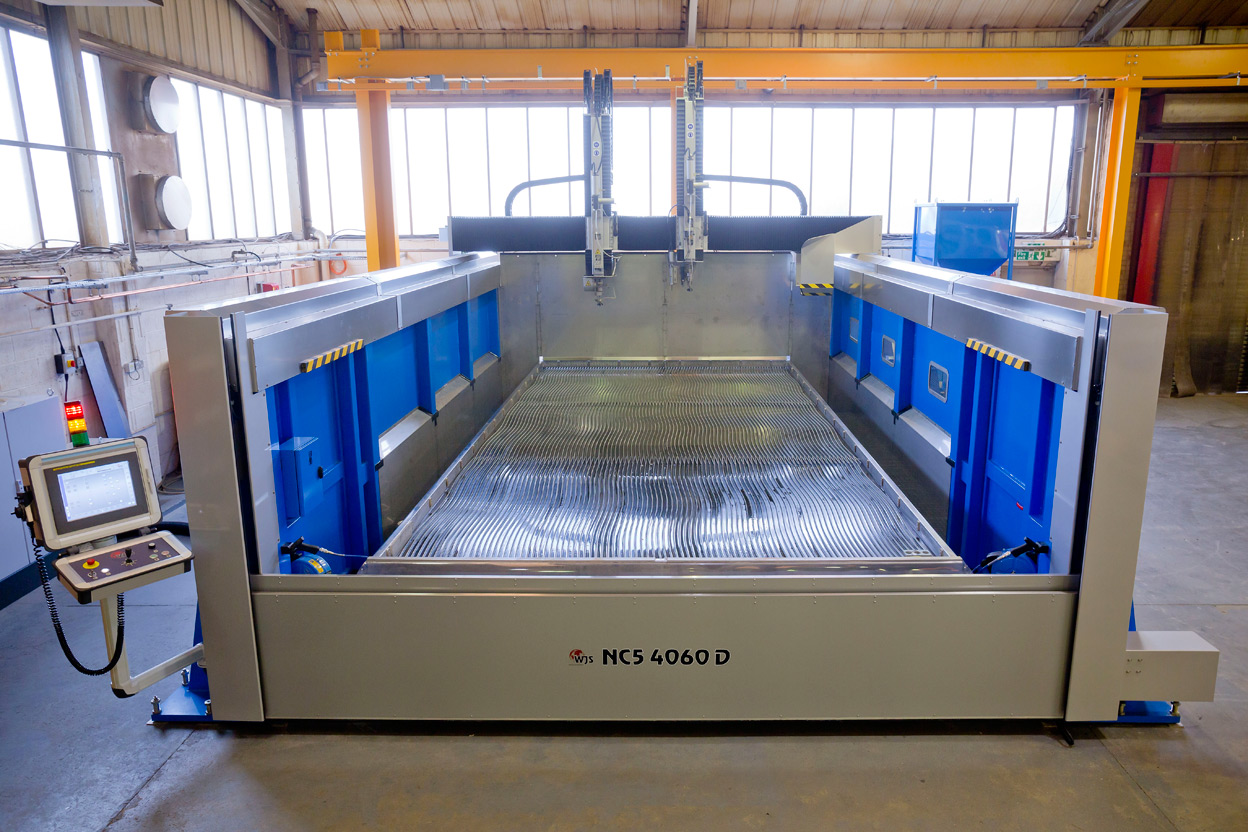

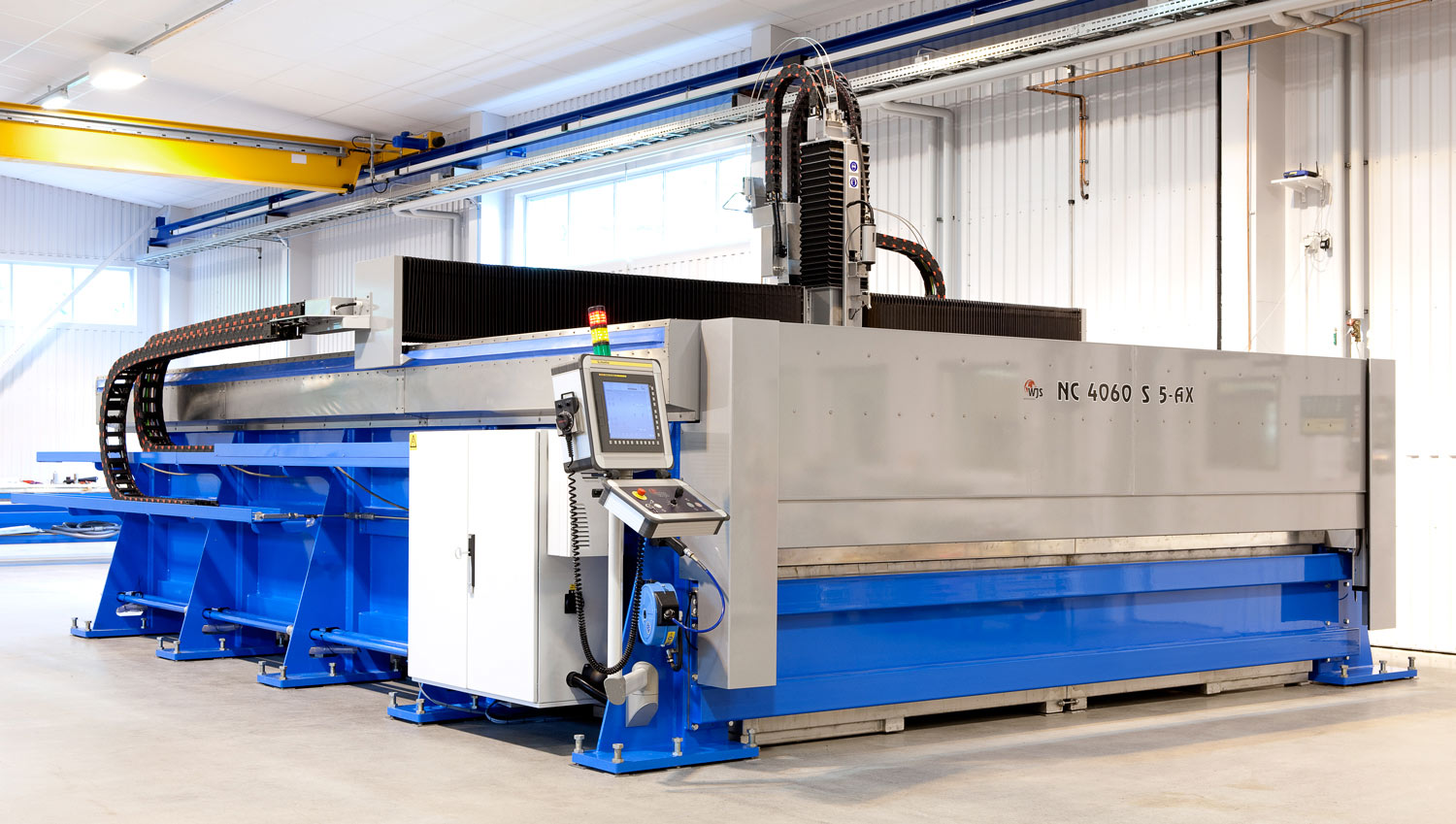

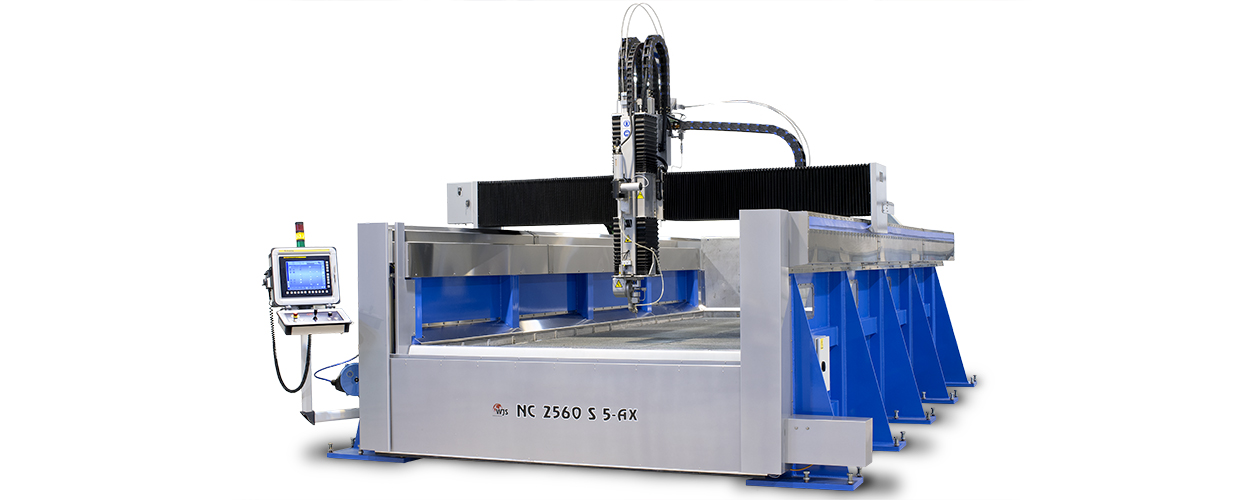

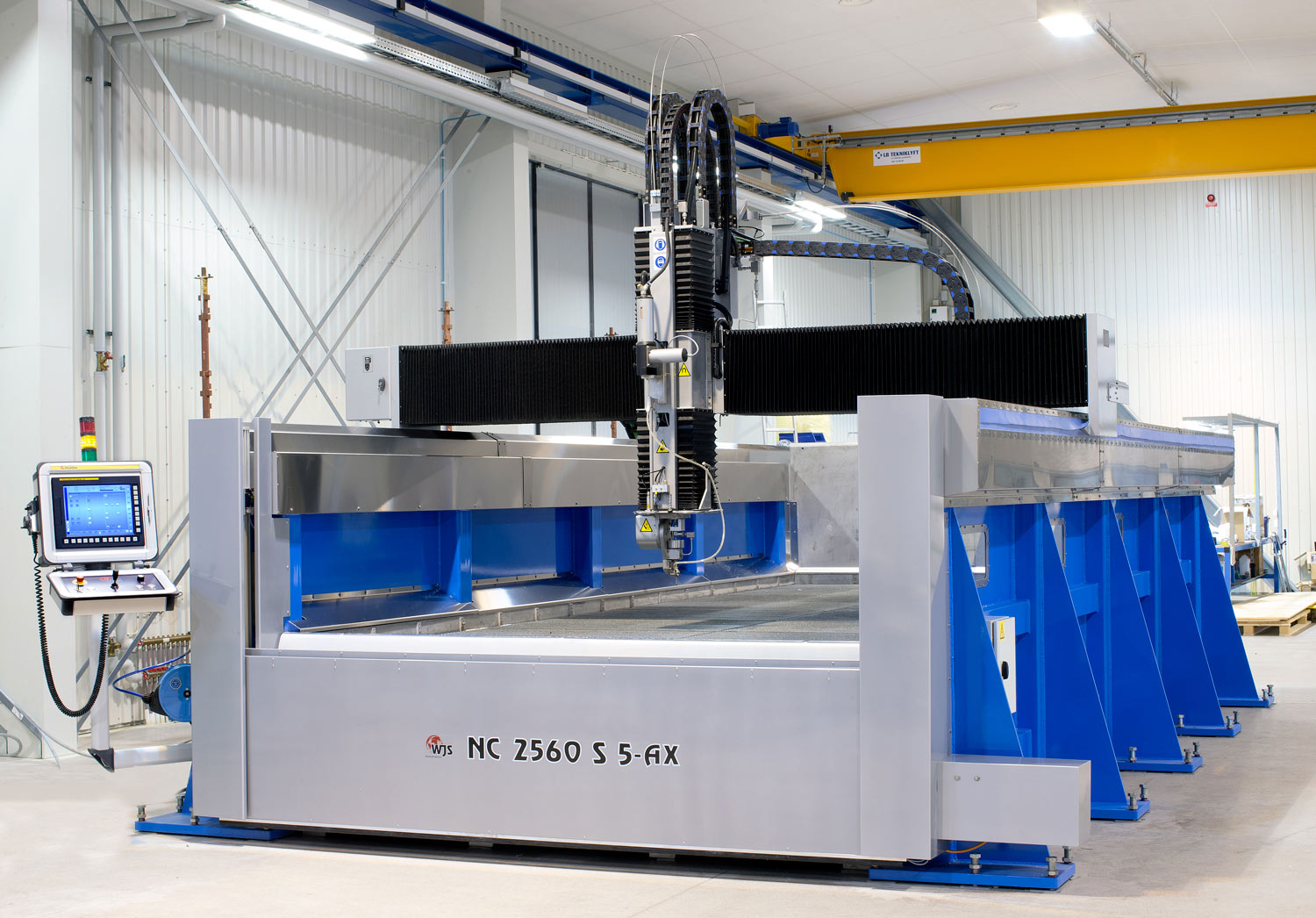

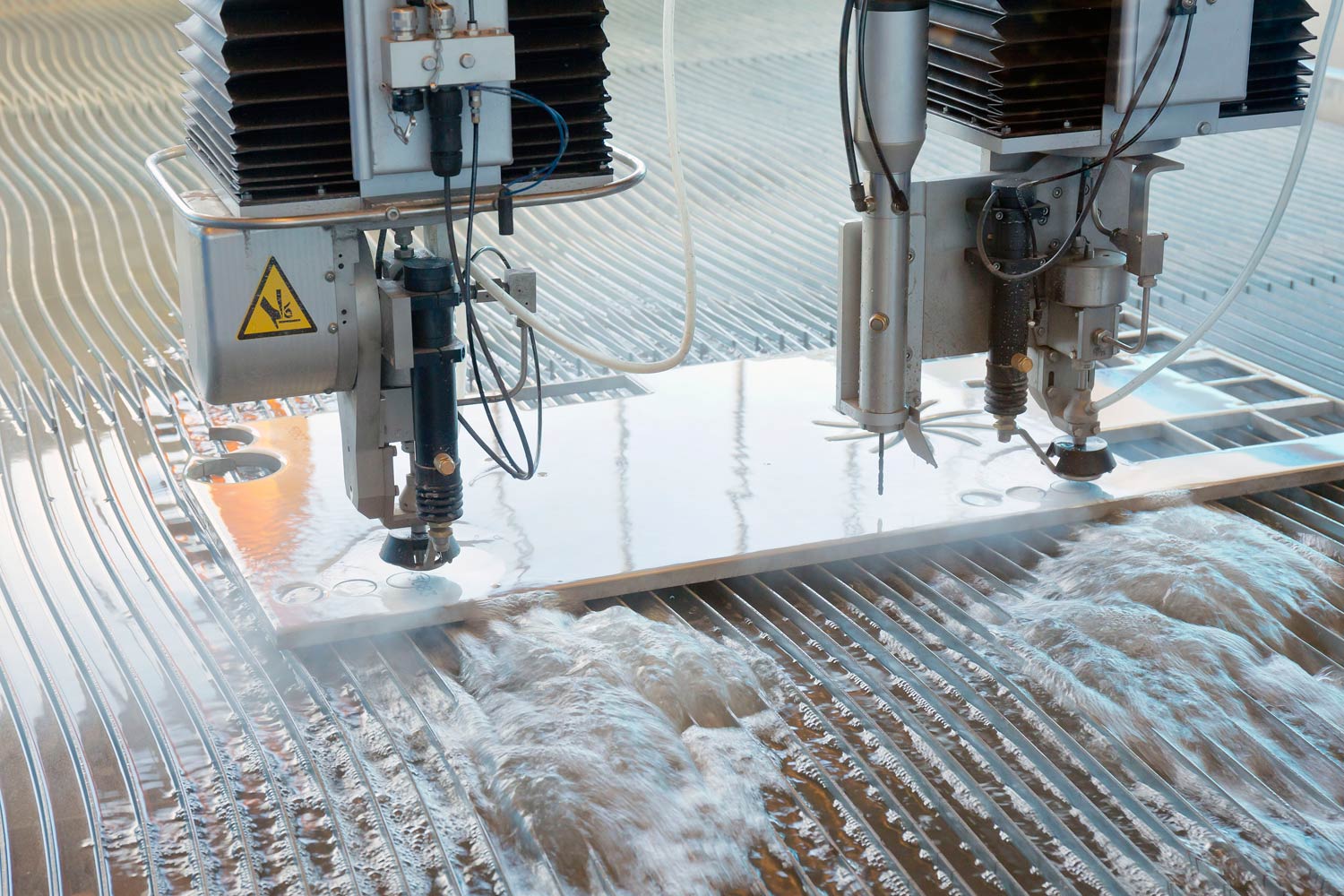

FiveX / FiveX Ultra

Teknik i framkanten för avancerad 3D skärning i olika arbetsplan

FiveX-maskinerna används i högteknologiska industrisektorer och är baserad på vår mest avancerade teknik, med en mycket stadig konstruktion för att kunna tillverka 3D komponenter i hårda material med mycket hög precision och noggrannhet. Storskalig 5-axlig bearbetning tillvaratar fördelarna med abrasiv vattenskärning vid färdigställande av fabricerade strukturer, pressade delar, gjutna kompositdelar och andra 3D-komponenter. En Z-axel upp till 1500 mm ger en generös arbetsyta för bearbetning i olika arbetsplan.

FiveX vattenskärningssystem har fått en stark förankring inom försvars-, rymd-, flyg-, transport, kemtech- och kraftindustrierna. FiveX Ultra är mer kompakt och passar högteknologiska mekaniska verkstäder i allmänhet. Komplexa material som härdat stål, titan, kevlar och kolfiber kan enkelt bearbetas till exakt form med vattenskärningstekniken. Bearbetning av gjutna delar som trimmas och för att få sin slutliga form är vanliga applikationer i dessa branscher.

Egenskaper:

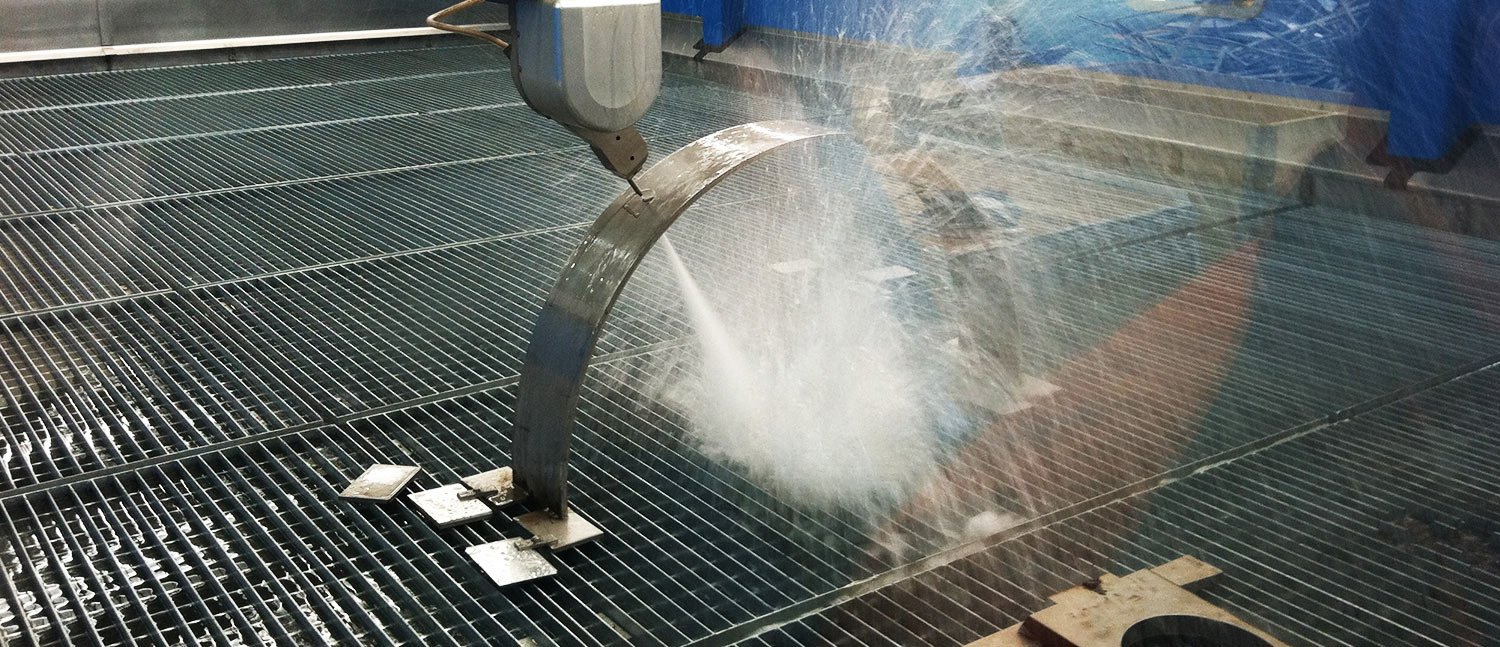

  • Skärning i full 3D. –Med en Z-rörelse up till 1500 mm (FiveX Ultra upp till 650 mm) och en skärvinkel på 0-120° kan dessa maskiner bearbeta material i flera arbetsplan.
  • Kundspecifika fixturer – finns behov skapar vi fixturer efter kunderna specifika skärbehov, som en del av total lösningen.
  • Intelligent probe gränssnitt – Verktyget Work Piece Indicator (Renishaw Probe Interface) är integrerat med ett stor bibliotek av fördesignade mätcykler. Även kundanpassade mätcykler erbjuds vid behov.

Fråga om offert



Kontakt

Peter Rüdén

Global Sales

Christian Svensson

Global Sales

Specifikationer

Teknisk Data FiveX

Uppbyggnad: Gantry
Stomme: Kraftfull stålkonstruktion med heltäckande sidoväggar
Skärbord/Tank: Galvaniserat stålgaller/Rostfritt stål
Skydd fram/bak: Rostfritt stål
Drivsystem: Linjärmotorer (X) och kulskruv (Y)
Styrenhet: Panel One HMI
CNC control system: Fanuc
Process: AWJ
3D Skärning: WJS 5AX
Tryckklass: 4000 bar och 6000 bar
Maskinstorlekar: Bredd 2.5-4 m och längd 2-6 m som standard.
Maximal Z-rörelse: 1500 mm

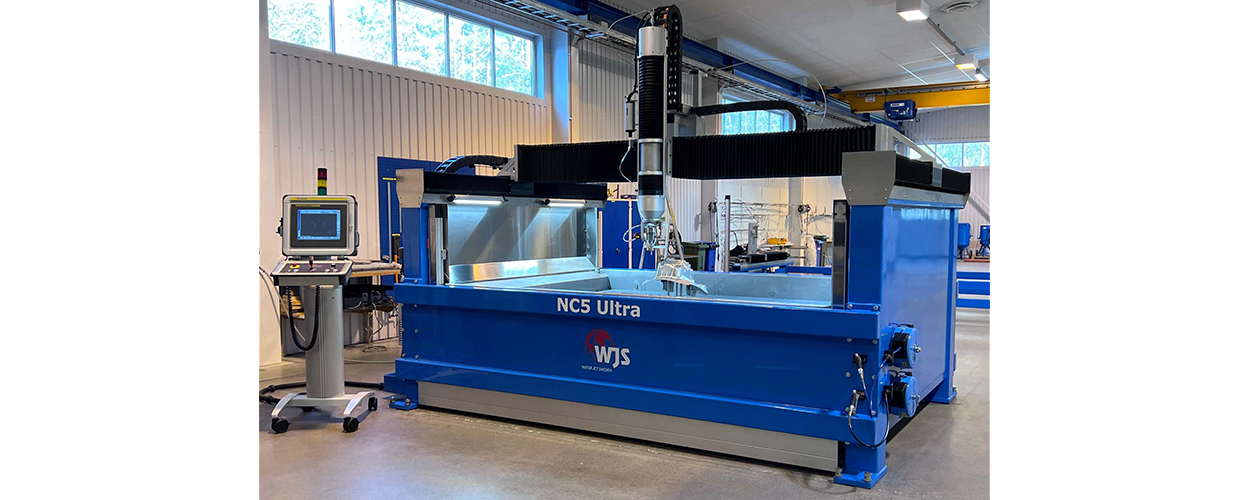

Teknisk Data FiveX Ultra

Uppbyggnad: Gantry Maskin
Stomme: Kraftfull stålkonstruktion med heltäckande sidoväggar
Skärbord/Tank: Galvaniserat stålgaller/Rostfritt stål
Skydd: Fanuc Dual Check Safety, integrerat skydd fram/bak
Drivsystem: Kulskruv
Styrenhet: Panel One HMI
CNC control system: Fanuc
Process: AWJ
3D Skärning: WJS 5AX Ultra
Tryckklass: 4000 bar
Bordsstorlek: 2880 x 2275 mm
Arbetsyta 2D (X, Y, Z): 2400 x 1710 x 540 mm
Arbetsområde 3D (X, Y, Z): 2080 x 1390 x 650 mm

Prestanda

Positioneringsnoggrannhet: ± 0.050 mm/m
Repetitionsnoggrannhet: ± 0.025 mm
Maximal skärvinkel: 120°
A-axelrörelse: ±120°
C-axelrörelse: ± 220° (FiveX Ultra 400°)
Transmissionsnoggrannhet A&C axlar: < 1 arcmin
Repeteringsnoggrannhet A&C axlar: < ± 6 arcsec

Funktioner

Handy Operator Panel
Nollpunktsindikator
Work Piece Indicator System (probe funktion)
Fixturarrangemang
Snabbjustering av vattennivå
Jet Pen Märksystem
Försörjningssystem Abrasivmedel med Sandtorn
Slamhanteringssystem med Tippcontainer och Sedimenteringstank
Sandnivå och sandstoppskontroll
Elektronisk sandmatare styrd från HMI
Styrning av högtryckspump från HMI
Tryckövervakning av högtryckspump från HMI
Tryckreglering av högtryckspump från HMI
Funktioner för obemannad drift

    Specificera era behov

    Material

    Antal skärhuvuden

    Arbetsyta

    Skärprecision

    Materialets tjocklek

    Typ av skärning
