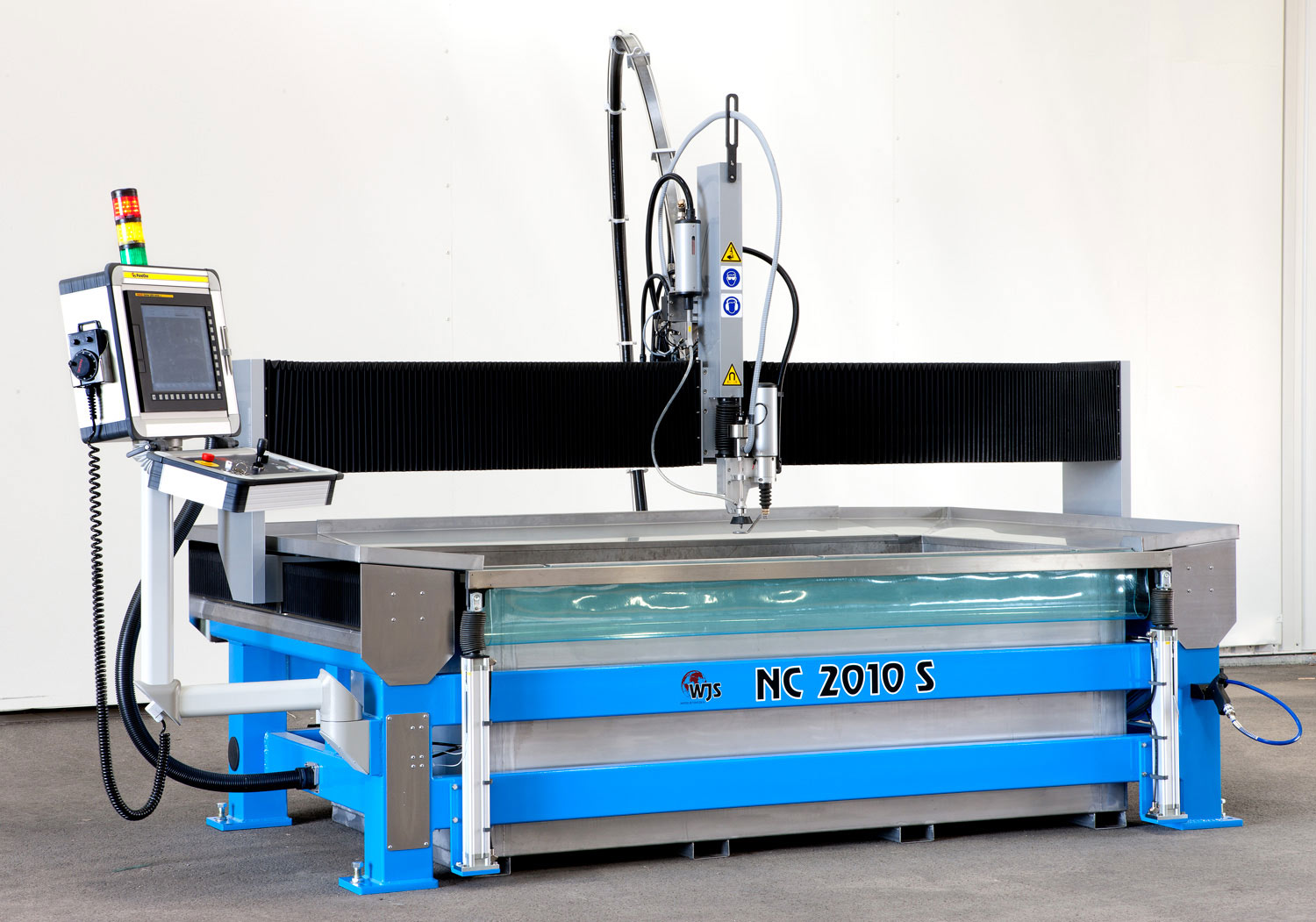

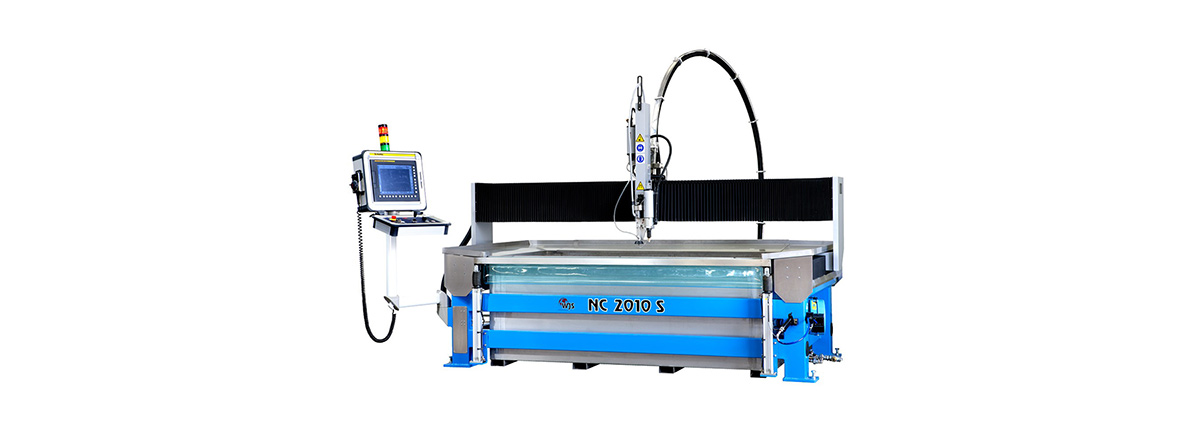

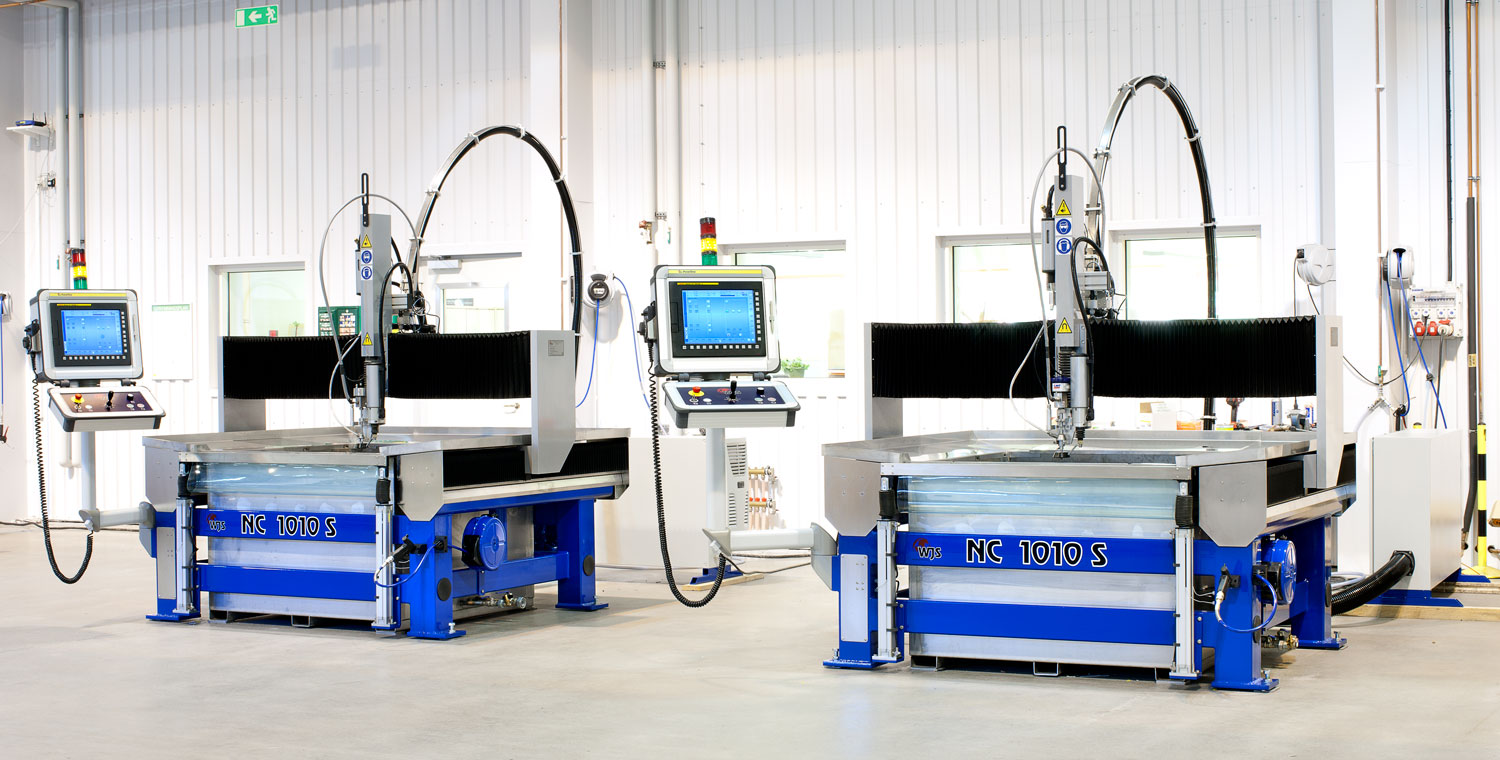

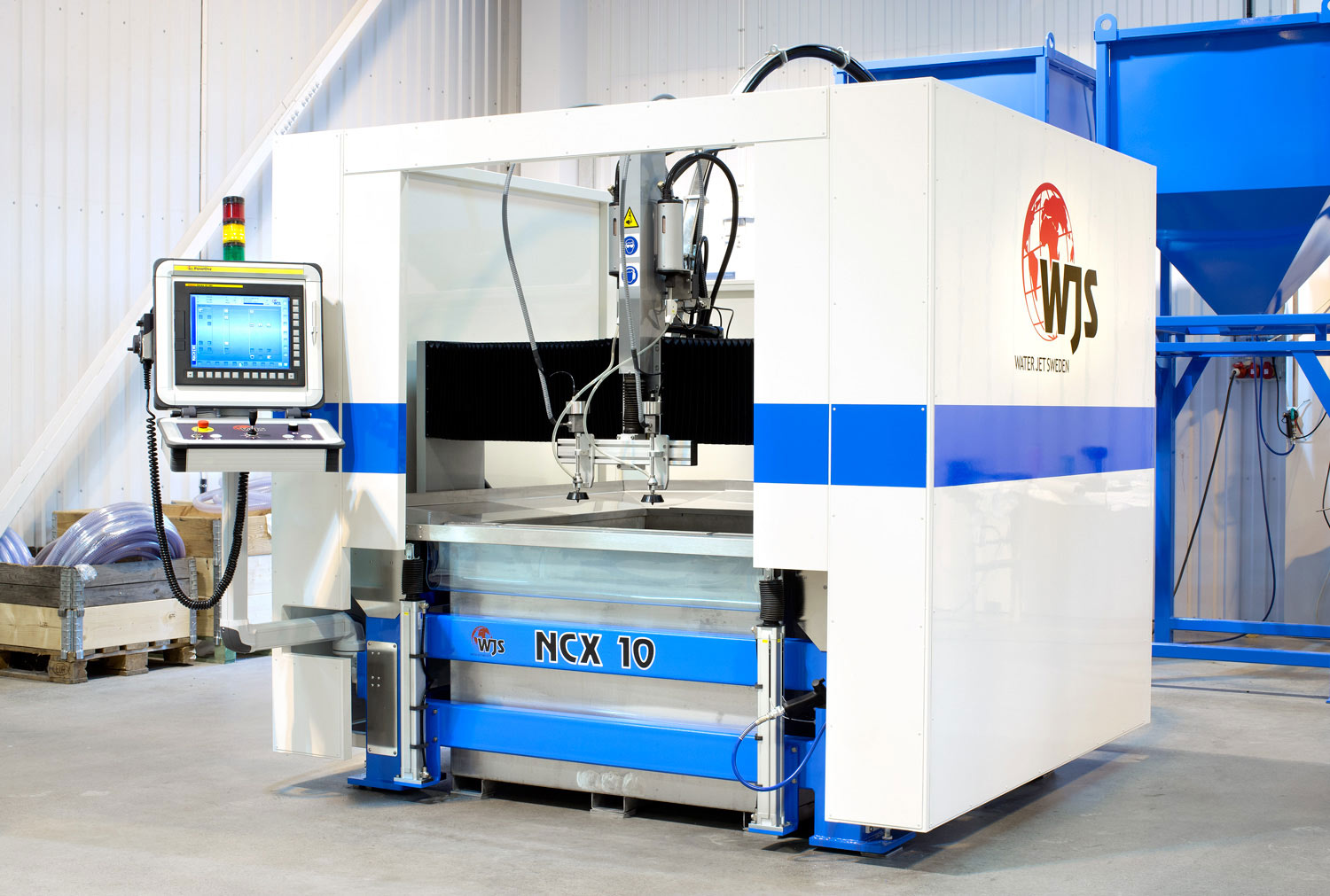

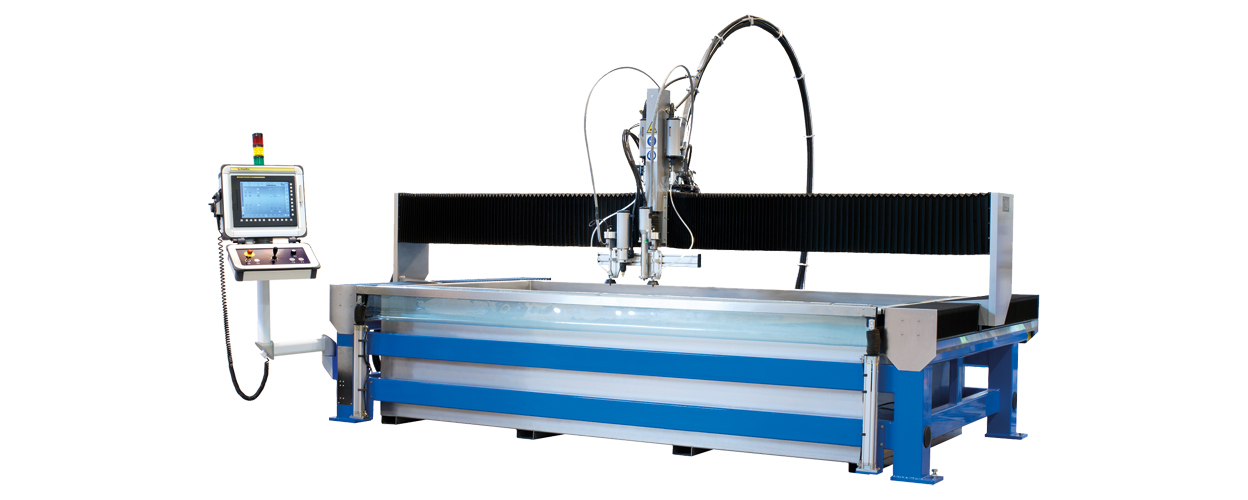

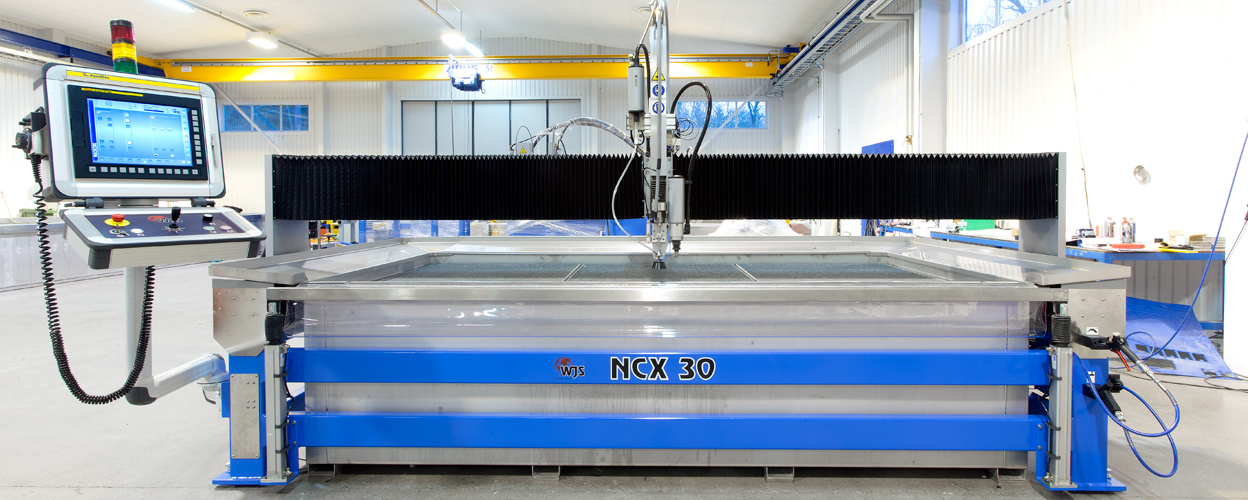

X-series
En komplett maskinmodell för högpresterande 2D-skärning
Översikt
X-serien används normalt för egentillverkning och mindre produktionsserier. Den har alla de grundläggande funktioner som behövs för 2D-skärning med hög precision, för både 4000- och 6000-barsteknik.
Maskinerna i X-serien har en Z-axel, men multipla skärhuvuden (PWJ), eller ett extra skärhuvud (AWJ), kan monteras på samma axel. Ett flertal funktioner och verktyg finns som standardtillval.
Tekniska specifikationer
Tekniska data
| Uppbyggnad | Portal |
|---|---|
| Stomme | Helsvetsad |
| Skärbord/vattentank | Rostfritt stål |
| Drivsystem | Kulskruv |
| Styrenhet | Panel One HMI |
| CNC-styrsystem | Fanuc |
| Process | PWJ och AWJ (FAWJ-kompatibel) |
| Tryckklass | 4 000 bar och 6 000 bar |
| Maskinstorlekar (m) | 1×1 m, 2×1 m, 3×1,5 m, 3×2 m och 4×2 m |
| Maskinstorlekar (tum) | 3'3"x3'3", 6'7"x3'3", 9'10"x4'11", 9'10"x6'7" och 13'1"x6'7" |
Prestanda
| Maximal Z-rörelse | 250 mm (9,85") |
|---|---|
| Maximal bordsbelastning | 800 kg/m2 (164 lb/ft2) |
| Positioneringsnoggrannhet | ± 0,050 mm/m (±0,002"/3'3,37") |
| Repetitionsnoggrannhet | ± 0,025 mm (±0,001") |
Standardtillval
Ett extra skärhuvud på balk
Borrenhet
Nollpunktsindikator
Work Piece Indicator (probe funktion)
Höjdhållare och kollisionssensor
Funktioner för obemannad drift
Snabbfäste
System för online- eller manuell abrasivmatning
Vatten- och slamhanteringssystem
Styrning- och tryckövervakning av högtryckspump från HMI
Komplettera ditt system
Skärhuvuden, pumpar, programvara och kringutrustning som är konstruerade för att fungera tillsammans med X-series.
