Alphajet vattenskärningskärverktyg från Water Jet Sweden

Nu lanserar Water Jet Sweden Alphajet – nya generationens vinkelkompensering för vattenskärning med vinkelräta skärsnitt. Alphajet är mekatronik som bygger på kompakt design med fast TCP punkt. Med noga utvalda maskinelement och små exakta rörelser uppnås skärresultat utöver det vanliga med en vinkelriktighet inom ± 0.05mm noggrannhet.

Tillverkad i Ronneby

– Det är enkelt att göra något komplicerat, men svårt att göra något enkelt, inleder Tony Rydh, grundare och teknisk chef. Det är en beprövad funktion inom branschen men vi gör den ett snäpp bättre i nästan alla avseenden.

Kompakt och modern konstruktion

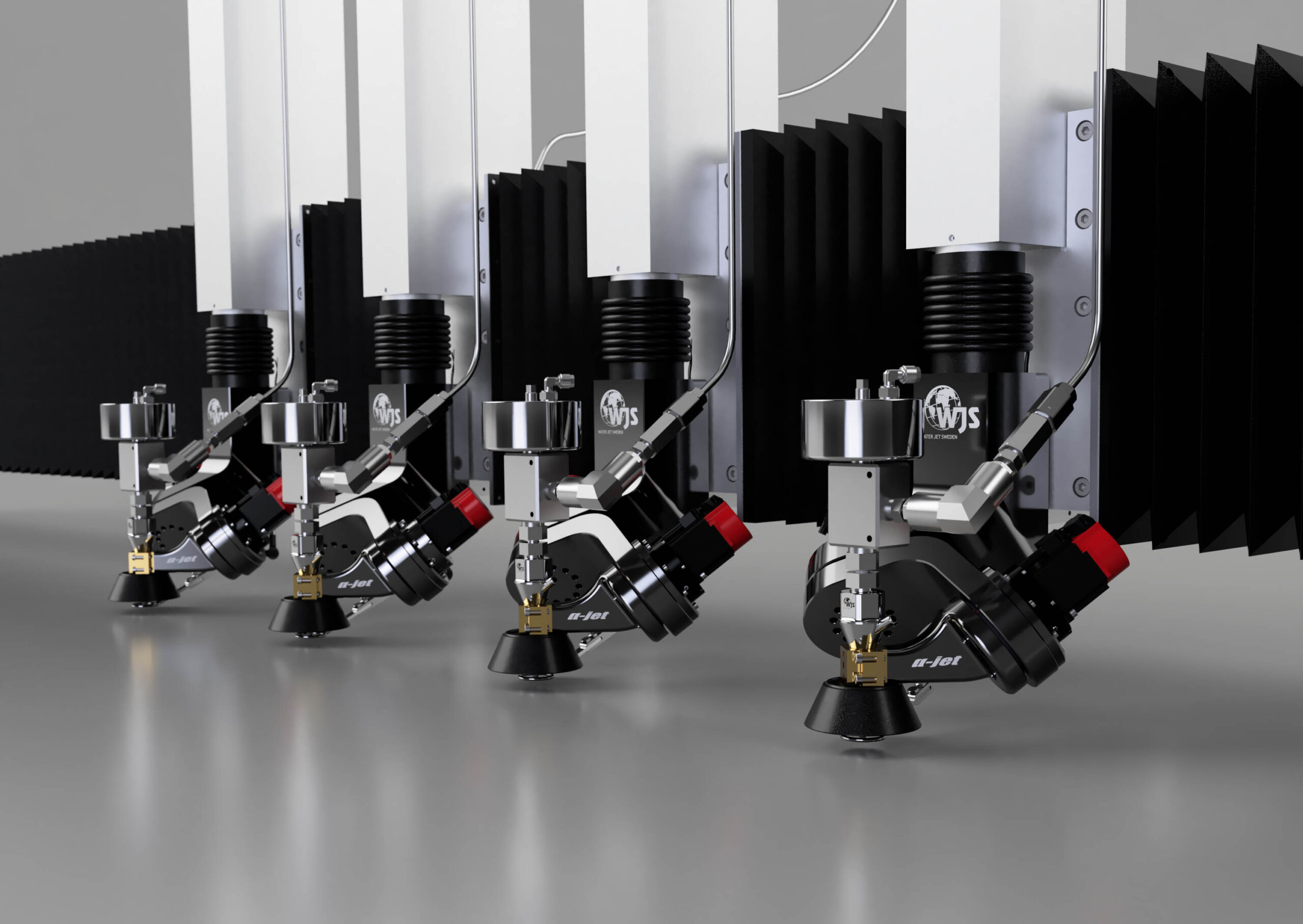

Den nya Alphajet har en kompakt design vilket innebär att den både väger mindre och stjäl mindre arbetsyta. Det passar extra bra för de som vill utrusta sin maskin med flera skärhuvuden. Man kan använda upp till fyra Alphajet skärverktyg parallellt på en och samma maskin och därmed fyrdubbla skärkapaciteten med samma noggrannhet.

Alphajet vattenskärningskärverktyg från Water Jet Sweden

Högsta noggrannhet

– Ju mindre rörelser desto högre noggrannhet. Det är ett faktum vi haft som rättesnöre när vi designade Alphajet, berättar Tony Rydh. Nya Alphajet har fast TCP-punkt vilket innebär att maskinens X och Y axlar inte behöver röra sig för att hantera vinkelkompenseringen. Dess unika konstruktion med vinklarna 45-30-30 innebär att det krävs väldigt små rörelser i A- och B-axlarna. Valet att sätta verktygshållaren långt ner på skärhuvudet ger en lägre rotationspunkt och därmed ger mer exakta små rörelser.

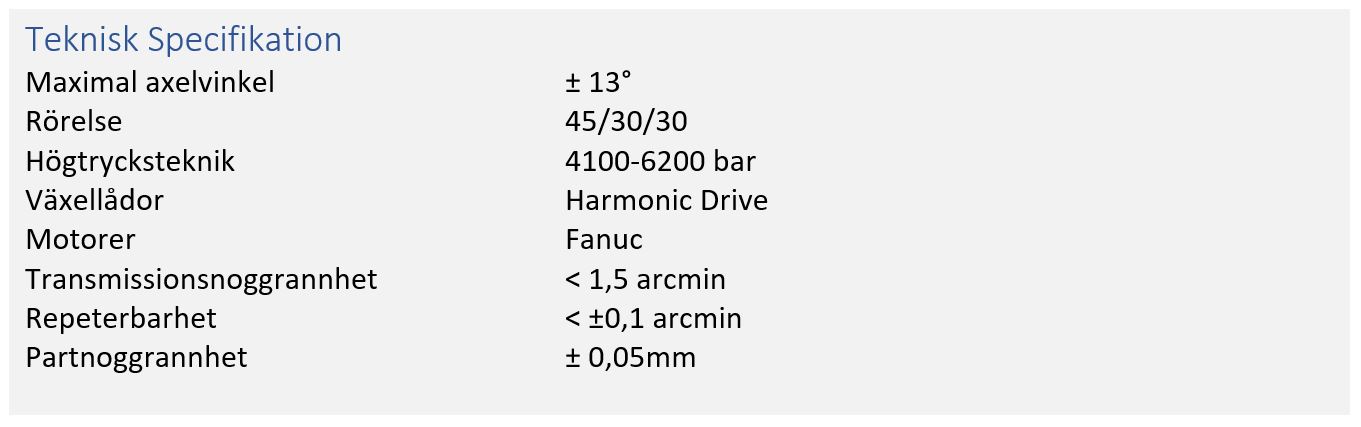

Alphajet är designad för att klara en maximal vinkelkompensering TAC (Taper Angle Control)” upp till ± 13°, vilket är marknadens största. Men, det krävs bara några enstaka graders lutning för att få vinkelräta ytor och kanter med nya Alphajet.

Mekatroniken är designad med Fanuc absolute servomotorer, därmed behövs ingen referenscykel köras. Absolute-motorerna är direktkopplade i Harmonic Drive Gear för att eliminera mekaniska felkällor som vändfel och spel.

Enkelt handhavande

Byte av skärhuvud går snabbt och enkelt. Skärhuvudet centreras automatiskt tack vare verktygshållaren med V-blockinfästning och det behövs inte göras någon särskild kalibrering vid verktygsbyten, vilket spar tid och bibehålla skärhuvudets precision.

Det krävs inga speciella CAD/CAM program för att använda Alphajet. IGEMS grundläggande CAM moduler för vattenskärning innehåller redan beräkningstabeller för de mest förekommande materialen. Förutom TAC (Taper Angle control) finns funktioner för kompensering av strålen dynamiska egenskaper i processen som LAG (Lag compensation) och VOC (Variable Offset Control) med i den tillhörande mjukvaran.

Komplett funktionalitet

Alphajet passar alla olika typer av skärhuvuden från Water Jet Sweden, och klarar vattenskärning med såväl 4100 bar som 6200 bar. Praktiska och avancerade funktioner erbjuds som standard. Sprutskyddet minimerar vattensprut vid håltagning. Kollisionsskyddet skyddar skärröret från att gå sönder vid kollision och stoppar maskinen automatiskt. Höjdhållare online finns som tillval för att säkerställa exakt skärresultat.

För alla maskinmodeller

Eftersom designen endast kräver 4-axlig interpolerings styrning kan Alphajet appliceras på alla Water Jet Swedens olika maskinmodeller. Allt från kvalitativa instegsmaskiner som NCT och NCH till mer komplexa maskinlösningar. Kundens behov är det som avgör, inte systemtekniska begräsningar.

– Ett precisionsskärhuvud gör sig bäst på en kvalitetsmaskin, avslutar Tony Rydh. Water Jet Swedens maskiner har marknadens lägsta toleranser, tillverkas i Sverige och erbjuder 5 års prestandagaranti.
