WJS Alphajet TVL-Schneidwerkzeug

Schnittwinkelkorrektur und somit des senkrechten Wasserstrahlschneiden

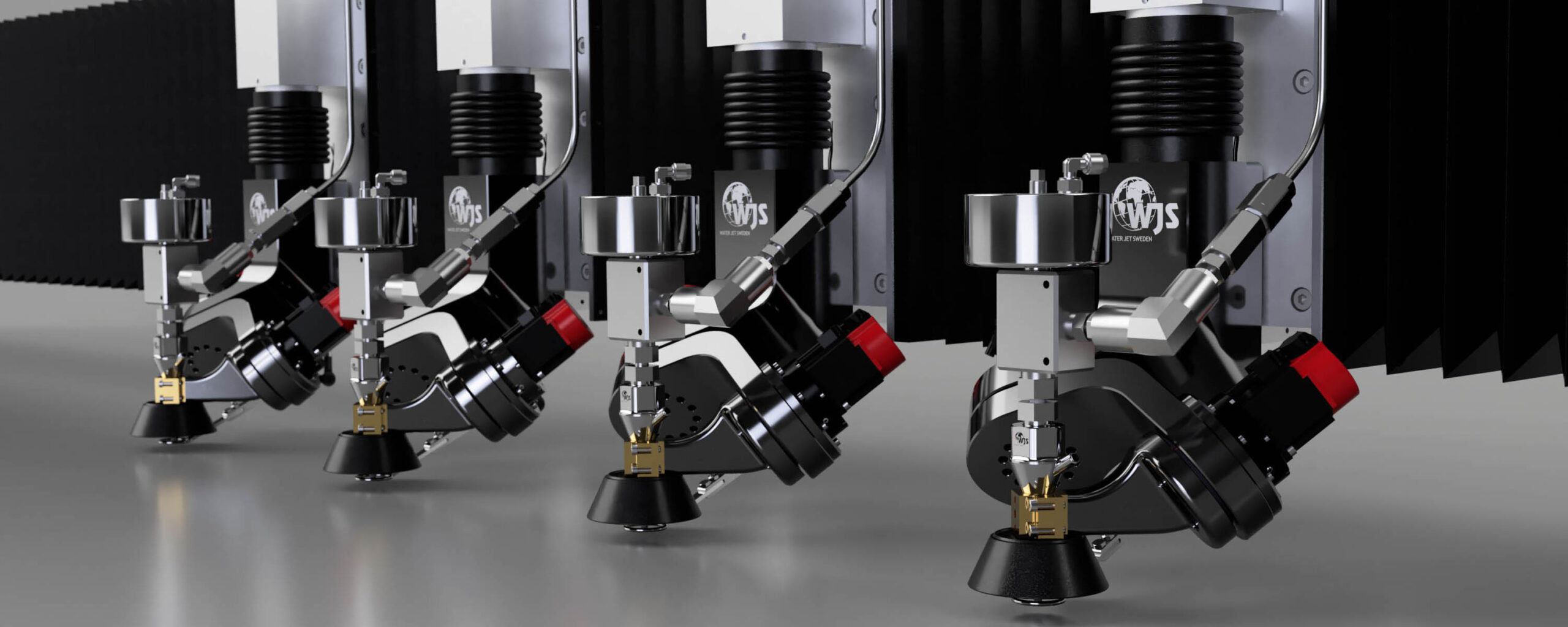

Alphajet hat ein kompaktes Design, was weniger Gewicht und weniger Einschränkungen im Arbeitsbereich bedeutet. Dies ist besonders vorteilhaft für diejenigen, die ihre Maschine mit mehr als einem Schneidwerkzeug ausrüsten möchten. Sie können bis zu vier Alphajets an derselben Maschine anbringen, wodurch sich die Schneidkapazität vervierfacht und die hohe Genauigkeit beibehalten wird.

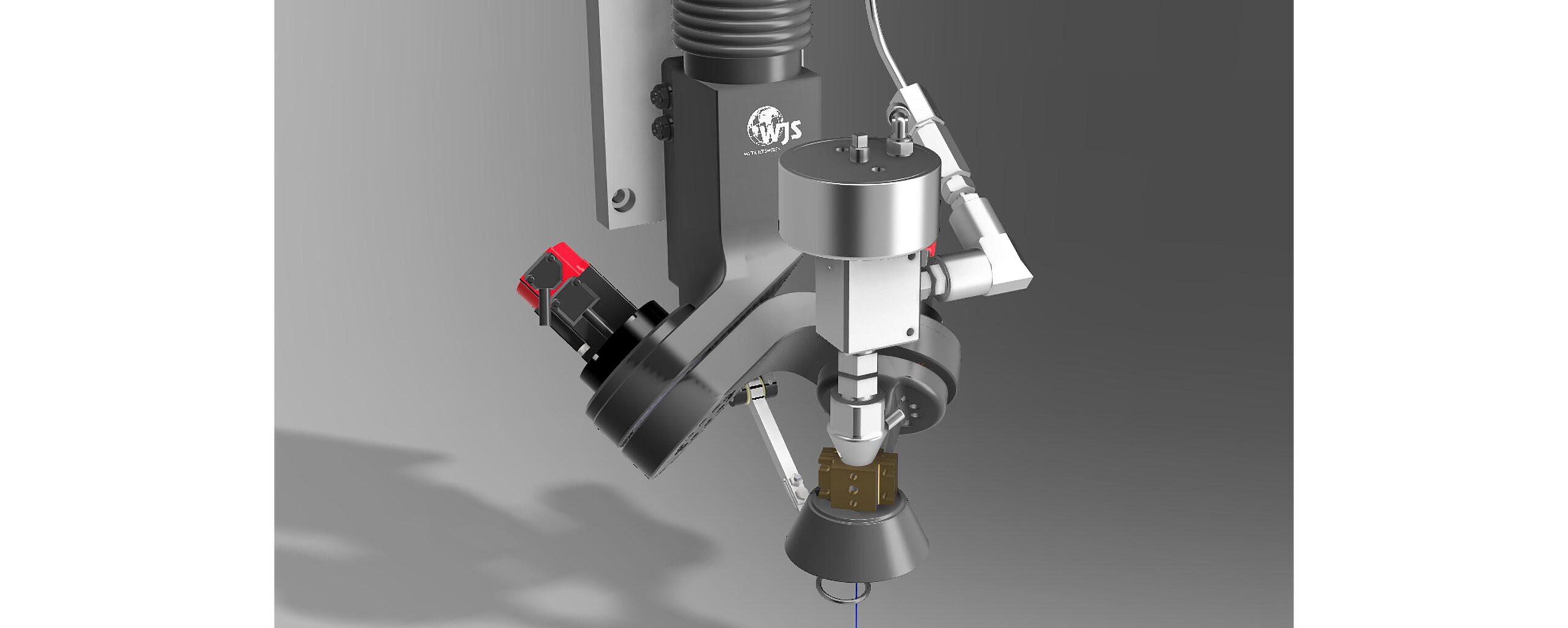

Alphajet verfügt über einen festen TCP, was bedeutet, dass sich die X- und Y-Achsen der Maschine nicht bewegen müssen, um die Schnittwinkelkorrektur umzusetzen. Alphajet hat eine einzigartige Getriebekonstruktion, bei der die Motoren in Winkeln von 45°-30°-30° angeordnet sind. Dies erfordert beim Schneiden sehr kleine Bewegungen in der A- und B-Achse. Die Wahl, den Werkzeughalter sehr tief auf den Schneidkopf zu legen, bietet einen niedrigen Drehpunkt mit kleinen, genaueren Bewegungen.

Das Wechseln des Schneidkopfes ist schnell und einfach. Der Schneidkopf wird dank des V-Block-Werkzeughalters automatisch zentriert und nach dem Wechseln des Fokussierrohrs ist keine zusätzliche Kalibrierung erforderlich.

Da das Alphajet-Design nur eine 4-Achsen-System Steuerung erfordert, kann es auf alle Maschinenmodelle von Water Jet Sweden angewendet werden.

Kontakt

Andreas Lohrey

Verkaufsleiter DACH

Spezifikationen

Achsbewegungen: 45/30/30
Maximaler Drehwinkel: ± 13°
Getriebe: Harmonic Drive
Motoren: Fanuc
Übertragungsgenauigkeit: < 1,5 arcmin
Wiederholgenauigkeit: < ± 0,1 arcmin
Hohe Winkelgenauigkeit: ± 0,05 mm
Ausgelegt für Drücke von: 3800 - 6200 bar
