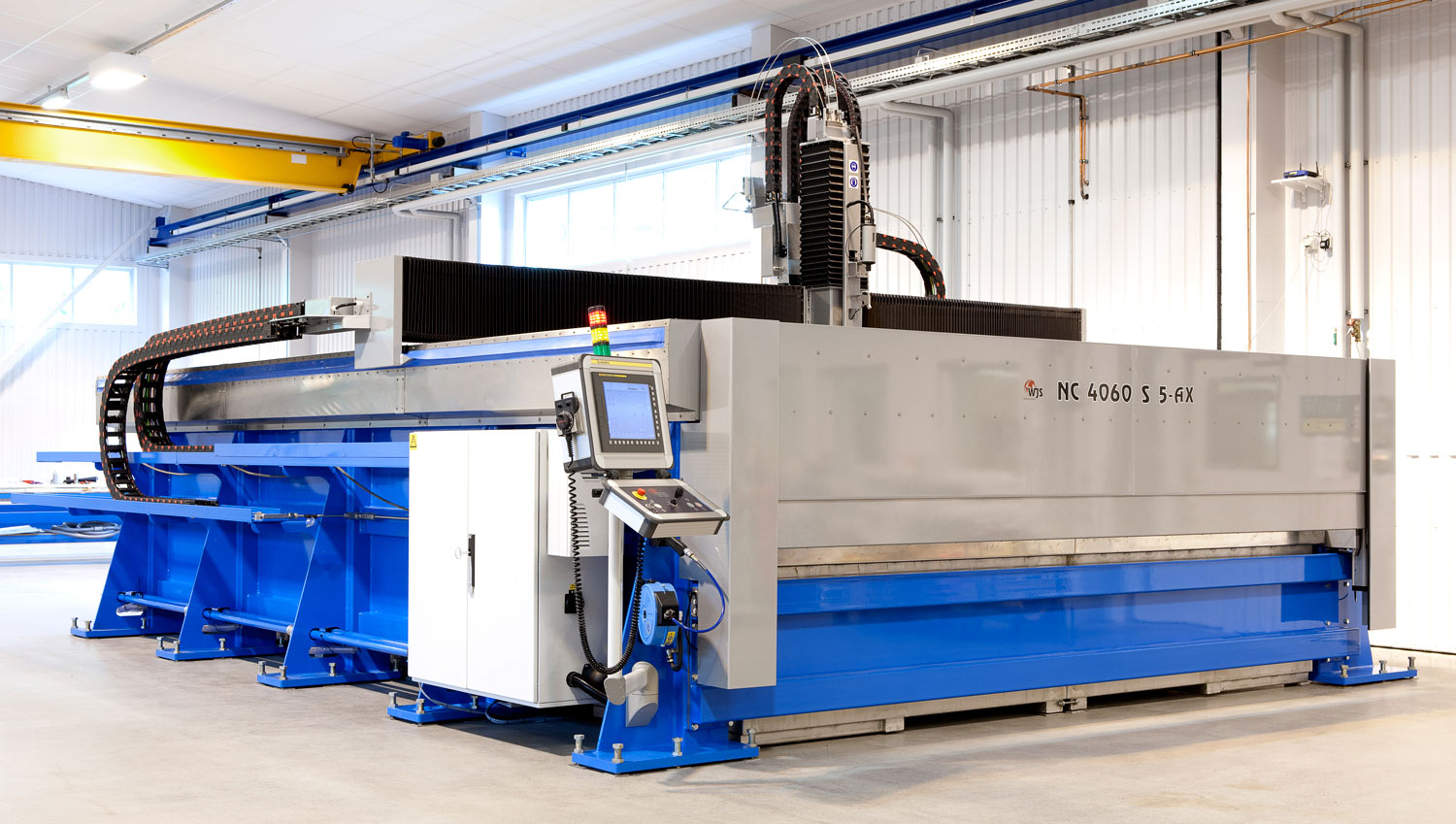

FiveX / FiveX Ultra

Spitzentechnologie für Freiformschneiden auf höchstem Niveau

Dank ihrer äußerst stabilen Konstruktion ermöglichen unsere technisch ausgereiften FiveX-Maschinen das wiederholte Freiformschneiden von 3D-Komponenten mit der in Hightech-Branchen geforderten hohen Präzision. Durch die großflächige Fünf-Achs-Bearbeitung lassen sich die Vorteile des Wasserstrahlverfahrens bei der Endbearbeitung von vorgefertigten Konstruktionen, Press- und Verbundwerkstoffteilen sowie anderen 3D-Teilen nutzen. Mit einer Z-Achsen-Kapazität von bis zu 1500 mm (FiveX Ultra bis 650 mm) und einem großzügigen Arbeitsbereich bietet sich die Maschine für die verschiedensten Einsatzbereiche an.

Die Wasserstrahltechnologie wird von Unternehmen in der Luft- und Raumfahrt-, Verteidigungs- und Energieindustrie immer öfter eingesetzt. FiveX Ultra kompakter und für High-Tech-mechanische Werkstätten im Allgemeinen geeignet ist. Vorgefertigte Materialien wie gehärteter Stahl, Titan, Kevlar und Kohlenstofffaser lassen sich problemlos präzise zuschneiden. Zu den Anwendungen zählt überdies das Zuschneiden von Formteilen in ihre endgültige Form.

Erfahren Sie hier, wie Sie einen Wasserstrahlschneider kaufen können!

Eigenschaften:

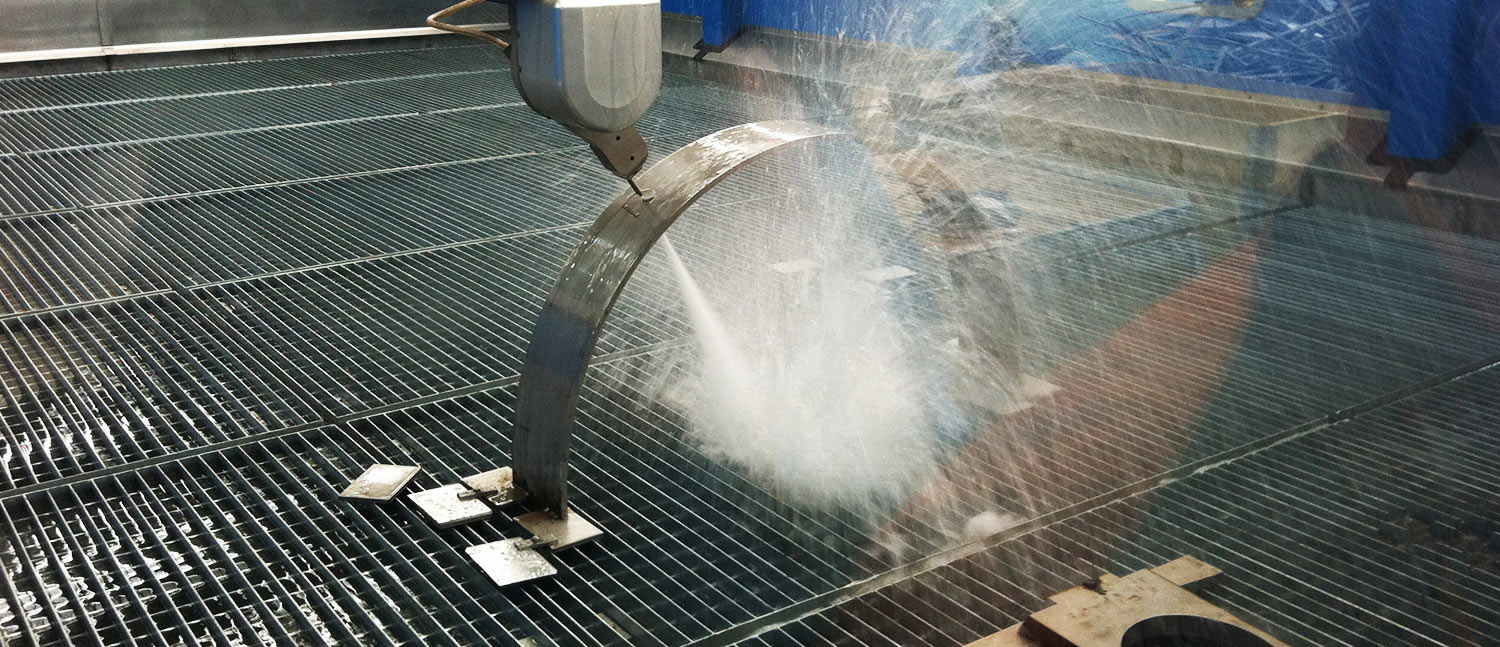

  • Freiform-Schneiden – Die Maschine ermöglicht Freiform-Schneiden mit außergewöhnlich langen Z-Bewegungen bis zu 1500 mm; speziell entwickelte Tische mit Spannvorrichtungen auf Verlangen erhältlich.
  • Kundenspezifische Vorrichtungen – wenn es einen Bedarf gibt, erstellen wir Vorrichtungen nach den spezifischen Schneidanforderungen des Kunden als Teil der Gesamtlösung.
  • Intelligente Messtaster-Oberfläche – Der Werkstück-Positionstaster (Messtaster-Oberfläche von Renishaw) ist mit einer großen Bibliothek von vorbestimmten Messzyklen integriert.

Jetzt preise anfragen

Kontakt

Angebotsanfrage

Reiner Kupke

Spezifikationen

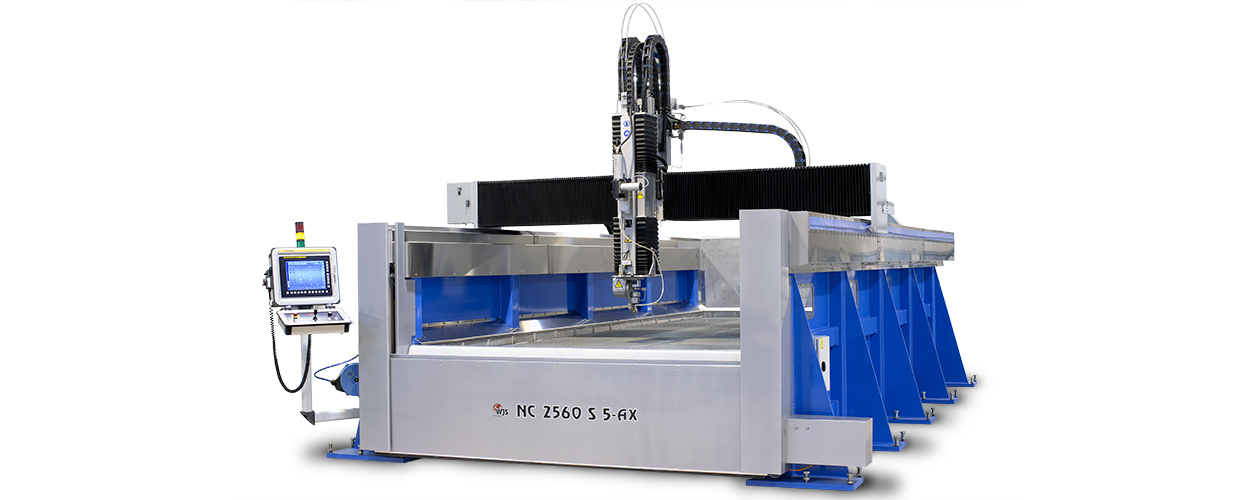

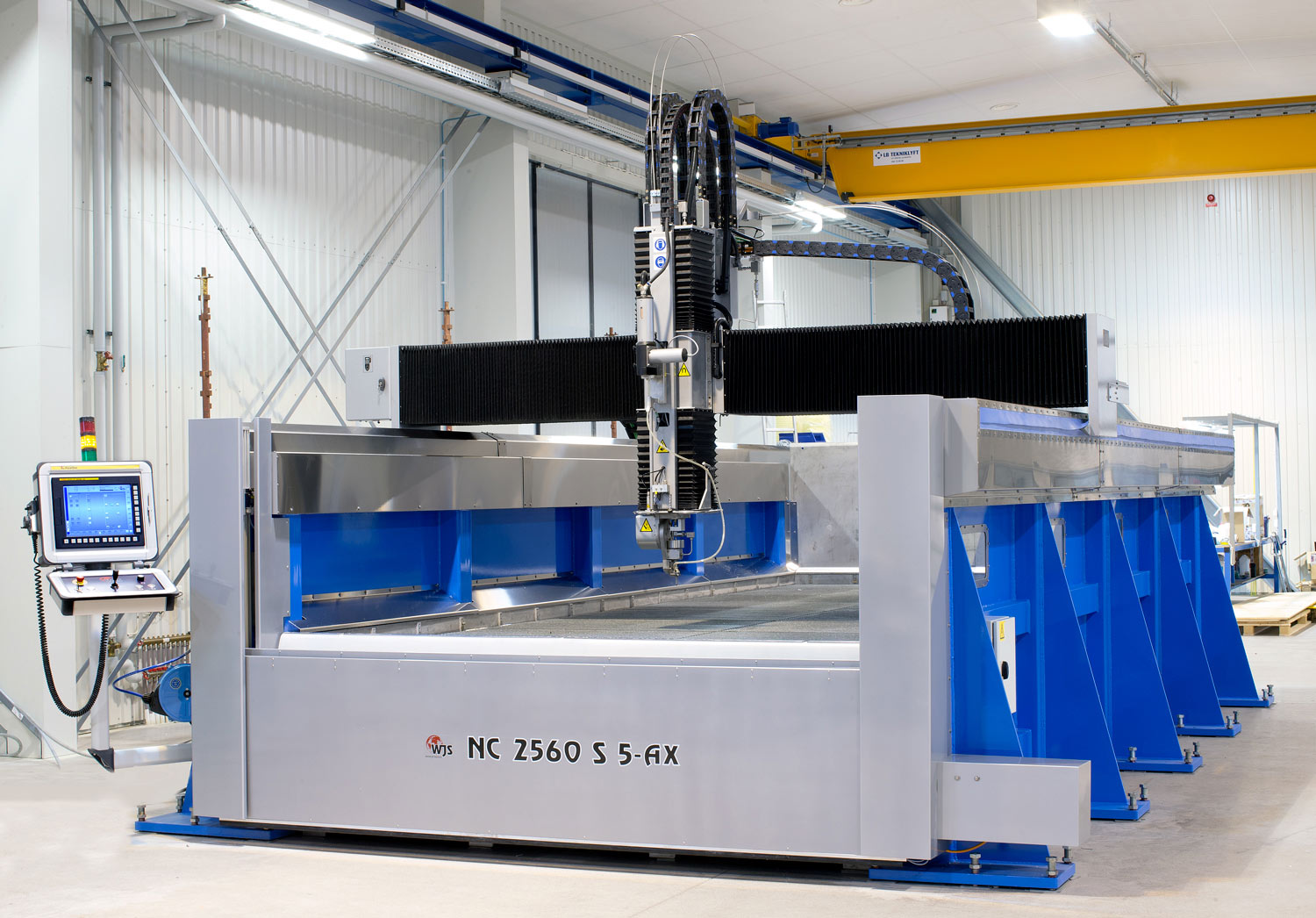

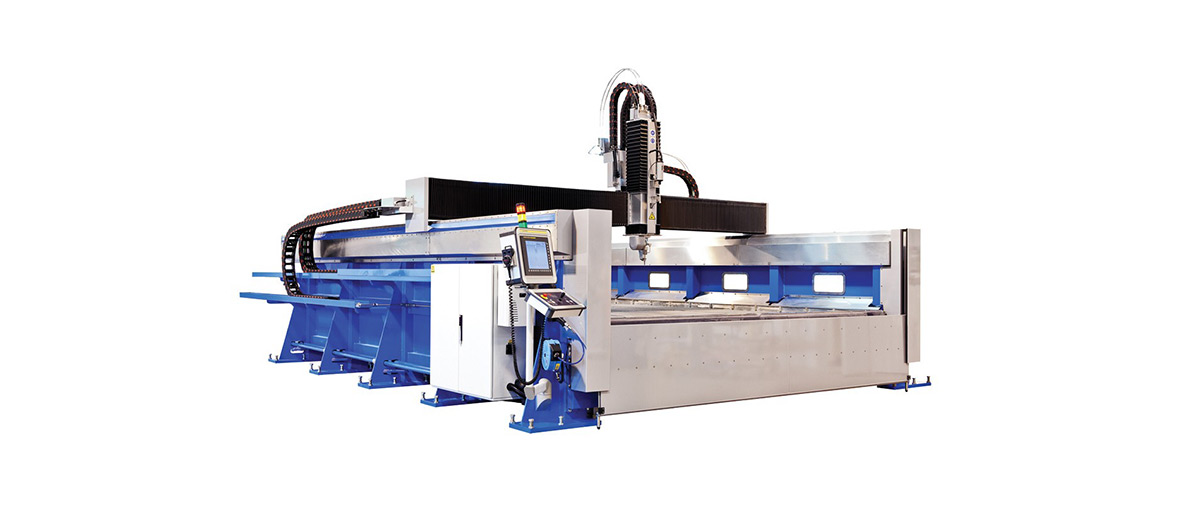

Technische Daten FiveX

Konstruktion: Gantry Maschine
Rahmen: Heavy Duty Ausführung
Schneidtisch / Tank: Geschmiedetes Gitter / Edelstahl
Abdeckungen: Heavy Duty Edelstahl
Systembewegung: Linear-Motor X / Kugelgewindegetriebe Y

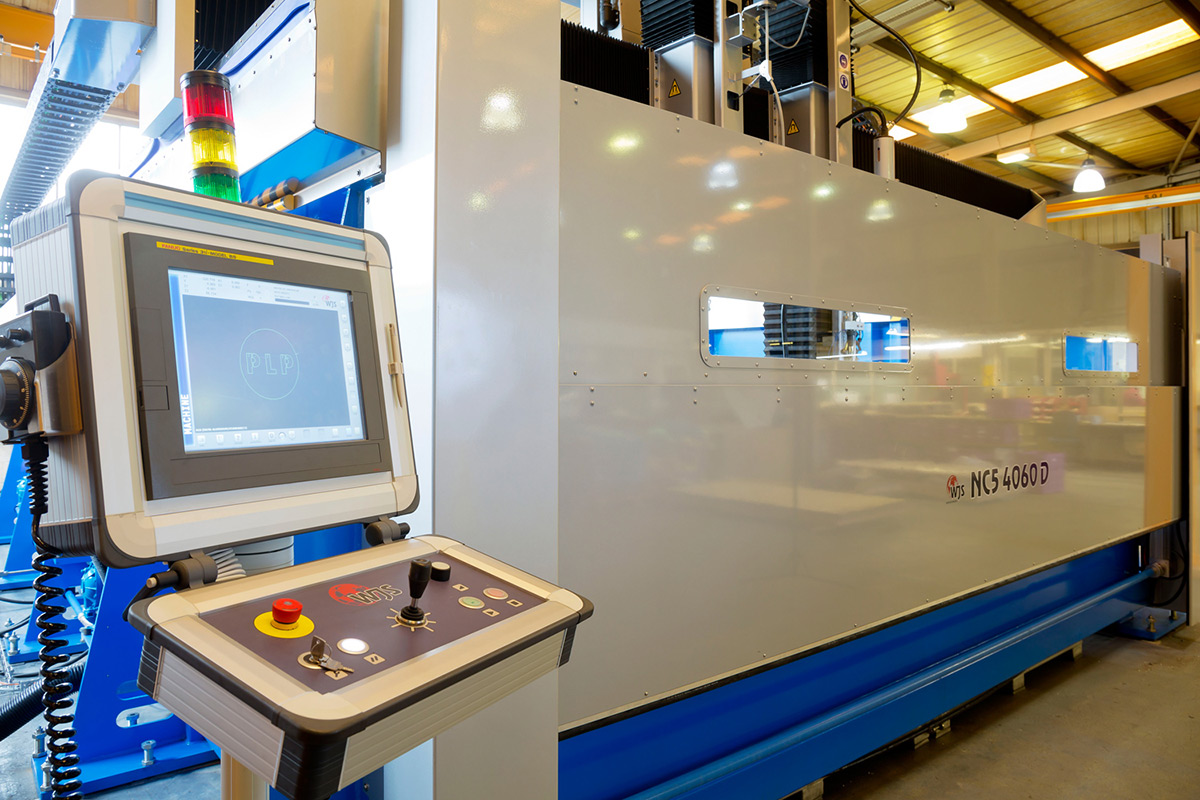

Steuerung: PanelOne Bedien-oberfläche (HMI)
CNC-system: Fanuc
Prozess: AWJ
3D-Schneiden: WJS 5AX
Drucktechnik: 4000 bar und 6000 bar
Maschinengrößen: 2.5-4 m breit und standardmäßig 2-6 m lang
Maximale Z-Bewegung: 1500 mm

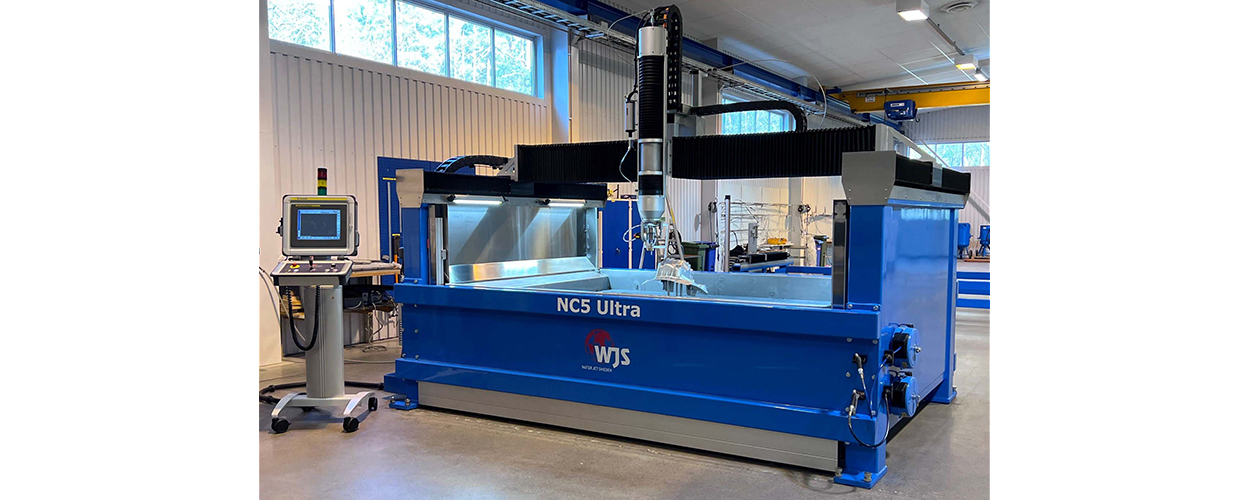

Technische Daten FiveX Ultra

Konstruktion: Gantry Maschine
Rahmen: Heavy Duty Ausführung
Schneidtisch / Tank: Geschmiedetes Gitter / Edelstahl
Abdeckungen: Fanuc Dual Check Safety mit integrierten Front-/Backcovern
Systembewegung: Kugelgewindegetriebe
Steuerung: PanelOne Bedien-oberfläche (HMI)
CNC-system: Fanuc
Prozess: AWJ
3D-Schneiden: WJS 5AX Ultra
Drucktechnik: 4200 bar
Schneidtischgröße: 2880 x 2275 mm
Arbeitsbereich 2D (X, Y, Z): 2400 x 1710 x 540 mm
Arbeitsbereich 3D (X, Y, Z): 2080 x 1390 x 650 mm

Performancedaten

Positioniergenauigkeit: ± 0.050 mm/m
Wiederholgenauigkeit: ± 0.025 mm
Schneidleistung: 0-120°
A-Achsenbewegung: ±120°
C-Achsenbewegung: ± 220° (FiveX Ultra 400°)
Positioniergenauigkeit A & C-Achsen: < 1 arcmin
Wiederholgenauigkeit A & C-Achsen: < ± 6 arcsec

Optionen

Handbediengerät (HOP)
Nullpunkt-Laser
Werkstückanzeiger
Befestigungstisch
Automatische Wasserniveauregulierung
Jet Pen Markierungssystem
Abrasivversorgungssystem mit Abrasivturm
Abrasiv-Entsorgungssystem mit Kippcontainer und Sedimenttank
Abrasiv-Füllstands- und Verstopfungskontrolle
HMI-gesteuerter Elektronischer Abrasivdosierer
Fernbedienung der HD Pumpe im HMI
Drucküberwachung der HD Pumpe im HMI
Druckregelung über Proportionalventil der HD Pumpe im HMI
Funktionen für mannlosen Betrieb
