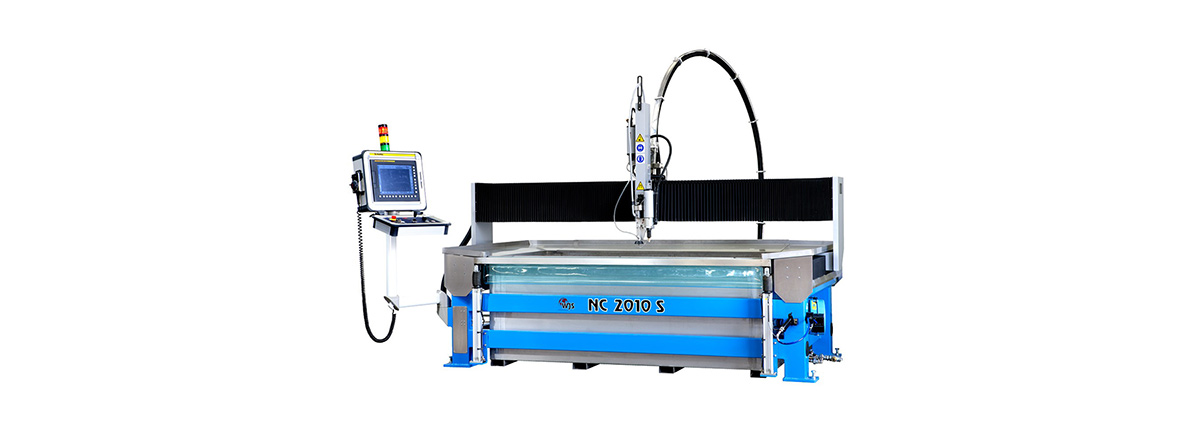

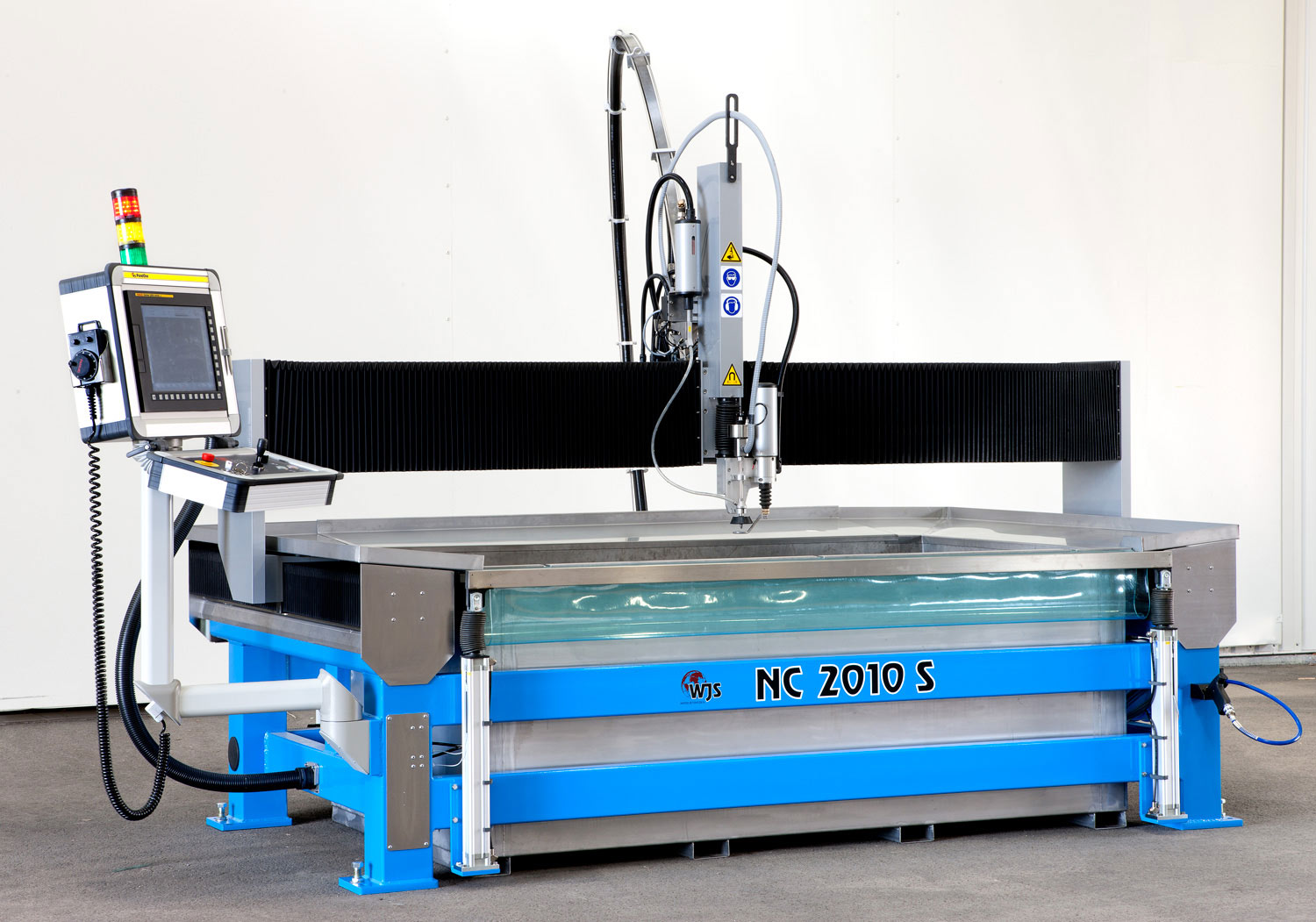

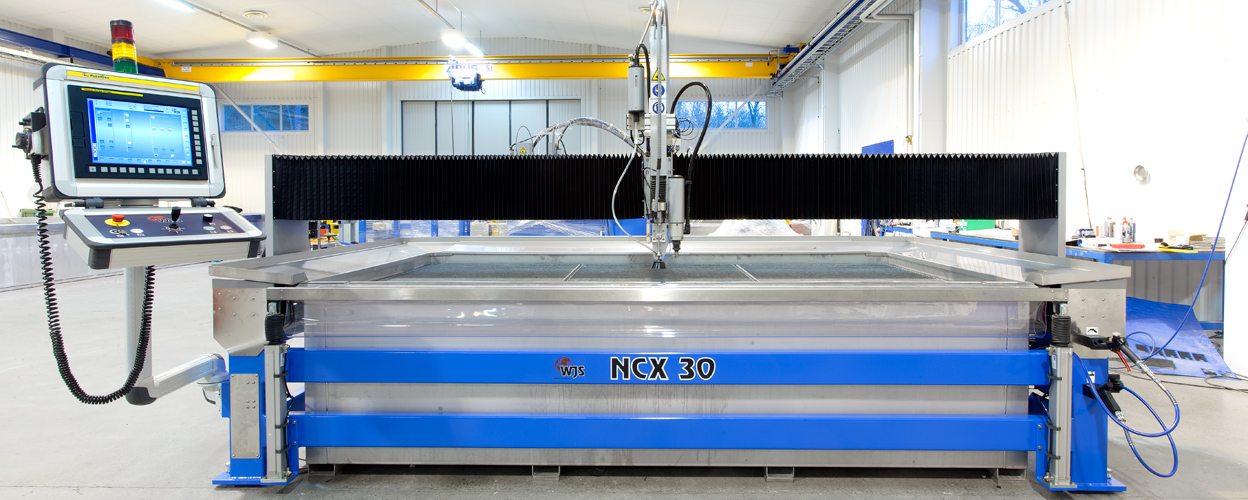

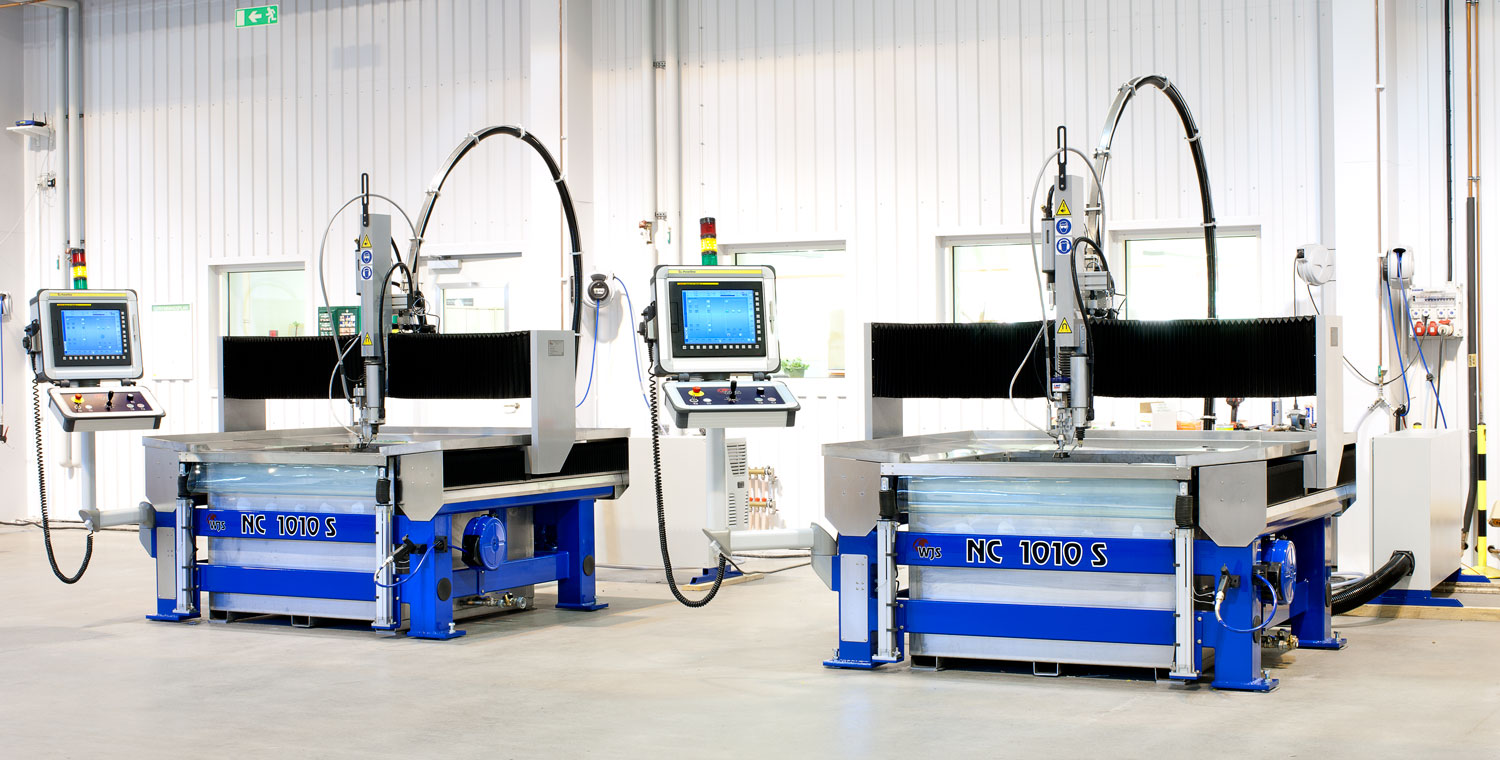

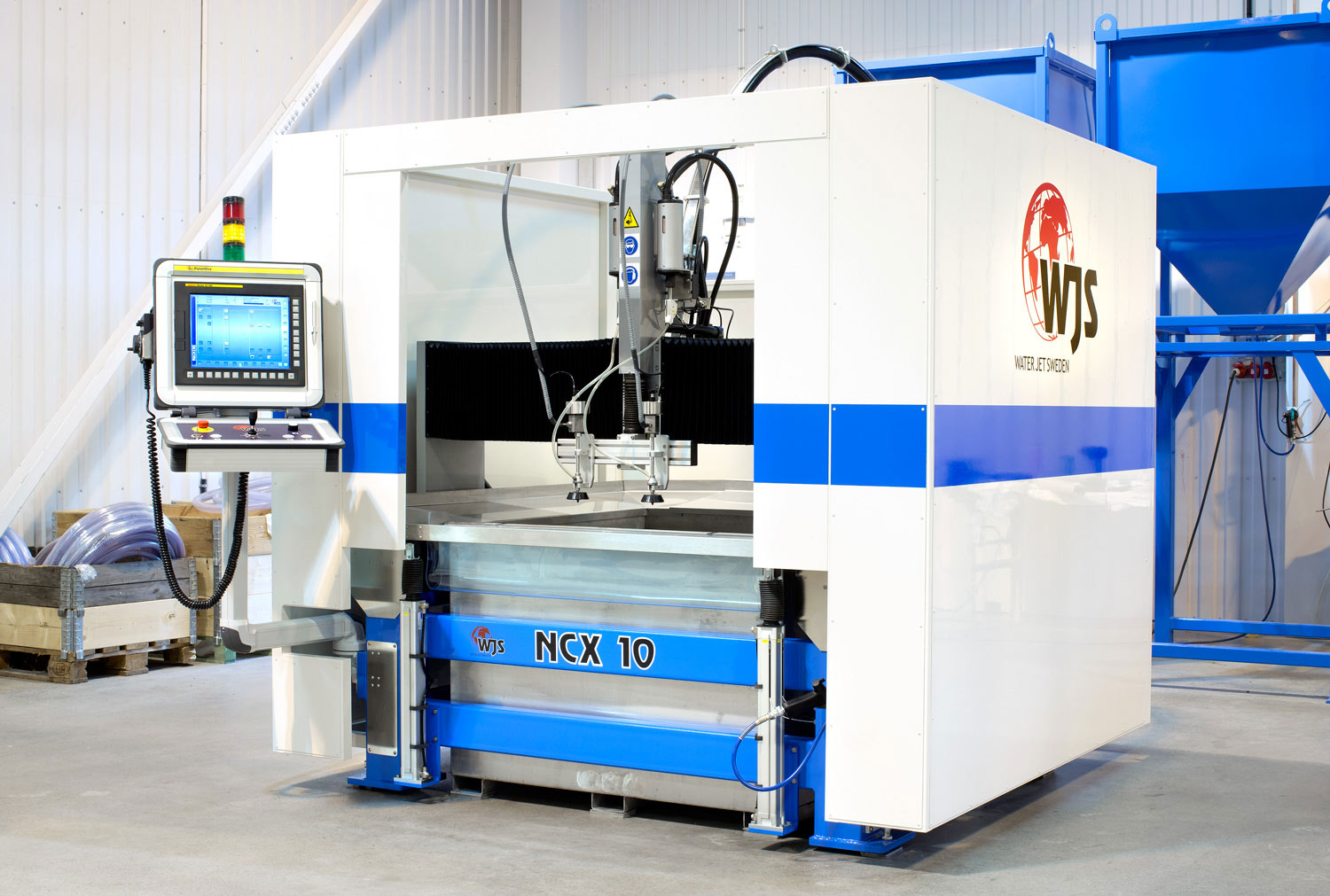

X-series

Ein grundlegendes Select-Modell für ein hochleistungsfähiges 2D-Schneidmaschinenwerkzeug.

Die X-Serie wird vorwiegend für die Eigenproduktion und die Produktion von Kleinserien verwendet. Sie verfügt über alle grundlegenden Eigenschaften und Funktionen, die zum 2D-Hochpräzisionsschneiden benötigt werden – sowohl für die 4000 als auch 6000 bar-Technologien.

Die Maschine der X-Serie verfügt über einen einzelnen Z-Antrieb, wo mehrere Schneidköpfe (PWJ-Reinwasserschneiden) oder ein zweiter Schneidkopf (AWJ-Abrasivwasserschneiden) auf einer Traverse angebracht werden können. Als Standardoptionen sind eine Anzahl von Bedienfunktionen und -werkzeugen erhältlich.

Kontakt

Spezifikationen

Technische Daten

Konstruktion: Gantry Maschine
Rahmen: Verschweißte Stahlträger
Schneidtisch: Edelstahl
Systembewegung: Kugelgewindetrieb
Steuerung: PanelOne Bedien-oberfläche (HMI)
CNC-system: Fanuc
Prozess: PWJ, AWJ und FAWJ-kompatibel
Drucktechnik: 4000 bar und 6000 bar
Maschinengrößen: 1×1 m, 2×1 m, 3×1.5 m, 3×2 m and 4×2 m

Performancedaten

Maximale Z-Bewegung: 250 mm
Maximale Schneidtischbelastung: 800 kg/m2
Positioniergenauigkeit: ± 0.050 mm/m
Wiederholgenauigkeit: ± 0.025 mm

Optionen

Zweiter Abrasivschneidkopf (Beam)
Bohreinheit
Nullpunkt-Laser
Werkstückanzeiger
Höhensensor, Kollisionsschutzsensor
Unbemannte Operationsfunktionen
Schnellspannvorrichtung
Online- oder manuelle Abrasivversorgungssysteme
Systeme für die Ausbringung von Abfallstoffen und die Wasseraufbereitung
HMI-Fernbedienung der Hochdruckpumpe und HMI-Drucküberwachung der Hochdruckpumpe

Geben Sie Ihre Anforderungen an

Material

Anzahl der Schneidköpfe

Größe der Arbeitszone

Präzisionsschneiden

Schneiddicke

Schneidverfahren
