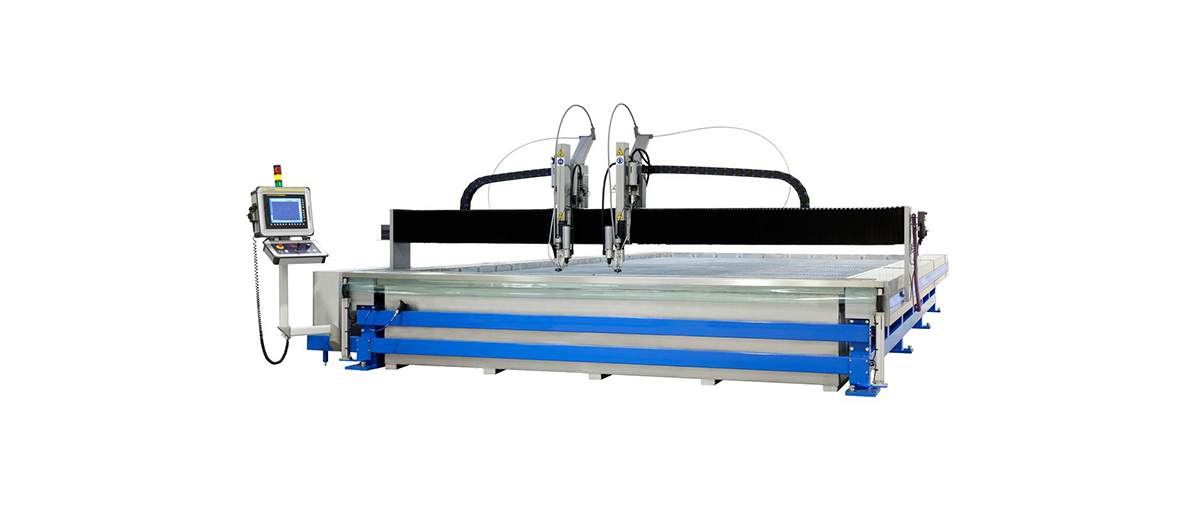

Grand

Robustes, hochleistungsfähiges Wasserstrahlschneidsystem für alle Formen und für große und ungewöhnliche Größen

Außergewöhnlich vielseitige Maschine mit zahlreichen Gestaltungsoptionen. Grand bietet die größten Tischgrößen mit einer robusten, belastbaren Konstruktion zur Bearbeitung von Materialien von großen und ungewöhnlichen Größen. Dank unseres weltweit patentierten Führungssystems besitzen alle Maschinen unabhängig von ihrer Größe dieselbe Toleranz. Sie können dieselben Höchstleistungen von einer 12-Meter-Maschine wie von einer 2-Meter-Maschine erwarten.

Die Grand-Maschinen eignen sich sehr für spezielle Job Shops und als Arbeitsstation in industriellen Produktionslinien. Jede Maschine ist an die kundenspezifischen Prozessanforderungen angepasst und problemlos einsetzbar für die gleichzeitige Abwicklung mehrerer Schneidaufträge und unbemannten Betrieb.

Erfahren Sie hier, wie Sie einen Wasserstrahlschneider kaufen können!

Eigenschaften:

  • Schutzvorrichtungen – seitlich angebrachtes Antriebssystem ermöglicht die sichere Bearbeitung großer und schwerer Materialien schützen vor Schlägen und Stößen.
  • Effiziente Abwicklung von Schneidaufträgen – Zugang von drei Seiten ermöglicht einfaches Be- und Entladen und die Zoneneinteilung am Schneidbecken ermöglicht den Austausch von Schneidaufträgen während der Verarbeitung.
  • Optionen für schwere Produktion – Zur Vermeidung von Spiel und zur Unterstützung von dicken und schweren Materialien gibt es Optionen wie die automatische Wasserniveauregulierung und verschiedene Gitterroste.

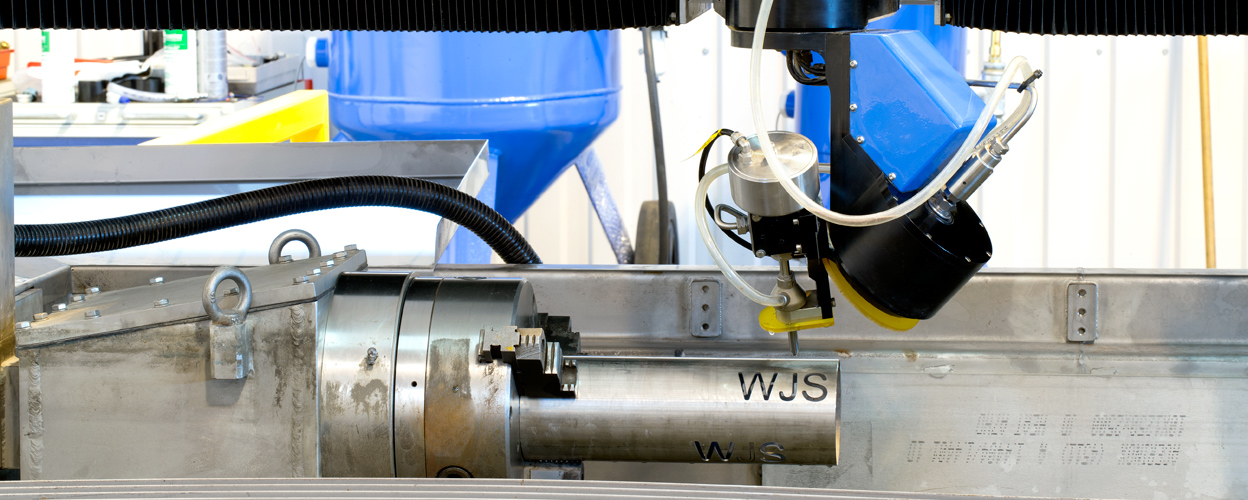

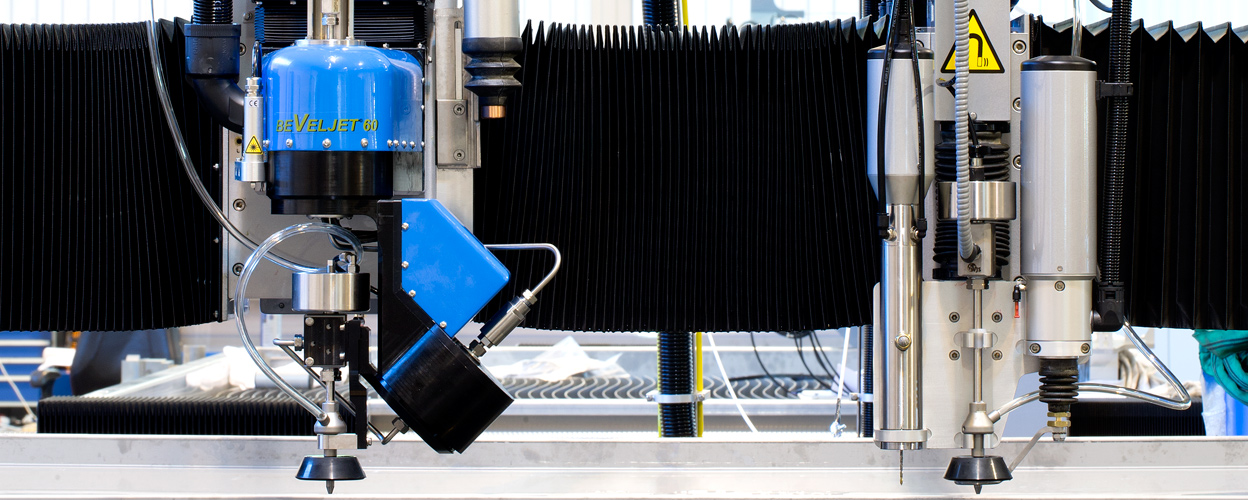

  • Beveljet®60 – Echte Fünf-Achsen-Interpolation bewältigt 3D-Fasen- und Freiform-Schneiden. Eine komplett vektorbasierte Berechnung in Fanuc für TCP sorgt für verbesserte Schnittqualität. Kombination mit einem oder mehreren 2D-Schneidköpfen.

Jetzt preise anfragen

Kontakt

Angebotsanfrage

Reiner Kupke

Spezifikationen

Technische Daten

Konstruktion: Gantry Maschine
Rahmen: Schwerlast Ausführung
Schneidtisch: Edelstahl
Abdeckungen: Edelstahl schwer belastbar
Systembewegung: Linear-Motor X / Kugelgewindegetriebe Y
Steuerung: PanelOne Bedien-oberfläche (HMI)
CNC-system: Fanuc

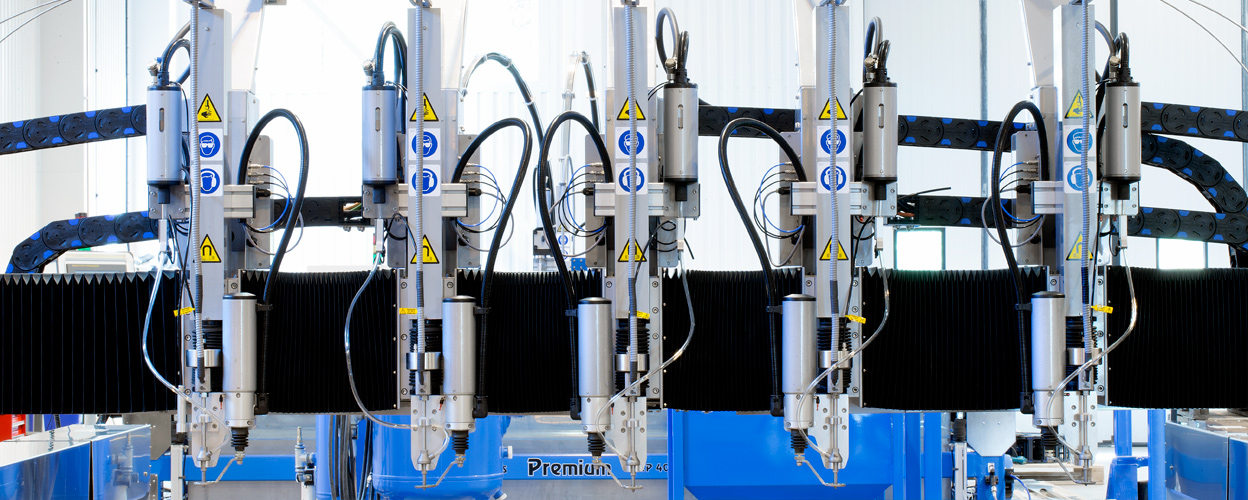

Automatischer, variabler Multi-Schneidkopf: 2 – 4 Schneidköpfe
Prozess: PWJ und AWJ
3D-Schneiden: WJS Beveljet®60 system
Drucktechnik: 4000 bar und 6000 bar
Maschinengrößen: 2,5-4 m breit und standardmäßig 3-12 m lang

Performancedaten

Maximale Z-Bewegung: 250 mm
Maximale Schneidtischbelastung: 800-3000 kg/m2
Positioniergenauigkeit: ± 0.050 mm/m
Wiederholgenauigkeit: ± 0.025 mm

Optionen

Handbediengerät (HOP)
Kollisionsschutzsensor
Bohreinheit
Höhensensor
Nullpunkt-Laser
Jet Pen Markierungssystem
Werkstückanzeiger
Automatische Wasserniveauregulierung
Arbeitstisch mit Bereichseinteilung
Abrasivversorgungssystem mit Abrasivturm
Abrasiv-Füllstands- und Verstopfungskontrolle
HMI-gesteuerter Elektronischer Abrasivdosierer
Abrasiv-Entsorgungssystem mit Kippcontainer und Sedimenttank
Fernbedienung der HD Pumpe im HMI
Drucküberwachung der HD Pumpe im HMI
Druckregelung über Proportionalventil der HD Pumpe im HMI
Unbemannte Operationsfunktionen

Performancedaten Beveljet®60

Schneidleistung: 0-60°
A-Achsenbewegung: ± 90°
C-Achsenbewegung: ± 400°
Positioniergenauigkeit A & C-Achsen: < 1 arcmin
Wiederholgenauigkeit A & C-Achsen: < ± 0.1 arcmin
