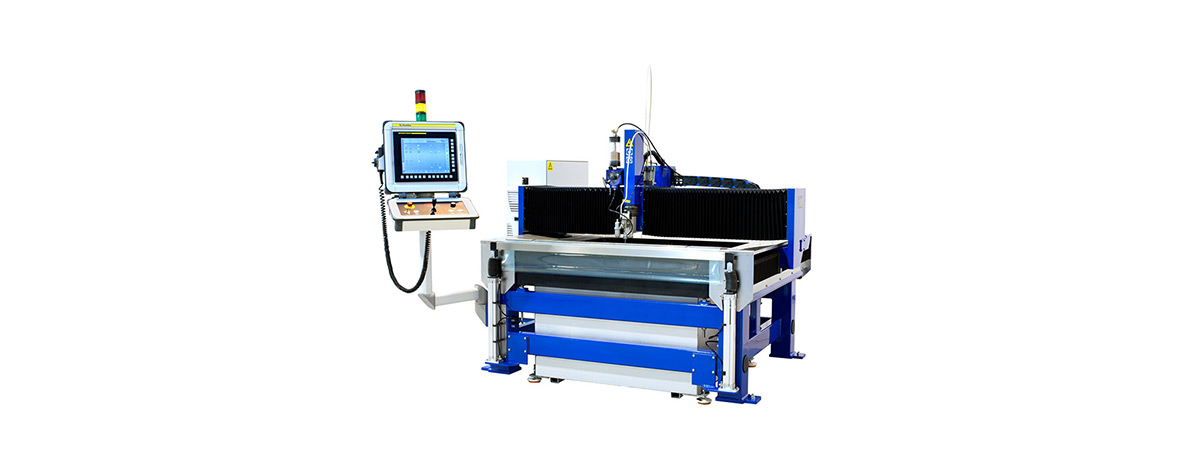

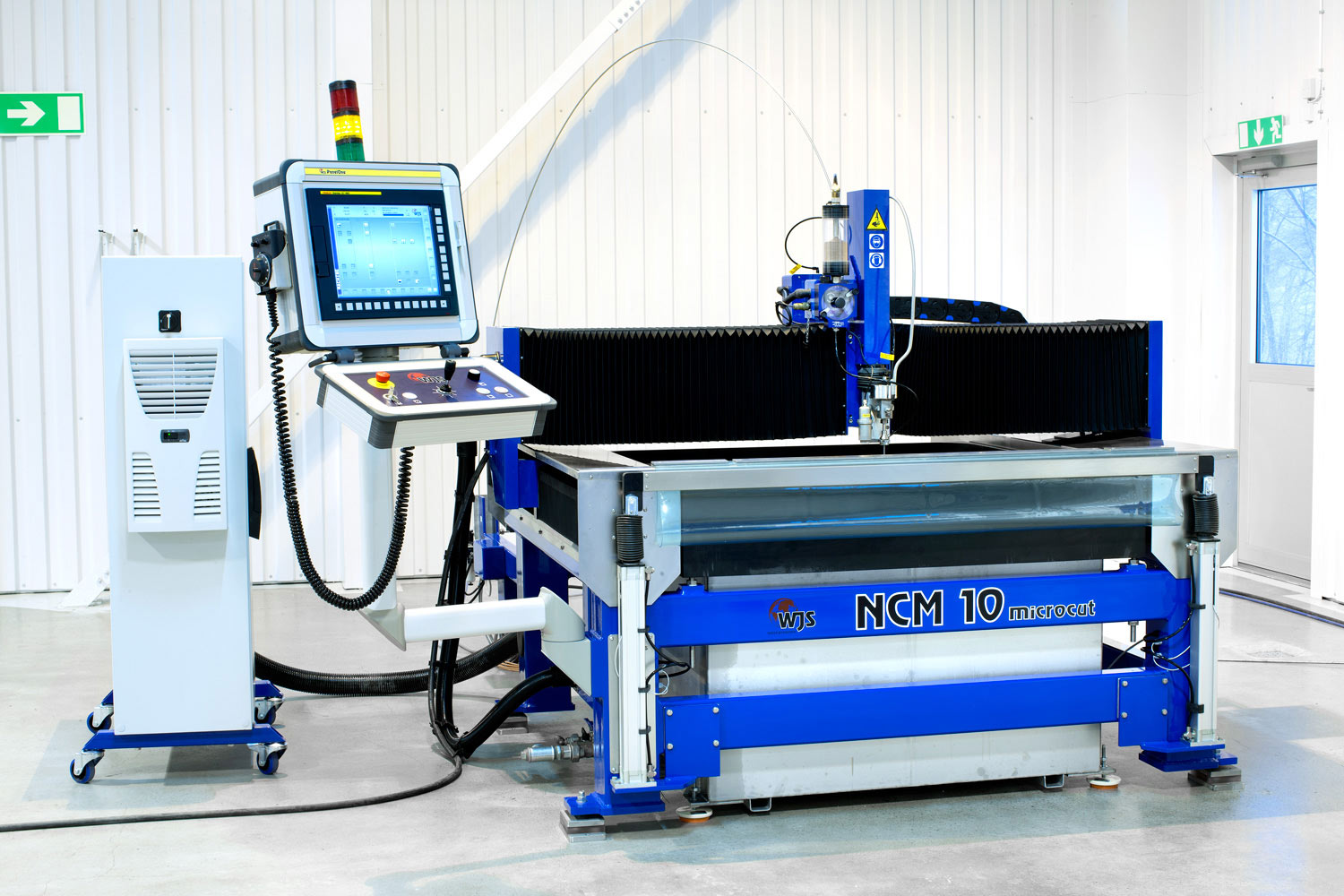

Micro
Hochpräzises Schneidwerkzeug für feine Teile und Mikrobauteile.
Übersicht

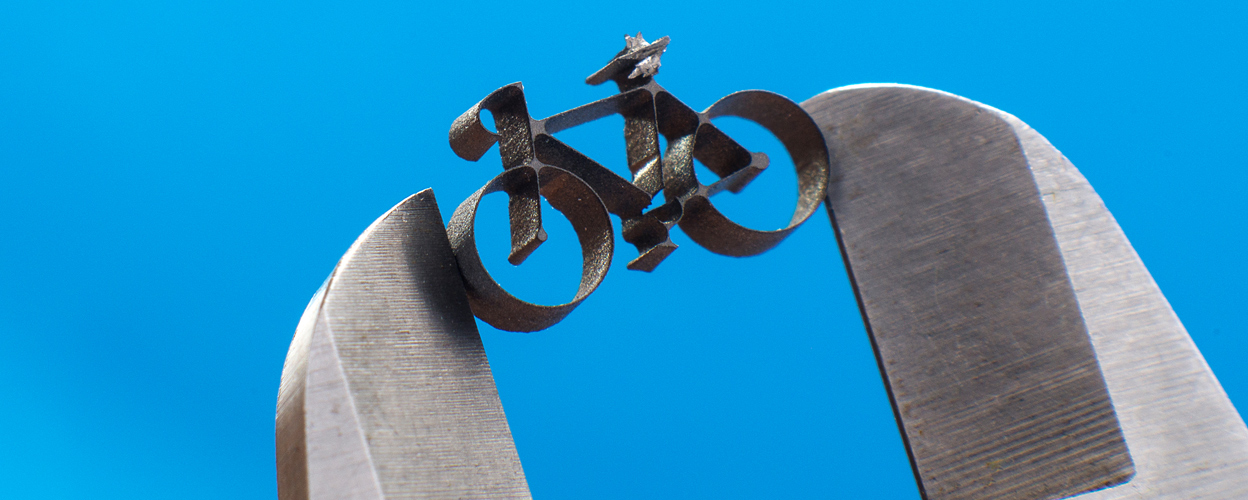

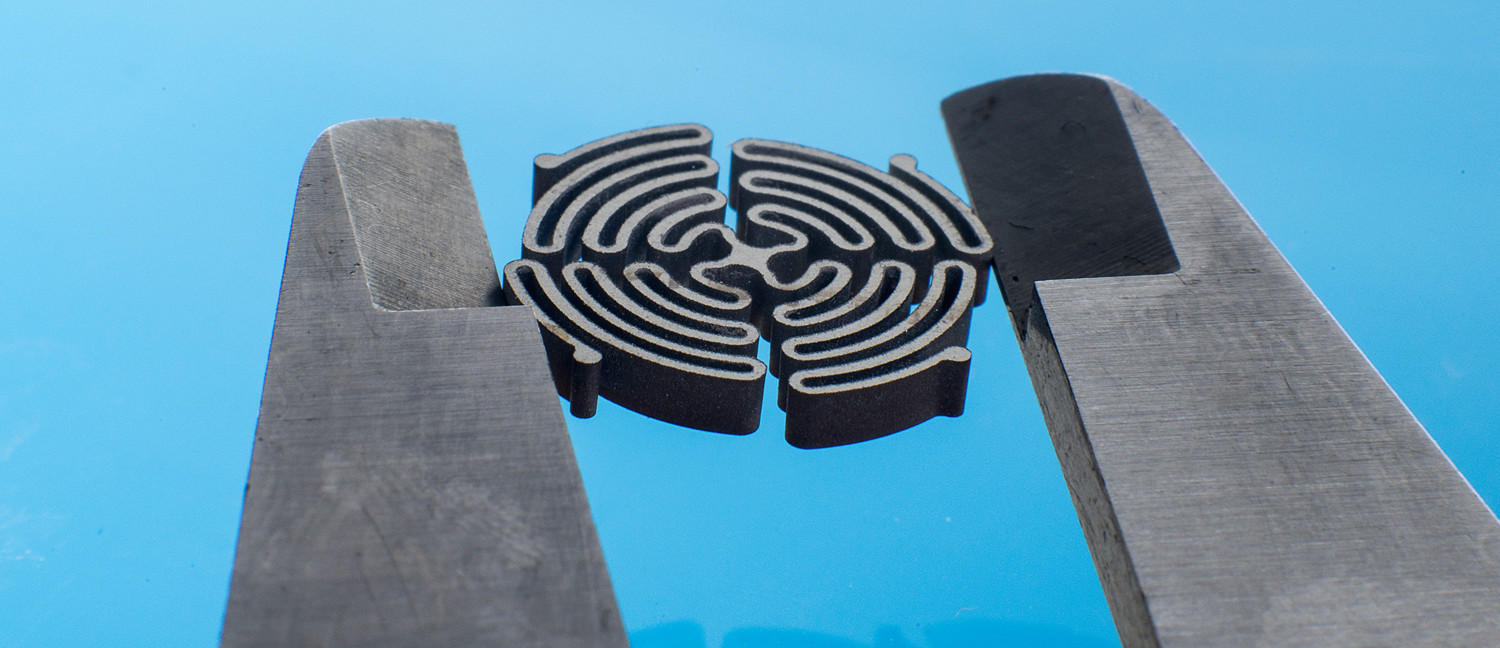

Die Micro-Maschine ist speziell zum Schneiden mit hoher Präzision und extremen Toleranzen entwickelt worden. Die Micro schneidet Feinteile mit sehr geringen Materialverlusten.
Technische Spezifikationen
Technische Daten
| Bauart | Portal |
|---|---|
| Rahmen | Geschweißt |
| Schneidtisch/Wasserbecken | Edelstahl |
| Schneidtischrahmen | Mineralguss Bearlit® |
| Antriebssystem | Kugelgewindetrieb / Renishaw RESOLUTE RELA® Invar-Maßstab |
| Bedieneinheit | PanelOne HMI |
| CNC-Steuerungssystem | Fanuc |
| Prozess | FAWJ-kompatibel |
| Drucktechnologie | 4.000 bar |
| Maschinengröße | 1×1 m (3'3"x3'3") |
Leistung
| Maximale Werkstückdicke | 100 mm (3,9") |
|---|---|
| Positioniergenauigkeit | ± 0,01 mm/300 mm (0,0004"/11,8") (20 °C ± 2°) |
| Wiederholgenauigkeit | ± 0,008 mm (± 0,0003") (20 °C ± 2 °) |
Produktmerkmale
WJS-Mikro-Schneidkopf
Ein hochmodernes Präzisionswerkzeug, das einen der präzisesten Abrasivwasserstrahlen der Welt erzeugt.
Tischgestell aus Mineralguss Bearlit
Für hervorragende Steifigkeit, Genauigkeit und Dämpfung.
Renishaw Invar-Maßstab
Mit extrem niedrigem Wärmeausdehnungskoeffizienten und hoher Auflösung.
Palettierter Schneidtisch
Bietet hervorragende Möglichkeiten für Spannvorrichtungen.
Gummigelagerter Strahlfänger aus Edelstahl
Um Vibrationen und thermischen Einflüssen vorzubeugen.
Softwaregesteuerte Abrasivzuführung
Zur Erfassung von Abrasivdurchsatz, Verstopfung und kritischem Füllstand im Abrasivpuffer.
