Premium

Vielseitige, hochwertige Schneidsysteme in allen Größen, von 2D- bis zu fortgeschrittenem Fünf-Achsen-Schneiden

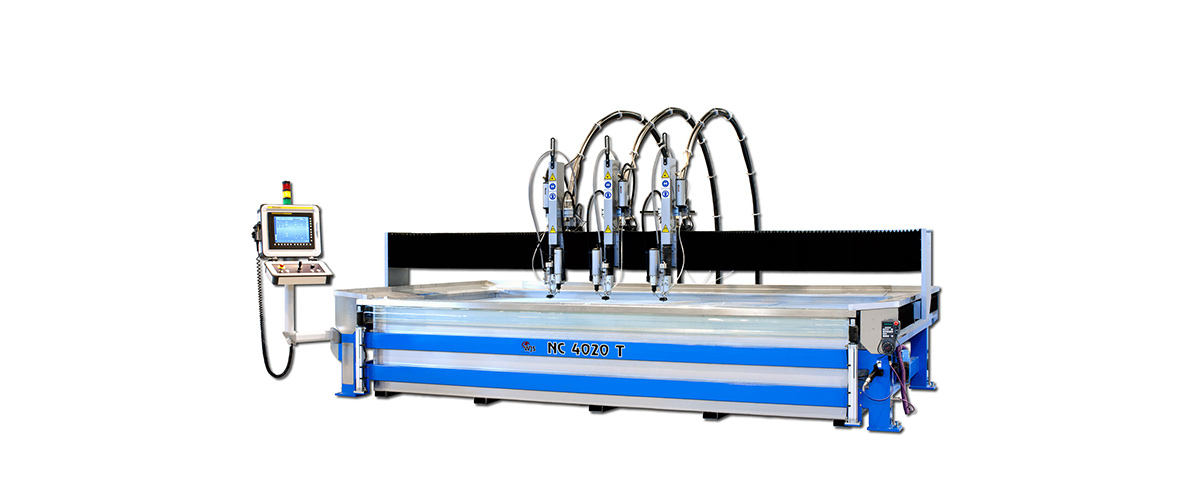

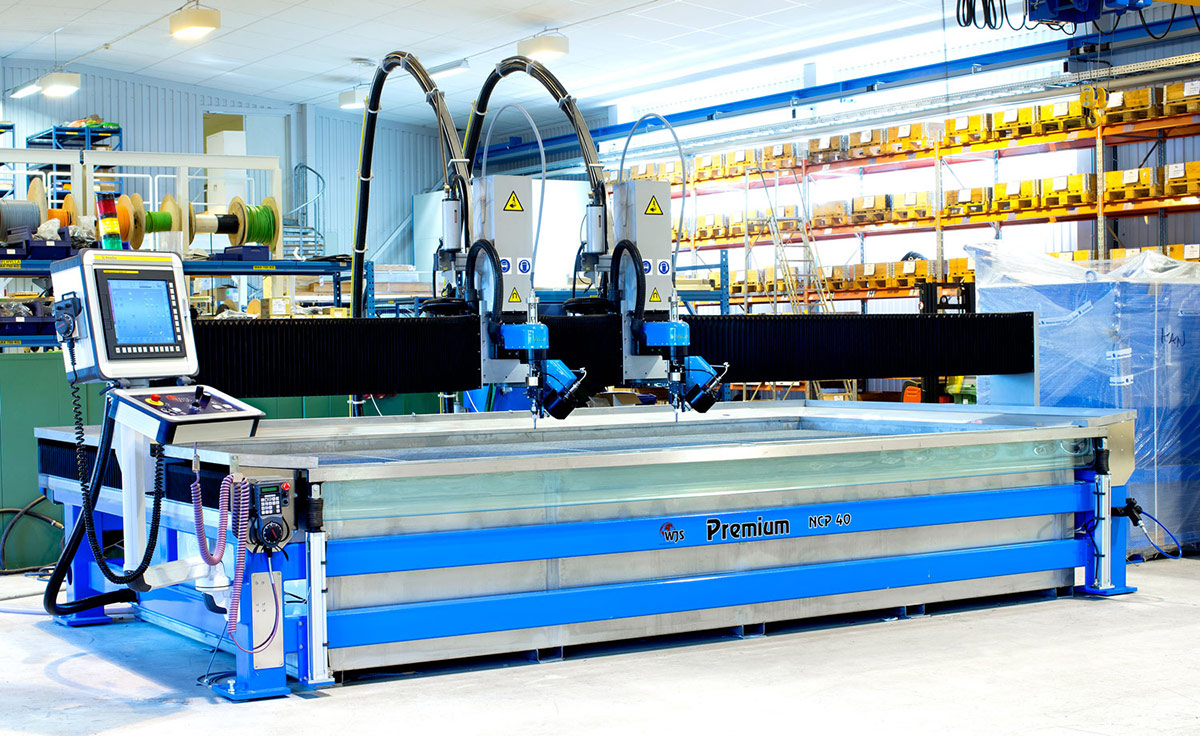

Die Premium-Maschine zeichnet sich durch vielseitige Einsetzbarkeit und Effizienz aus und ist fast überall in professionellen Job Shops oder der industriellen Herstellung zu finden. Mit einer großen Breite an optionalen Einstellungen kann die Maschine an eine Vielzahl von Erfordernissen an sowohl 2D- als auch 3D-Schneiden angepasst werden. Basierend auf der mechanischen Konstruktion der Spitzenklasse von Water Jet Sweden eignet sich dieses Maschinenmodell für Experten und höchste Anforderungen.

Eigenschaften:

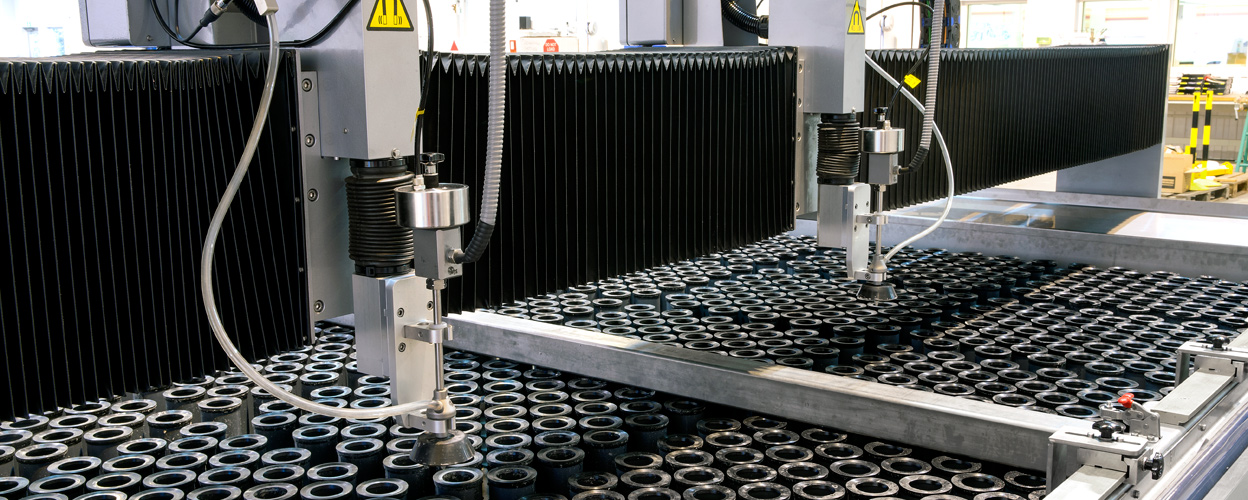

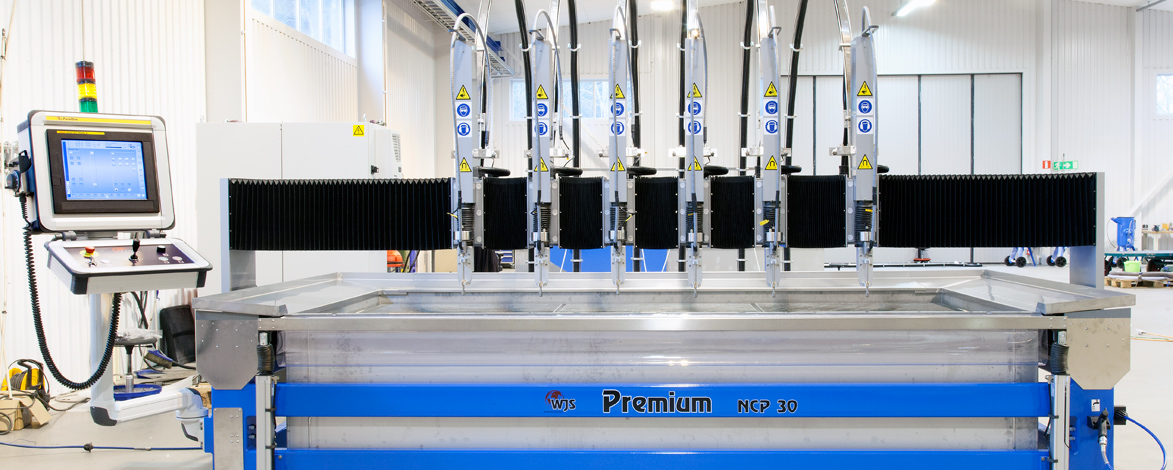

  • Mehrere CNC-gesteuerte Schneidköpfe – Kostenreduzierung durch effizientere Materialausnutzung und Senkung der Produktionszeit.

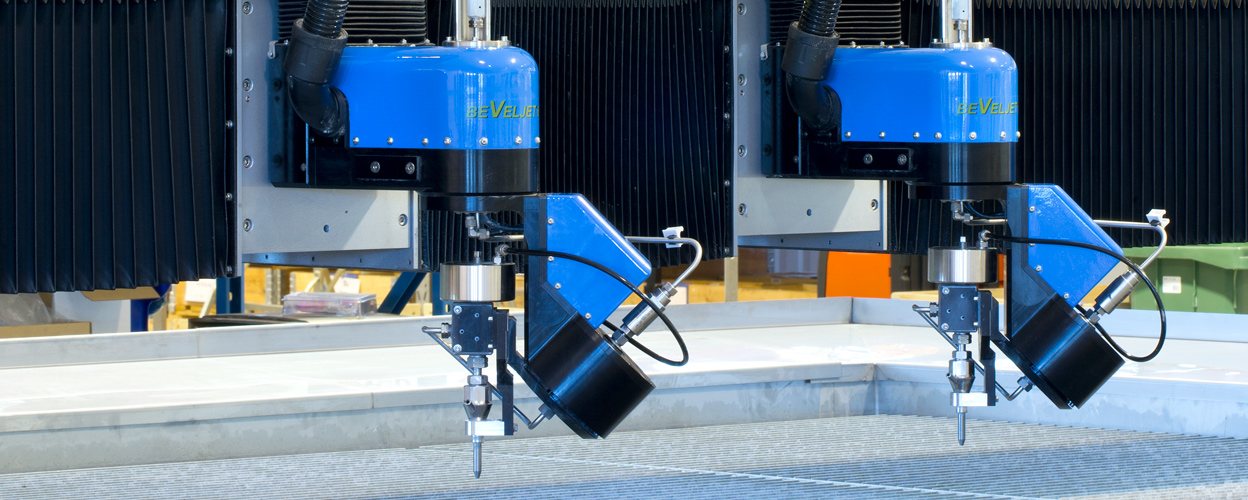

  • Beveljet®60 – Echte Fünf-Achsen-Interpolation bewältigt 3D-Fasen- und Freiform-Schneiden. Eine komplett vektorbasierte Berechnung in Fanuc für TCP sorgt für verbesserte Schnittqualität.
  • Drehvorrichtung – Rohrschneidefunktion vollständig in die Steuerung integriert. Mit Beveljet 60 kombinieren oder die vorhandene Maschine nachrüsten.
  • Gitterroste – Zur Erhöhung der Vielseitigkeit gibt es eine Anzahl von Gitterrost-Optionen für verschiedene Schneiderfordernisse.

Kontakt

Spezifikationen

Technische Daten

Konstruktion: Gantry Maschine
Rahmen: Verschweißte Stahlträger
Schneidtisch: Edelstahl
Abdeckungen: Edelstahl
Systembewegung: Linear-Motor X / Kugelgewindegetriebe Y
Steuerung: PanelOne Bedien-oberfläche (HMI)
CNC-system: Fanuc
Automatischer, variabler Multi-Schneidkopf: 2 – 4 Schneidköpfe
Prozess: PWJ, AWJ und FAWJ-kompatibel
3D-Schneiden: WJS Beveljet®60 system
Drucktechnik: 4000 bar und 6000 bar
Maschinengrößen: 3×1.5 m, 3×2 m und 4×2 m

Performancedaten

Maximale Z-Bewegung: 250 mm
Maximale Schneidtischbelastung: 800-3000 kg/m2
Positioniergenauigkeit: ± 0.050 mm/m
Wiederholgenauigkeit: ± 0.025 mm

Optionen

Handbediengerät (HOP)
Höhensensor
Kollisionsschutzsensor
Nullpunkt-Laser
Bohreinheit
Automatische Wasserniveauregulierung
Jet Pen Markierungssystem
Werkstückanzeiger
Abrasivversorgungssystem mit Abrasivturm
Abrasiv-Füllstands- und Verstopfungskontrolle
Online-Abrasivversorgung
HMI-gesteuerter Elektronischer Abrasivdosierer
Abrasiv-Entsorgungssystem mit Kippcontainer und Sedimenttank
Remote Control of HP Pump
Drucküberwachung der HD Pumpe im HMI
Druckregelung über Proportionalventil der HD Pumpe im HMI
Unbemannte Operationsfunktionen

Performancedaten Beveljet®60

Schneidleistung: 0-60°
A-Achsenbewegung: ± 90°
C-Achsenbewegung: ± 400°
Positioniergenauigkeit A & C-Achsen: < 1 arcmin
Wiederholgenauigkeit A & C-Achsen: < ± 0.1 arcmin
