WJS Beveljet 60 skärverktyg

Förbered svetsfog eller skär avancerade 3D snitt.

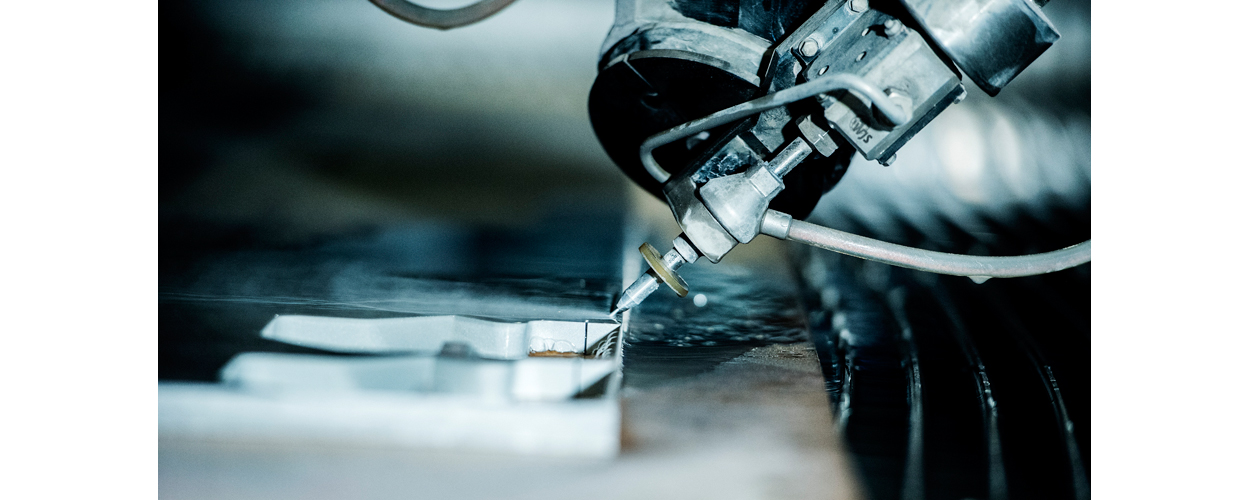

Verktygets fem-axliga interpolering hanterar både beredade av svetsfog och avancerad 3D skärning. En vektorbaserad beräkning i Fanuc styrsystem för TPC ger en extra hög tolerans och precisa skärresultat.

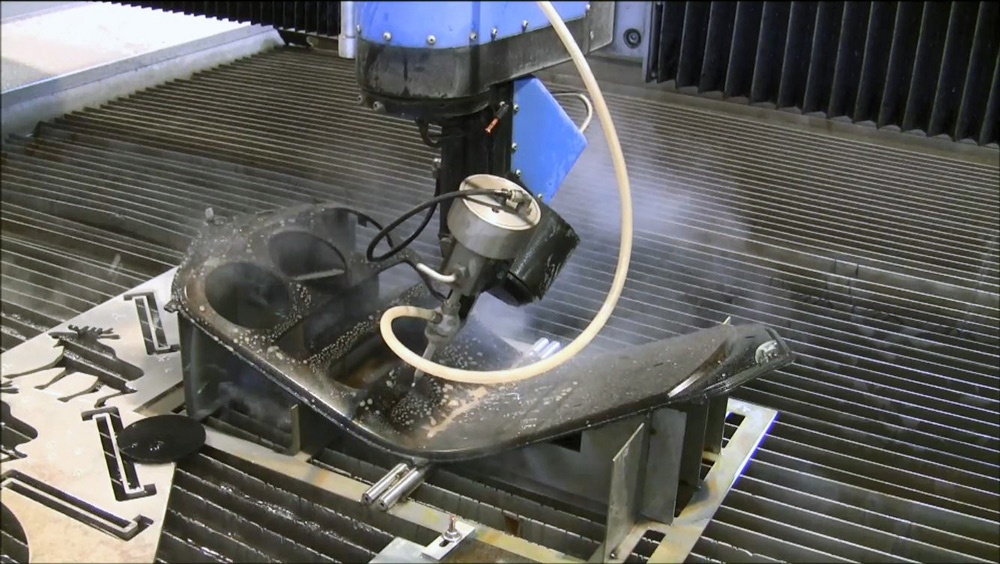

Verktyget var först utvecklat för att bearbeta plana material med 0-60° skärvinkel, för beredning av svetsfog, vinkelkompensering och skärning av komplexa 3D former. Eftersom Beveljet 60 baserat på en fem-axlig teknik kan styrningen också ske i en tredje dimension, höjd, och därmed kan Beveljet 60 skära i flera arbetsplan för bearbetning i full 3D.

Kontakt

Christian Svensson

Global Sales

Peter Rüdén

Global Sales

Specifikationer

Prestanda Maximal Z-rörelse: 250 mm (CNC kontrollerad)
Skärvinkel: 0-60°
A-axelrörelse: ± 90°
C-axelrörelse: ± 400° ± 400°
Transmissionsnoggrannhet A&C axlar: < 1 arcmin < 1 arcmin
epeteringsnoggrannhet A&C axlar: < ± 0.1 arcmin
Tryckklass: 4000 bar & 6000 bar
