Water Jet Sweden flyttar gränserna för abrasiv vattenskärning i 3D

2018-03-16

Varje FiveX vattenskärningssystem är en unik lösning utifrån kundens specifika behov. Alla FiveX maskiner byggs på samma plattform men är skräddarsydda beträffande bredd, längd, höjd och uppsättning funktioner. När gränserna utmanas utvecklas och omdefinieras ibland maskinmodellens specifikation för att kunna leverera bästa möjliga maskinlösningen till varje skäruppdrag. Produktutveckling driven av kunders krav och marknadens behov.

Avancerad abrasiv vattenskärning med hög precision är ett område där Water Jet Sweden har haft spetskompetens sedan företaget grundades 1993. År 1999 kom det stora internationella genombrottet. Genom att vinna en prestigefylld order från Daimler Chryler Aerospace, baserad på skärtester, öppnade sig flygplansindustrin världen över. Sedan dess har Water Jet Sweden servat företag i flera högteknologiska branscher, såsom rymd-, flyg-, försvars-, energi-, transport- och kemisk industri i hela världen.

Water Jet Sweden har en av världens mest omfattande produktportföljer för vattenskärning, med maskiner som skär allt från mikrokomponenter till stora fartygsdelar. Modellen FiveX är en av de mest avancerade maskinmodellerna. Med en Z-rörelse på 750-1500 mm och en skärvinkel på ± 0-91° klarar den av något så unikt som avancerad abrasiv vattenskärning i full 3D med mycket hög precision.

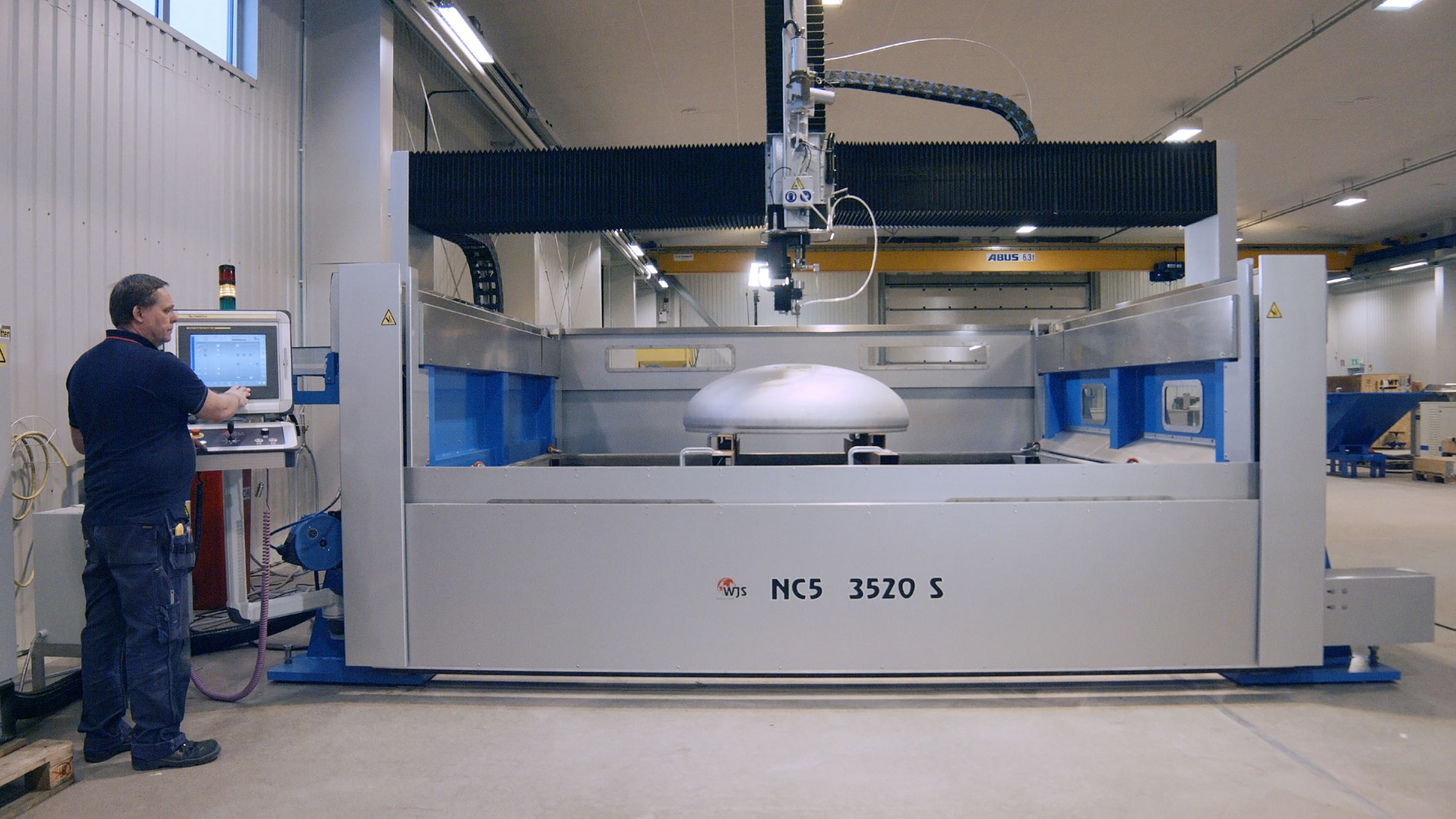

När man bygger en FiveX maskin, byggd för att skära i rymden, behöver man vara extra noga med säkerhetsaspekterna. Om vattenstrålen inte bryts kan den ge allvarliga personskadar flera meter bort, därför är alla FiveX maskiner byggda med heltäckande sidor och automatiska skyddsbarriärer fram och bak.

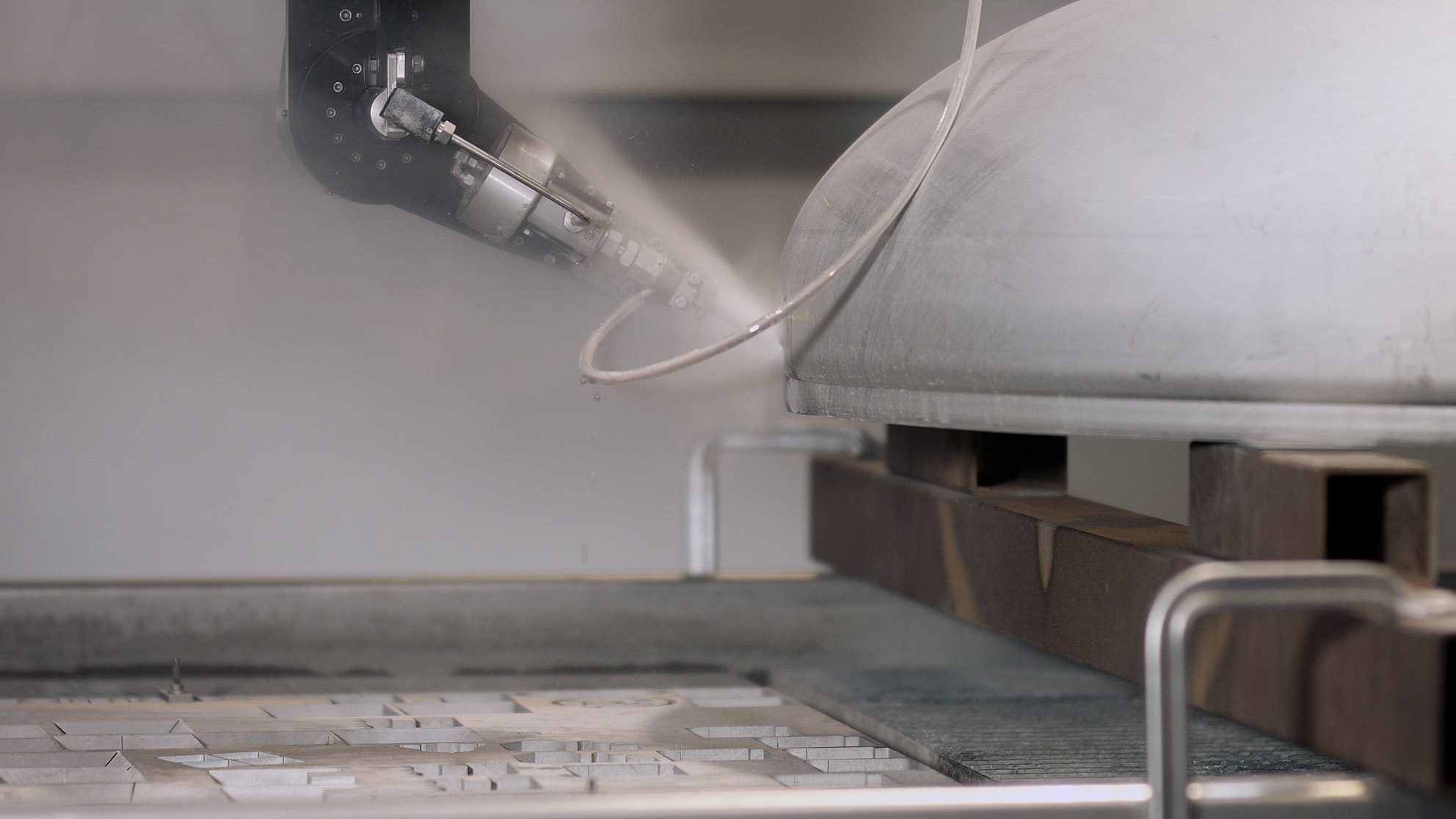

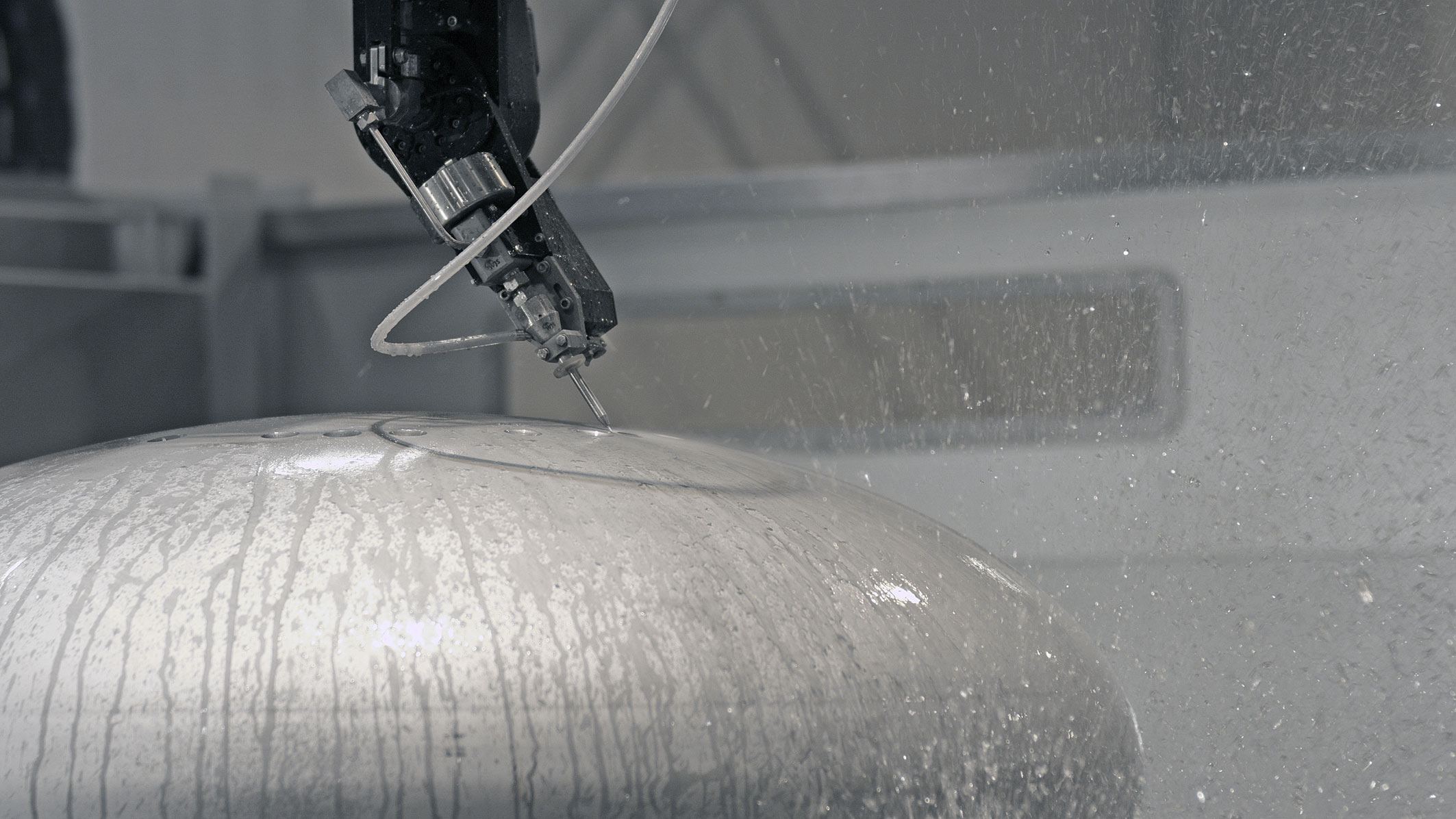

– Denna gången var utmaningen att skära konformade hål på en vertikal yta, berättar Tony Ryd, teknisk direktör på Water Jet Sweden. FiveX har som standard en maximal skärvinkel på ± 91°. Eftersom det inte räcker för att klara uppgiften fick vi ändra maskinens specifikation och ta fram ett nytt skärhuvud som klarar ± 0-120 ° skärvinkel. Efter en noggrann utvärdering av komponentleverantörer hittade vi äntligen en lösning som uppfyllde våra krav på lång livslängd och hög prestanda, summerar Tony.

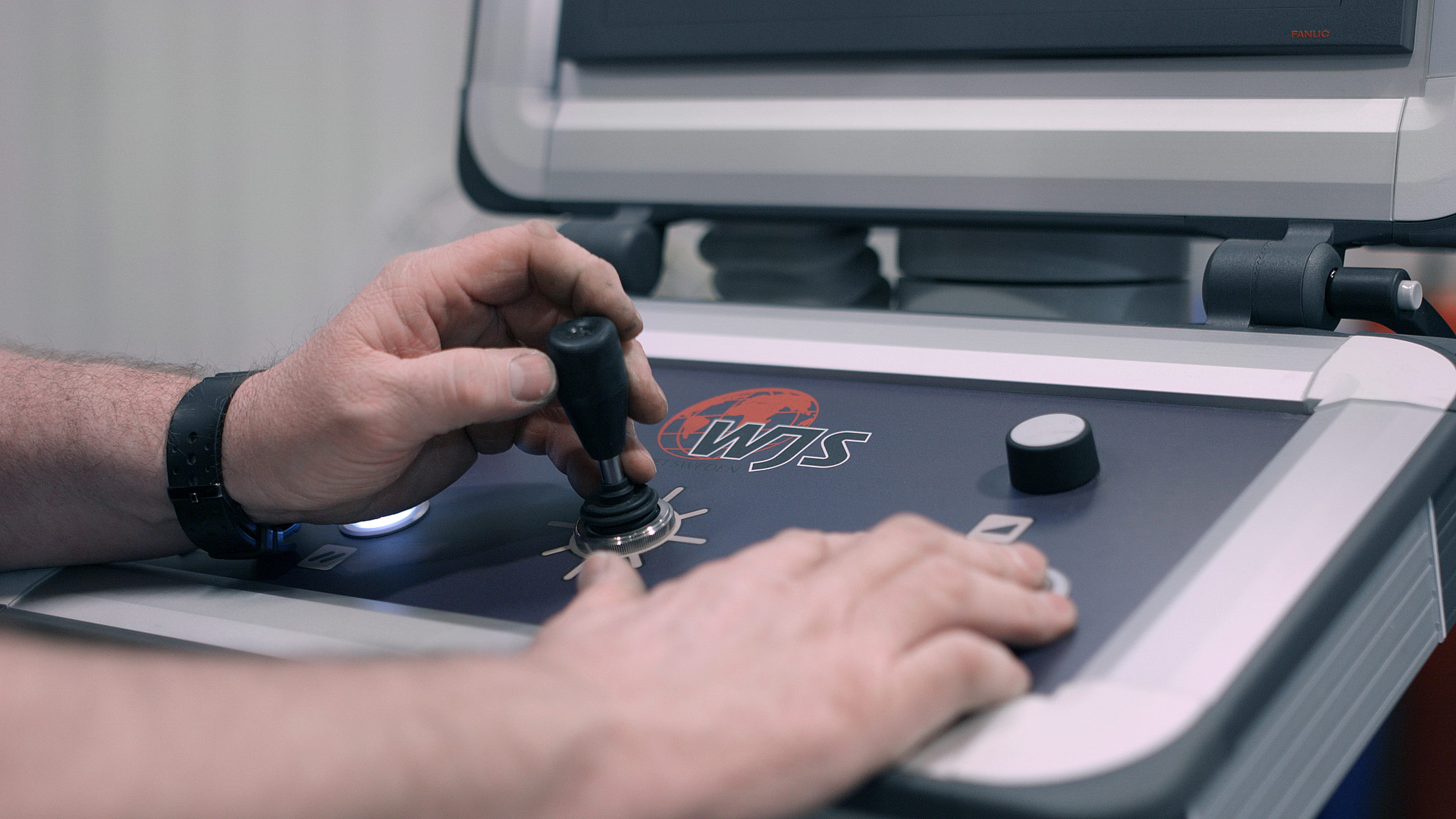

Även om den FiveX modellen är ett mycket komplex maskinsystem gör operatörspanelen PanelOne att det smidigt och lätt att använda. PanelOne är ett modernt HMI med funktionella touchscreen-knappar och en smidig joystick. Efter bara ett fåtal dagars utbildning kan operatören bemästra maskinen utan krav på förkunskaper inom CNC-styrning.

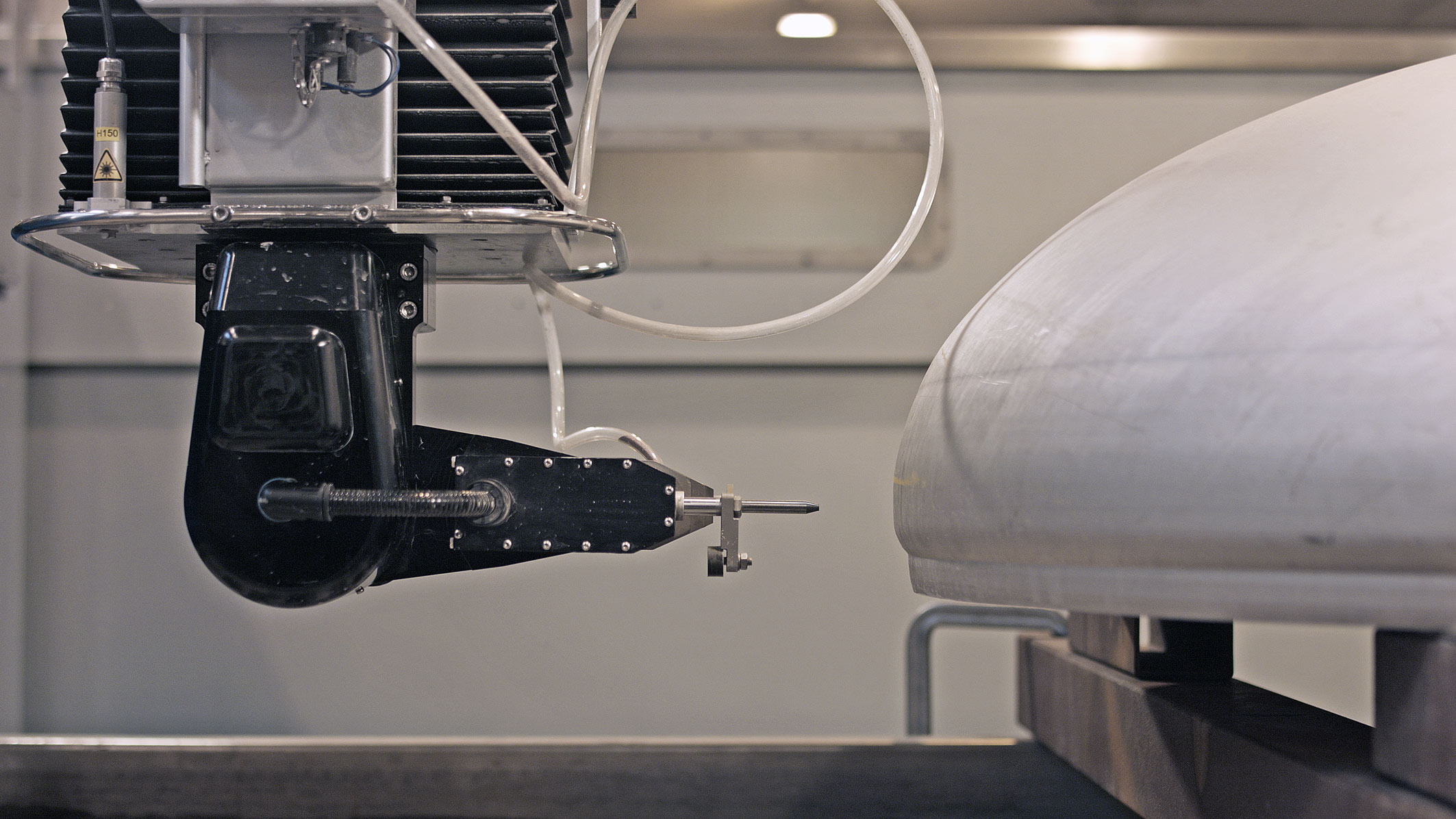

– En annan unik funktion i just detta maskinprojektet är en ny, kostnadseffektiv sensorfunktion, helt integrerad i PanelOne HMI, fortsätter Tony Ryd. När den startas, öppnas säkerhetslocket och verktyget identifierar automatiskt arbetsstyckets placering och anger nollpunkten. Utan avbrott går programmet sedan direkt över i skärande läge, berättar Tony.

Samtliga av Water Jet Swedens maskiner drivs av toppmoderna högtryckspumpar från två av världens ledande OEM tillverkare, KMT och BFT. Kvalitetspumpar som konstant förser maskinen med vatten under extremt högt tryck. Skärprocessen säkerställs med intelligenta sandmatarna SM4000 vilka styrs digital direkt ifrån operatörspanelen PanelOne.

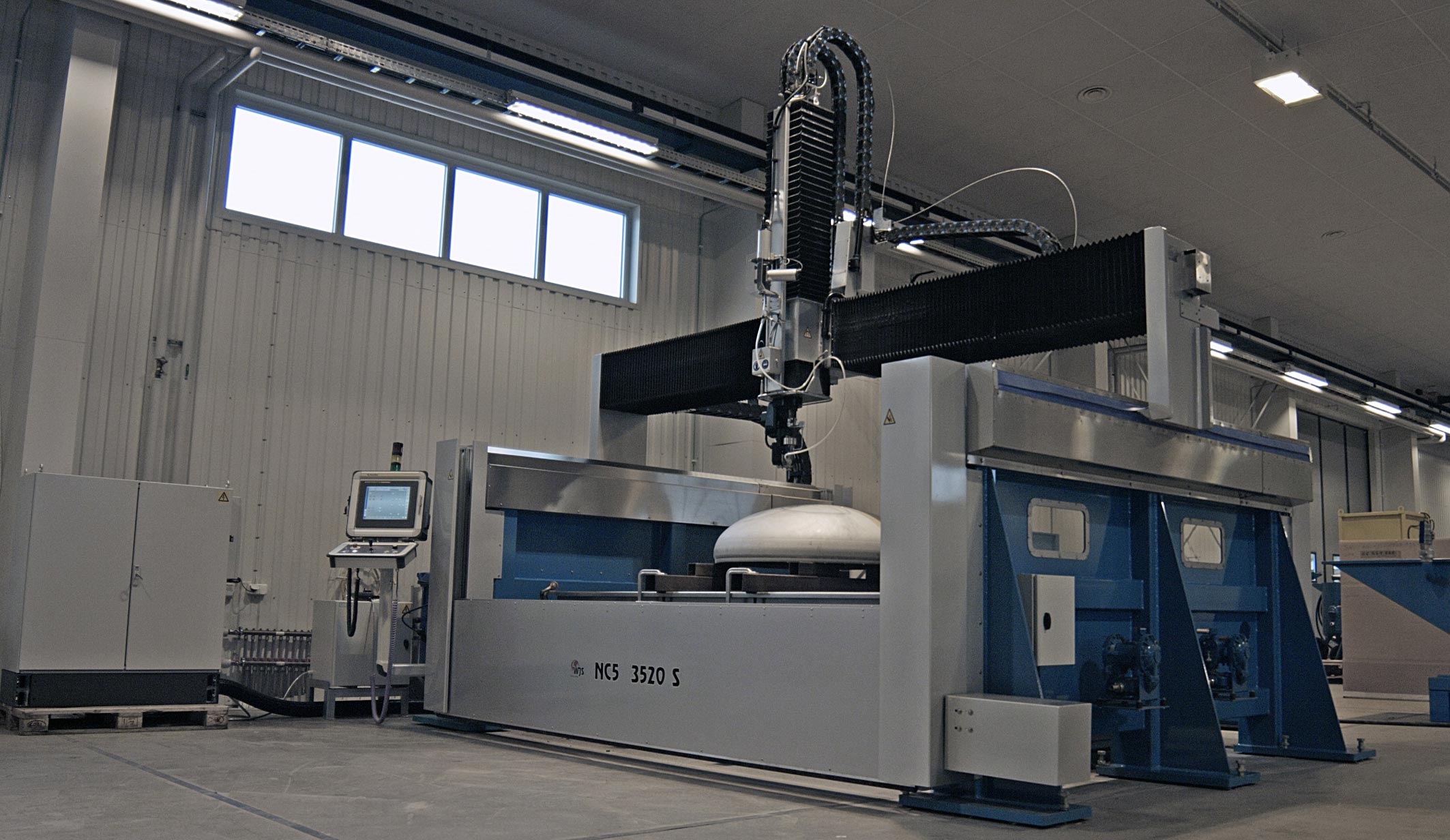

Maskinkonstruktionen på en FiveX modell är extremt stabil.  Utrustad med linjärmotorer på X-balken och kulskruvar på Y-axlarna har den ett mekaniskt system som säkerställer att maskinen skär konsekvent, i full 3D, med en repetitionsnoggrannhet mindre än ± 0,025 mm.

Därtill kommer Water Jet Swedens världspatenterade gantry-konstruktion. Ett patent som gör att alla maskiner har samma noggrannhet oavsett storlek. En 6 meters maskin skär helt enkelt lika exakt som en 2 meter maskin. FiveX modellen är konstruerad för både 4100 bar och 6200 bars tryck, vilken inte är vanligt för liknande produkter på marknaden.

Maskiner från Water Jet Sweden är kända för att ha lång livslängd och bibehållen prestanda över tid. Som ett bevis på det erbjuds 5-års prestandagaranti för alla nya maskiner. Som ett bevis på en genomgående kvalitet i maskinkonstruktion, delar och komponenter.

– Garantin innebär att vi lovar att alla maskiner bibehåller samma toleransnivåer i minst fem år, som den dagen maskinen först levererades, förklarar Tony.

Ännu en maskin står klar för att i många år leverera högsta precision och produktivitet någonstans i världen. Baserad på årtionden av erfarenhet och skandinavisk maskinbyggartradition.

https://www.youtube.com/watch?v=CxOOD5tZAJI
