Grand Twin Waterjet kombinerar hög kapacitet med flexibel produktion
Bild: Water Jet Swedens VD Lennart Svensson med den nya Grand Twin-maskinen i företagets produktionsanläggning i Ronneby, Sverige.
Två maskiner i en – eller en vattenskärmaskin i storformat när det behövs. Med nya Grand Twin-konceptet ger Water Jet Sweden tillverkare flexibilitet att anpassa skärkapaciteten efter förändrade produktionsbehov. Den första maskinen har nu levererats till en kund i Norden.
När produktionsmixen blir allt mer varierad och komponenterna större behöver tillverkare högre kapacitet utan att nödvändigtvis behöva investera i fler maskiner eller mer golvyta. Grand Twin möter detta behov genom att kombinera två individuellt styrda X-balkar i en och samma maskin.
Varje X-balk har sitt eget PanelOne®-styrsystem, vilket gör det möjligt att köra två jobb samtidigt. När större komponenter ska bearbetas kan den ena balken parkeras och de två arbetszonerna slås samman till ett sammanhängande skärområde.
Två arbetszoner – en maskin
Den första Grand Twin är en NCG 3090 Twin med ett skärbord på 3 × 9 meter, som kan konfigureras som två separata arbetszoner på 3 × 4 meter eller som ett sammanhängande skärområde på cirka 3 × 8,5 meter.
”Vi fick en förfrågan från en kund i Norge om vi kunde utveckla en maskin med dubbla X-balkar. Tillsammans med kunden utvecklade vi en lösning som kombinerar hög produktivitet med flexibilitet att anpassa maskinen efter olika produktionskrav”, säger Christian Svensson, försäljningschef på Water Jet Sweden.
Varje sida arbetar oberoende av den andra, samtidigt som båda arbetszonerna är integrerade i ett gemensamt säkerhetssystem. När hela bordets yta behövs parkeras den ena X-balken utanför skärområdet, vilket snabbt ger tillgång till maskinens fulla storformatskapacitet.

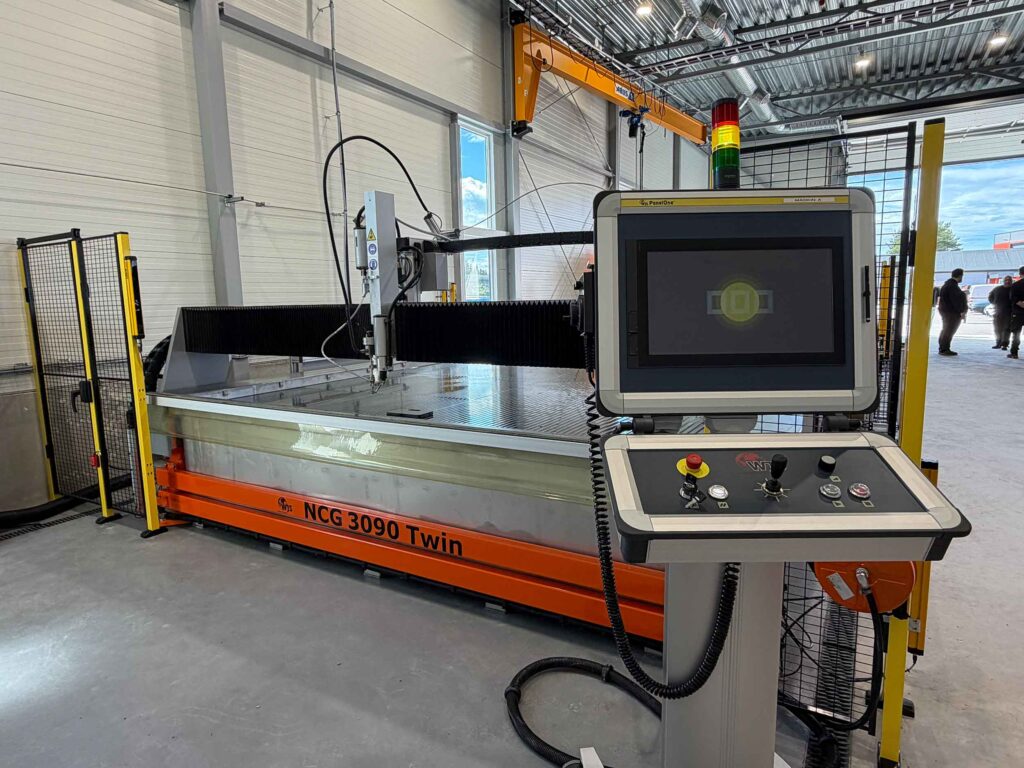

Varje sida har sitt eget PanelOne®-styrsystem, medan båda arbetszonerna är integrerade i ett gemensamt säkerhetssystem.
Utveckling av Grand-plattformen
Grand Twin bygger vidare på Water Jet Swedens etablerade Grand-plattform, ett kraftfullt maskinkoncept utvecklat för krävande produktionsmiljöer och komponenter som sträcker sig från mindre detaljer till stora och oregelbundna arbetsstycken.
Systemet behåller även Grand-seriens möjligheter till flera skärhuvuden, inklusive alternativ som det femaxliga skärverktyget Beveljet 60.
En viktig del av konstruktionen är linjärmotorerna på Y-axlarna. Det innebär att maskinerna kan byggas mycket långa utan att kompromissa med positioneringsnoggrannheten.
”Vår konstruktion gör det möjligt att bygga maskiner som är över 25 meter långa utan att kompromissa med den positioneringsnoggrannhet som krävs. Den patenterade portaldesignen är utvecklad för att säkerställa en jämn precision oavsett maskinens längd”, förklarar Christian Svensson.

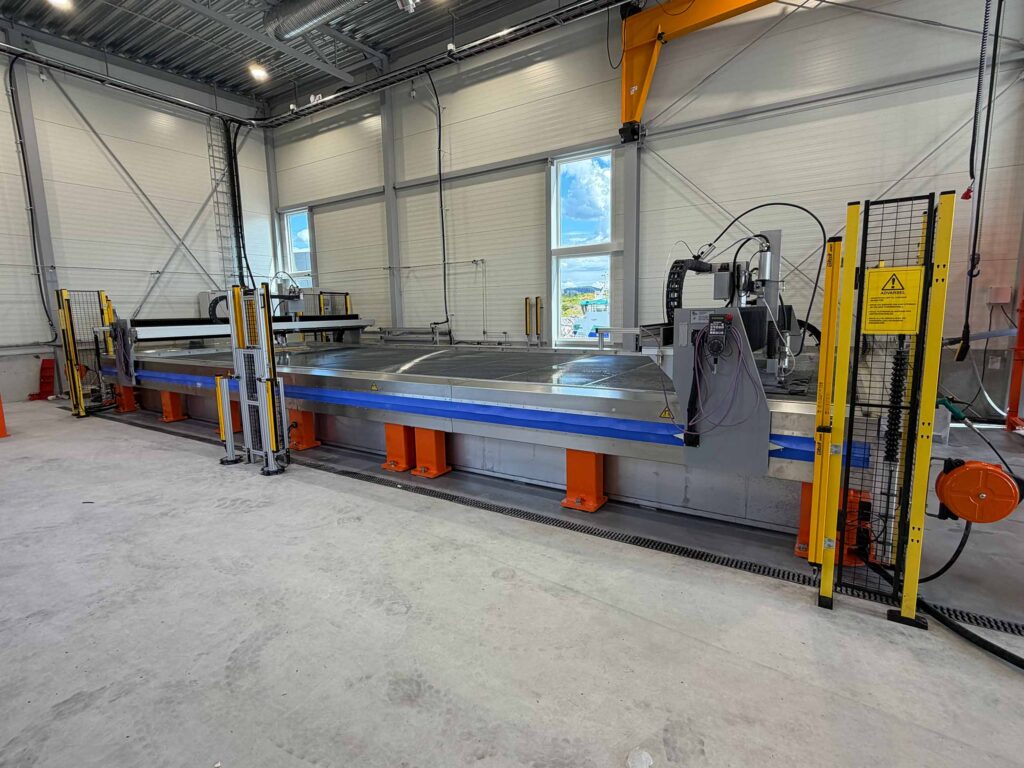

De två säkerhetszonerna kan konfigureras om till en stor arbetszon när hela bordets yta behövs.
Flexibiliteten ökar med produktionen
Styrkan i Grand Twin-konceptet ligger i möjligheten att anpassa maskinen efter det aktuella jobbet. Tillverkare kan köra två separata jobb när hög genomströmning är prioriterad och därefter växla till storformatskärning när större komponenter kräver hela bordets yta.
Efter den första leveransen till Norge har Water Jet Sweden redan fått ytterligare en order på en Grand Twin från en industrikund i södra Europa. Den maskinen kommer att utrustas med dubbla skärhuvuden på varje X-balk vara det ena är en Beveljet 60, vilket ger en kapacitet av totalt fyra skärhuvuden.
”Vi ser en stor potential i Grand Twin-konceptet. Det ger våra kunder möjlighet att kombinera hög produktionskapacitet med en flexibilitet som annars skulle ha krävt flera separata maskiner”, säger Lennart Svensson, VD och koncernchef för Water Jet Sweden.
