Die nächste Generation der Schnittwinkelkorrektur

2020-04-22

Alphajet Wasserstrahl-Schneidkopf von Water Jet Sweden.

Water Jet Sweden bringt mit dem Alphajet Schneidkopf die nächste Generation der Schnittwinkelkorrektur und somit des senkrechten Wasserstrahlschneidens auf den Markt. Alphajet ist Mechatronik auf neustem Stand mit einem fixem TCP-Punkt. Zudem überzeugt er durch ein kompaktes Design. Mit qualitativ hochwertigen Maschinen-elementen und kleinen präzisen Bewegungen werden ungewöhnliche Schnittergebnisse mit einer Winkelgenauigkeit von ± 0,05 mm erzielt.

Hergestellt in Ronneby Schweden

Es ist einfach, etwas Kompliziertes zu tun, aber es ist schwierig, etwas Einfaches zu tun, beginnt Tony Rydh, Gründer und technischer Manager bei Water Jet Sweden. Mit unserem neu gestalteten Alphajet bringen wir die Schnittwinkelkorrektur auf ein neues Niveau. TAC ist ein bewährtes Merkmal in der Branche, aber wir machen es in fast jeder Hinsicht noch besser.

Kompaktes und modernes Design

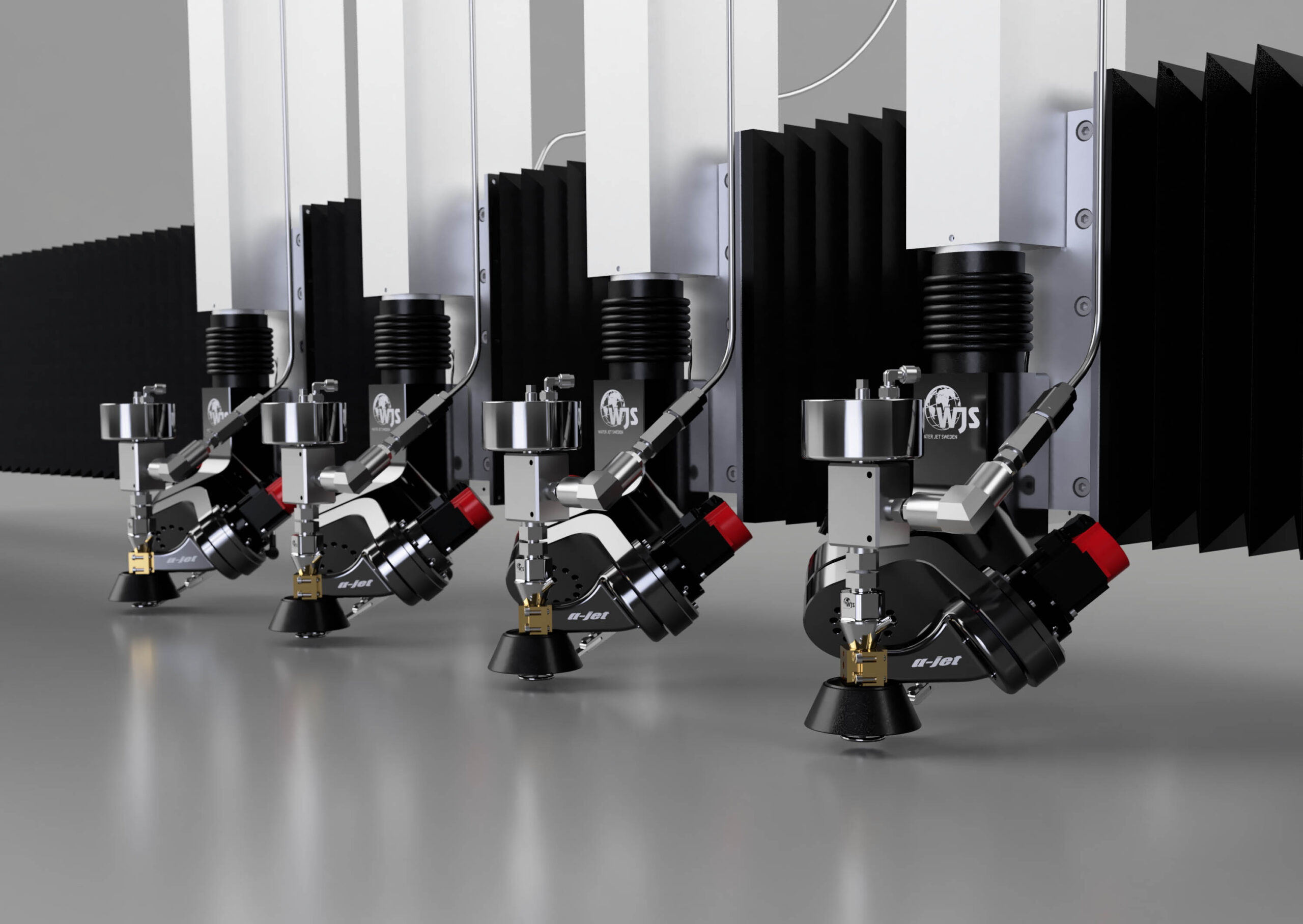

Der neue Alphajet hat ein kompaktes Design, was weniger Gewicht und weniger Einschränkungen im Arbeitsbereich bedeutet. Dies ist besonders vorteilhaft für diejenigen, die ihre Maschine mit mehr als einem Schneidwerkzeug ausrüsten möchten. Sie können bis zu vier Alphajets an derselben Maschine anbringen, wodurch sich die Schneidkapazität vervierfacht und die hohe Genauigkeit beibehalten wird.

Alphajet Wasserstrahl-Schneidkopf von Water Jet Sweden

Maximale Genauigkeit

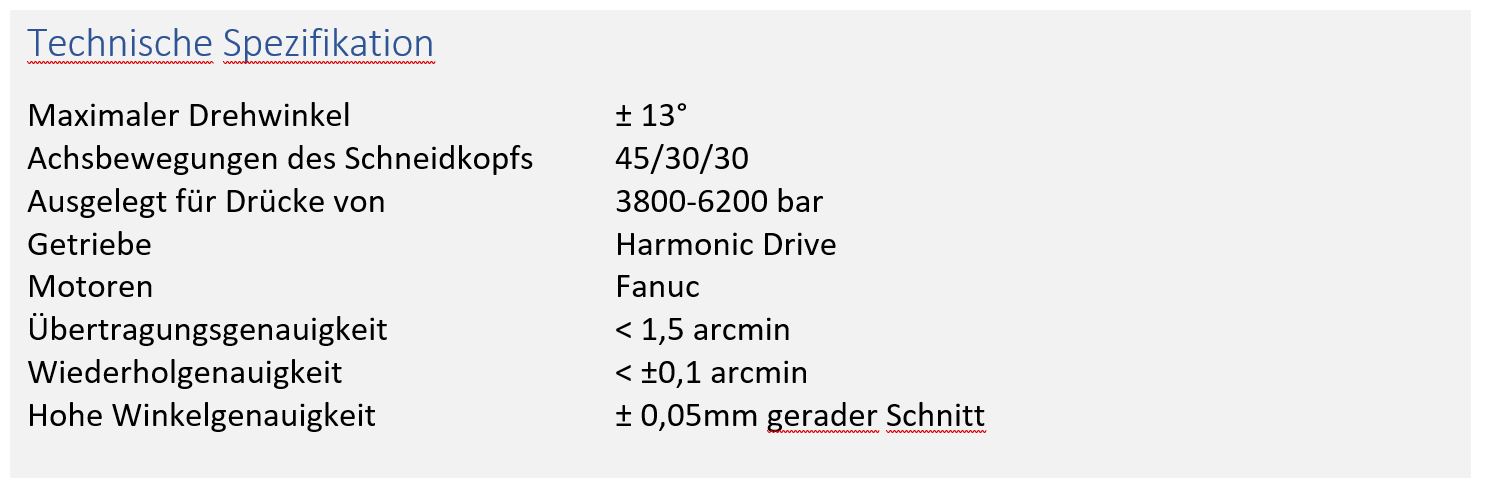

Je weniger Bewegungen, desto höher die Genauigkeit. Dies war eine der Richtlinien, als wir Alphajet entworfen haben „, sagt Tony Rydh. Der neue Alphajet verfügt über einen festen TCP, was bedeutet, dass sich die X- und Y-Achsen der Maschine nicht bewegen müssen, um die Schnittwinkelkorrektur  umzusetzen. Alphajet hat eine einzigartige Getriebekonstruktion, bei der die Motoren in Winkeln von  45°-30°-30° angeordnet sind. Dies erfordert beim Schneiden sehr kleine Bewegungen in der A- und B-Achse. Die Wahl, den Werkzeughalter sehr tief auf den Schneidkopf zu legen, bietet einen niedrigen Drehpunkt mit kleinen, genaueren Bewegungen. Der Alphajet-Schneidkopf ist in der Lage, einer maximalen Winkelkompensation TAC (Taper Angle Control) „bis zu ± 13 ° standzuhalten, was marktführend ist. Das Design erfordert jedoch nur wenige Neigungsgrade, um senkrechte Flächen und Kanten zu erhalten. Die Mechatronik ist mit Fanuc Absolut-Servomotoren ausgestattet; Daher muss kein Referenzzyklus ausgeführt werden. Die Absolut-Servomotoren sind direkt mit dem Harmonic Drive Getriebe verbunden, um mechanische Fehlerquellen wie Spiel zu beseitigen.

Einfache Bedienung

Das Wechseln des Schneidkopfes ist schnell und einfach. Der Schneidkopf wird dank des V-Block-Werkzeughalters automatisch zentriert und nach dem Wechseln des Fokussierrohrs ist keine zusätzliche Kalibrierung erforderlich. Dies spart Zeit und erhält die Präzision des Schneidkopfes. Für die Verwendung von Alphajet sind keine speziellen CAD / CAM-Programme erforderlich. IGEMS-Basis-CAM-Wasserstrahlschneidemodule enthalten bereits Daten für die gängigsten Materialien. Neben TAC (Taper Angle Control) gibt es Funktionen zur Kompensation der dynamischen Eigenschaften im Schneidprozess, wie LAG (Lag Compensation) und VOC (Variable Offset Control), die in der zugehörigen Software enthalten sind.

Auf allen WJS Maschinenmodellen verwendbar

Da das Alphajet-Design nur eine 4-Achsen-System Steuerung erfordert, kann es auf alle Maschinenmodelle von Water Jet Sweden angewendet werden. Von Einkopfmaschinen der Einstiegsklasse bis hin zu fortschrittlicheren Mehrkopfmaschinenlösungen. Es sind die Bedürfnisse des Kunden, die entscheiden, nicht die technischen Einschränkungen.

Unser Präzisionsschneidkopf nutzt sein volles Potenzial in unseren Qualitätsmaschinen. Tony Rydh kommt zu dem Schluss, dass die Maschinen von Water Jet Sweden marktführende Genauigkeit haben, in Schweden hergestellt werden und eine 5-jährige Leistungsgarantie bieten.
