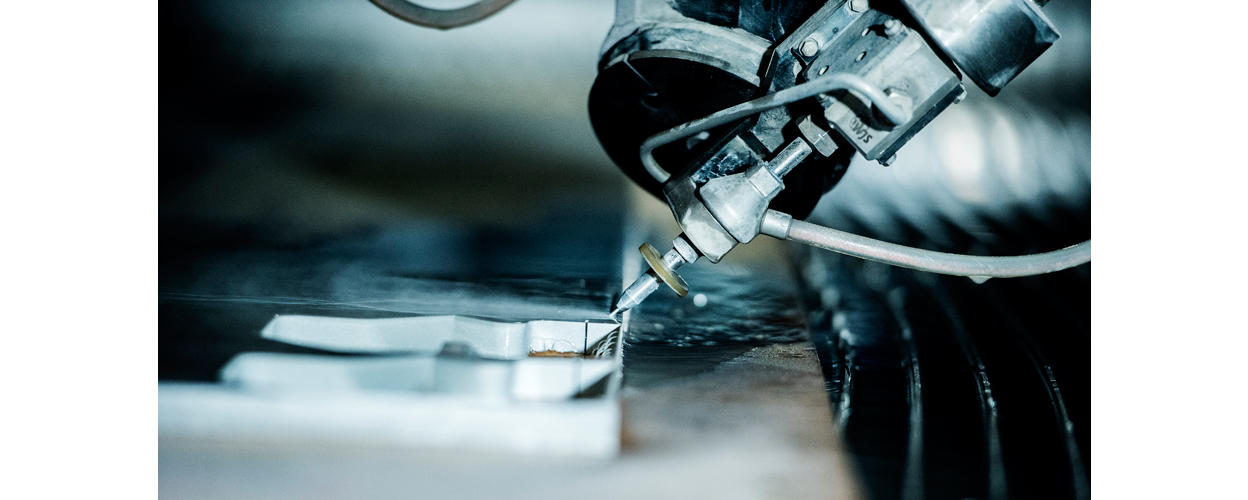

BevelJet 60 Schneidwerkzeug
Für Bogenfräsen und fortgeschrittene 3D-Formen.
Übersicht

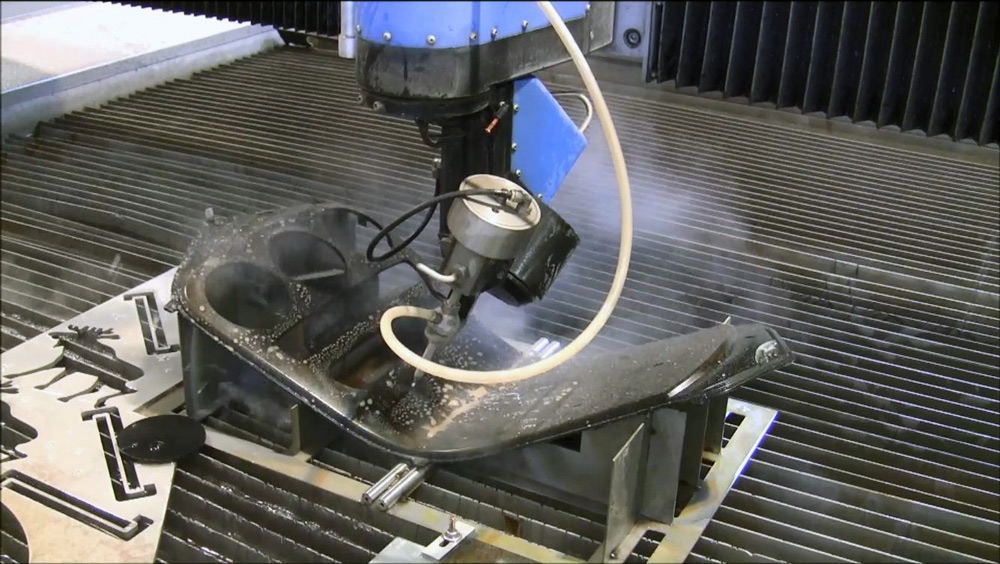

Die Faserachseninterpolation ermöglicht sowohl die Verzahnung als auch das freie 3D-Fräsen. Ursprünglich für das Schneiden von Blechen mit einem Schneidwinkel von 0–60° konzipiert, bietet sie die Möglichkeit, Verzahnungswinkel zu steuern und fortschrittliche Blechteile zu formen. Eine vollkommen vektorbasierte Berechnung in Fanuc für TCP verbessert die Schnittqualität. Da der Beveljet auch die dritte Dimension, die Höhe, unterstützt, kann er zusammen mit einer 3D-CAD/CAM-Software auch für das vollständige 3D-Fräsen verwendet werden.
Technische Spezifikationen
| Höchstes Z-Bewegungssignal | 250 mm (mit CNC-Steuerung) |
|---|---|
| Schneidleistung | 0-60° |
| Bewegung der Achse A | ± 90° |
| Bewegung der C-Achse | ± 400° |
| Übertragungsgenauigkeit A- und C-Achse | < 1 Arcmin |
| Repetitionsgenauigkeit A&C-Achse | < ± 0,1 Winkelminuten |
| Drucktechnologie | 4000 bar & 6000 bar |
