H-model

Ein unkompliziertes Wasserstrahlsystem für 2D-Abrasivschneiden im Dauerbetrieb

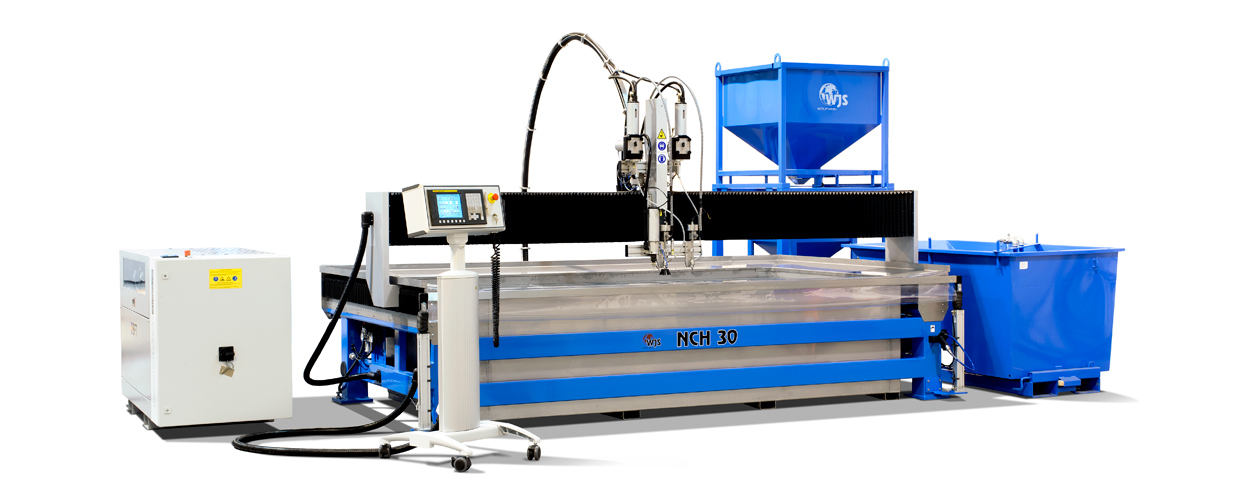

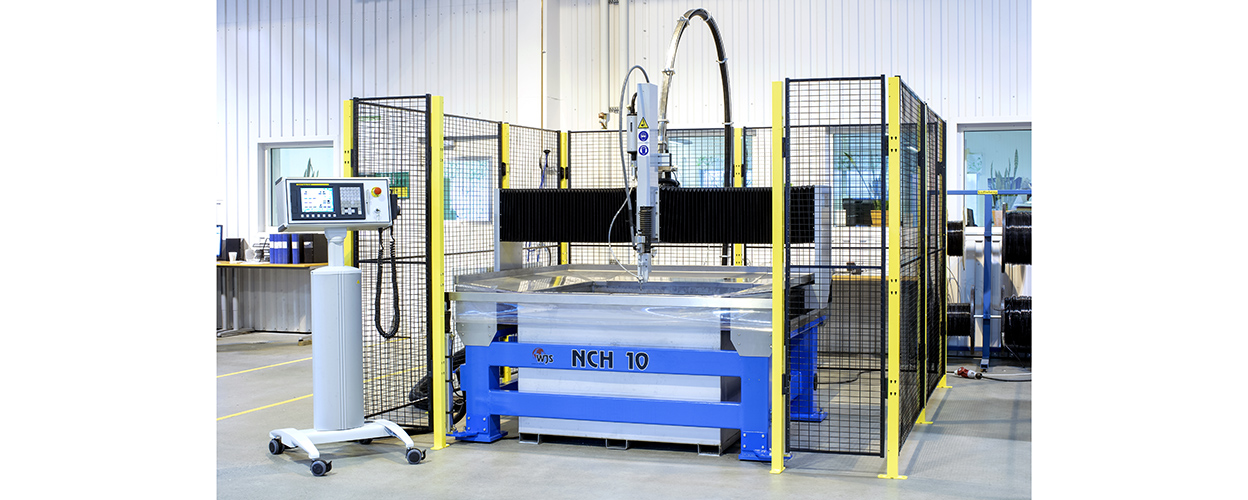

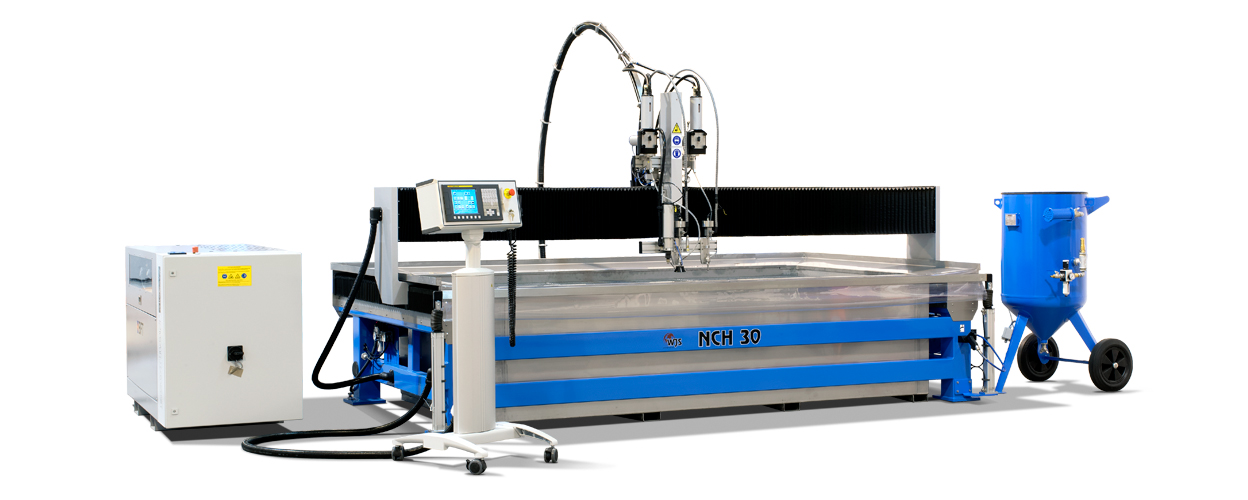

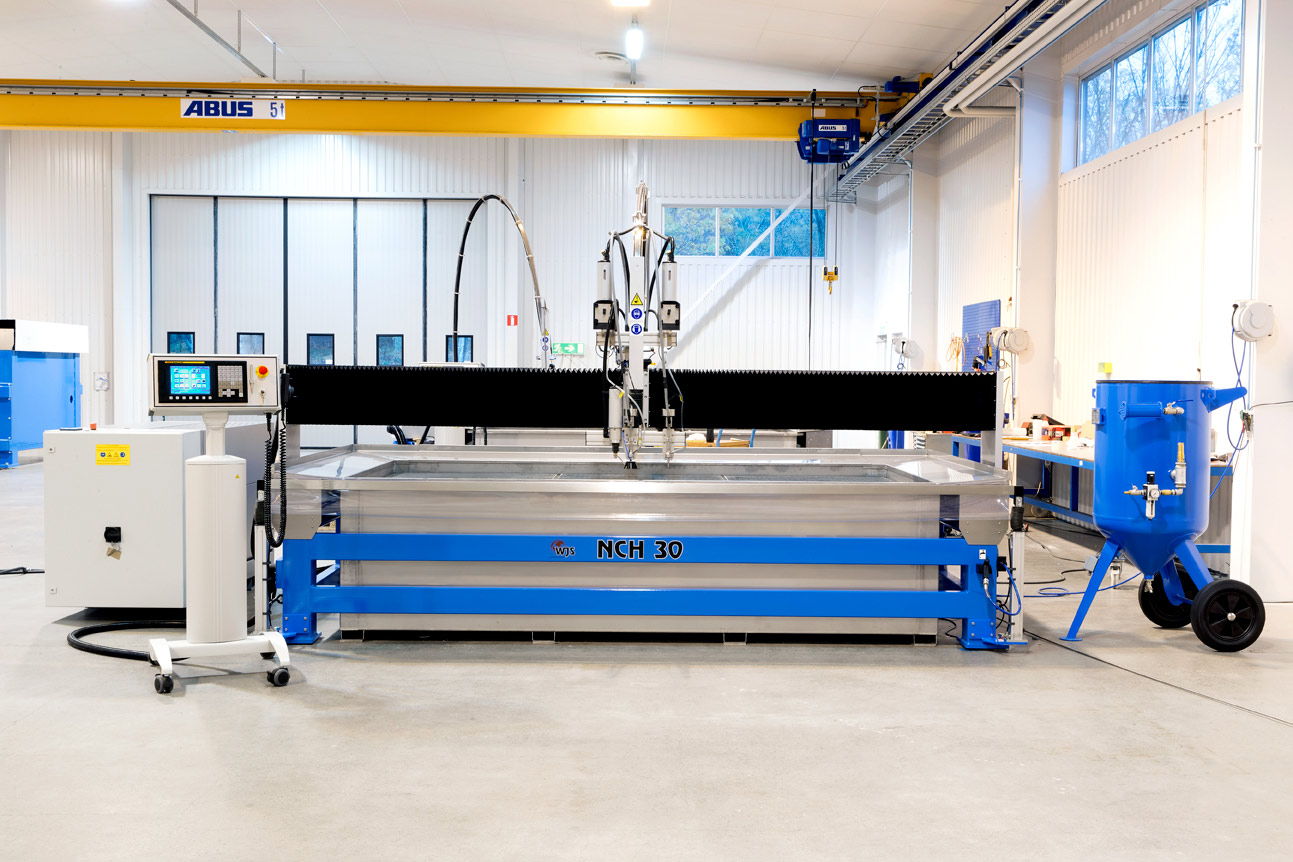

Das H-model ist ein unkompliziertes Wasserstrahlschneidsystem in 2D-Qualität. Das Maschinensystem baut auf dem weltweit patentierten Gantry-Design für lange Lebensdauer und konsistente Leistung von Water Jet Sweden auf. Das H-model ist ein Mehrzweckschneidwerkzeug, speziell geeignet für Prototypen-Werkstätten, Ersatzteil-Job-Shops oder eigene Job Shops als auch für Industriebetriebe oder Schneidzentren.

Das H-model ist in drei verschiedenen Tischgrößen erhältlich, 1 x 1 Meter, 2 x 1 Meter, 3 x 1,5 Meter.

Erfahren Sie hier, wie Sie einen Wasserstrahlschneider kaufen können!

Jetzt preise anfragen

Kontakt

Angebotsanfrage

Reiner Kupke

Spezifikationen

Technische Daten

Konstruktion: Gantry Maschine
Rahmen: Verschweißte Stahlträger
Schneidtisch: Edelstahl
Abdeckungen: Balg
Systembewegung: Kugelgewindetrieb

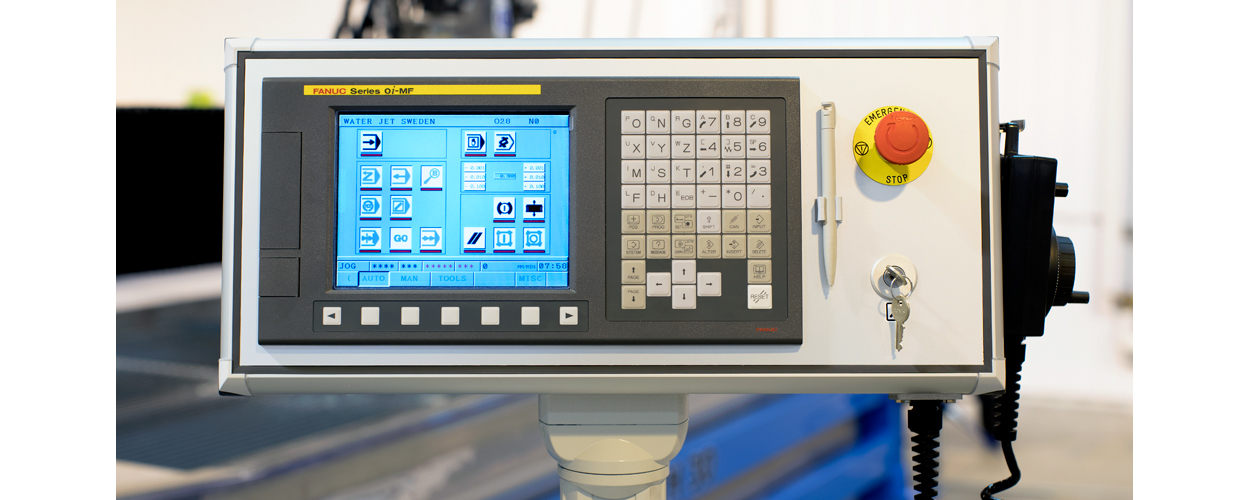

Steuerung: Fanuc 8.5" Touch Screen
CNC-system: Fanuc
CAD/CAM IGEMS
Schneidköpfe: 1-2
Prozess: AWJ/PWJ
Drucktechnik: 4000 und 6000 bar
Maschinengrößen: 1 x 1 m, 1 x 2 m und 3 x 1,5 m

Performancedaten

Maximale Z-Bewegung: 250 mm
Maximale Schneidtischbelastung: 1200 kg/m2
Positioniergenauigkeit: ± 0.05 mm/m
Wiederholgenauigkeit: ± 0.025 mm

Optionen

Kopfschutzpaket
Bohreinheit
Abrasivversorgungssystem
Abrasivturm 1 Tonne
Online-Abrasiv- Versorgungssystem
Abrasiv-Entsorgungssystem
Abrasivüberwachungspaket
Remote Betrieber-Software
CAD/CAM-Plugins
Wasserenthärter
4000 bar Erweiterung
6000 bar Erweiterungs-paket
Duo Head 4000 bar Erweiterungs-paket
Duo Head 6000 bar Erweiterungs-paket

    Geben Sie Ihre Anforderungen an

    Material

    Anzahl der Schneidköpfe

    Größe der Arbeitszone

    Geforderte Genauigkeit

    Schneiddicke

    Schneidverfahren
