Edgecut (Panel One HMI)

Die moderne Art der Bedienung einer CNC-Wasserstrahlmaschine

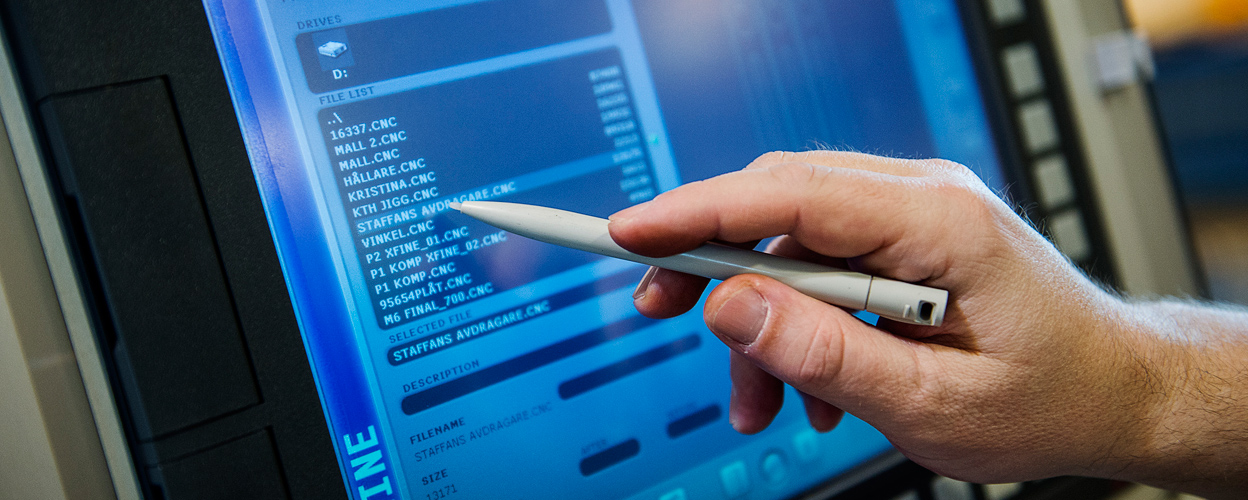

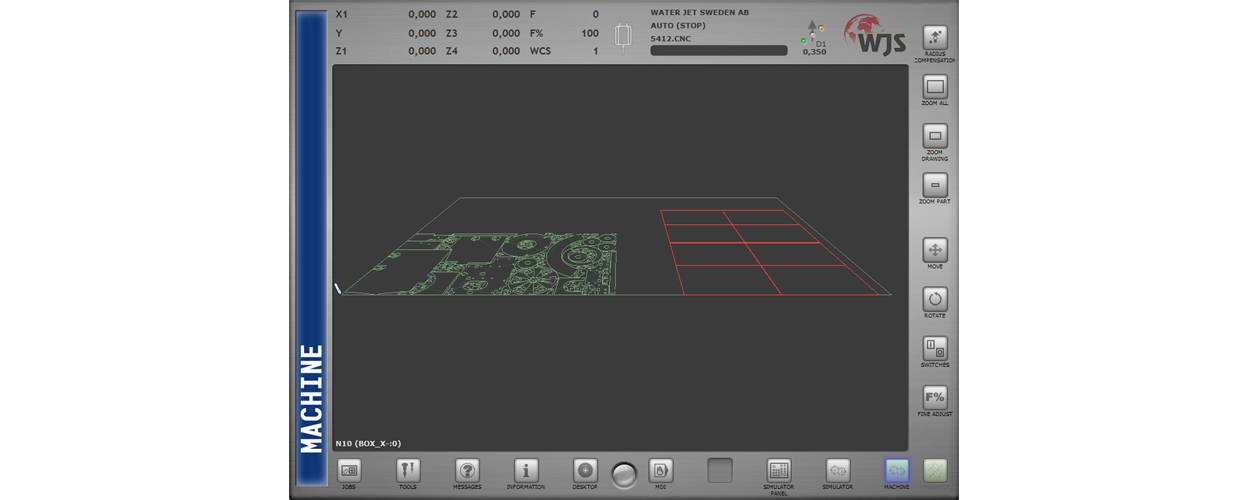

Edgecut-Software in PanelOne® HMI ist die Bedienoberfläche für alle Maschinen der Baureihen Select und Special. Edgecut SW ist eine moderne Art der Bedienung Ihrer CNC-Maschine mit einem klaren Design und einer benutzerfreundlichen Schnittstelle, die einfach zu erlernen und zu handhaben ist. Sie könne die Grafik drehen, schwenken, frei bewegen und den Schneidauftrag mit einer eingebauten automatischen Werkzeug-Folgefunktion sehen.

Funktionen und Merkmale von Edgecut

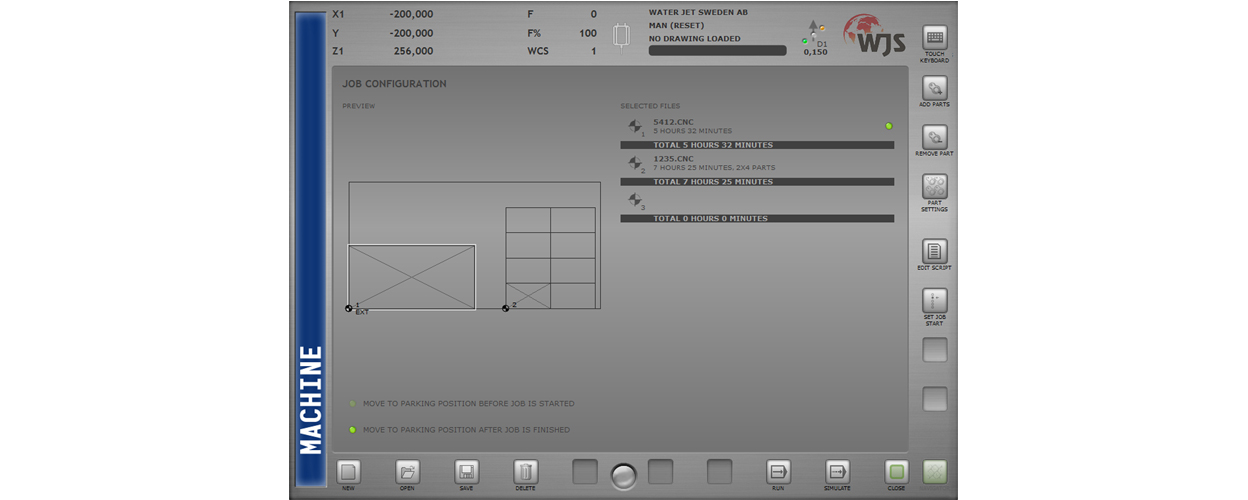

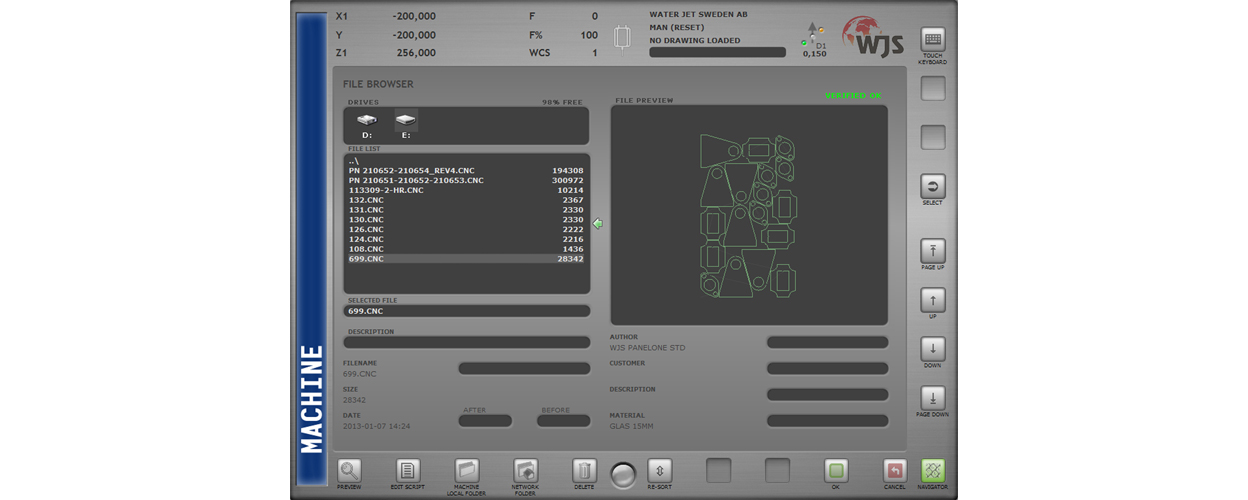

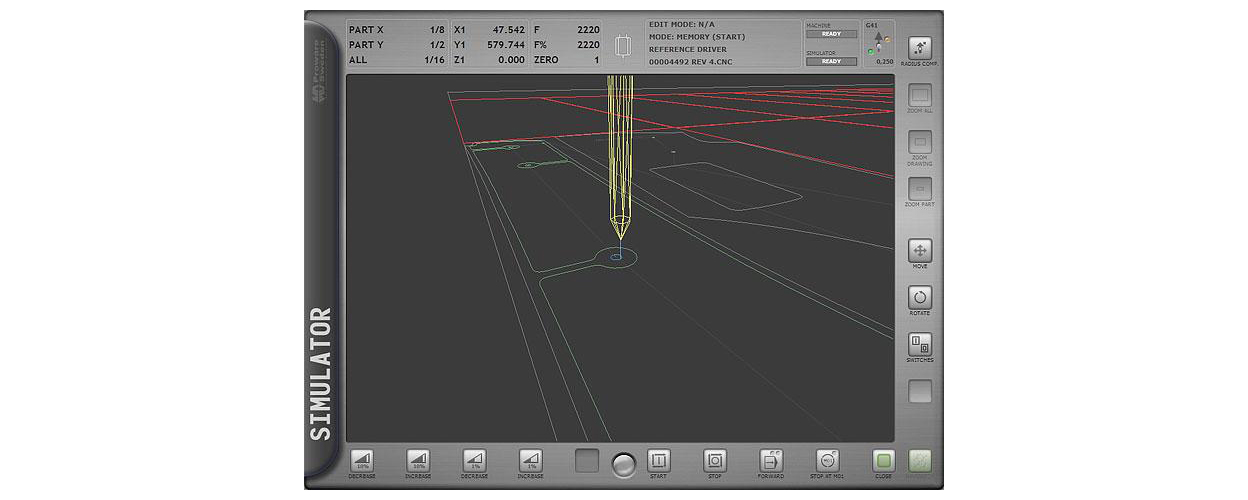

Auftragsverwaltung – Bis zu sechs Nullpunkte können für einen Schneidauftrag verwendet werden. Jedem Nullpunkt können bis zu zehn Teileprogramme zugeordnet werden. Speichert Schneidaufträge für die spätere Anwendung einschließlich aller Daten für u.a. Nullpunkte. Direkte Überprüfung des Programmcodes. Geschätzte Zeit/direktes Feedback vom Override. Multipart-Funktion (Gitterschachteln der Teile). Parkpositionen hinzufügen, bearbeiten und speichern. Simulation von Schneidaufträgen: Vorbereitung und Simulation von Schneidaufträgen während des Betriebs der Maschine und mehr.

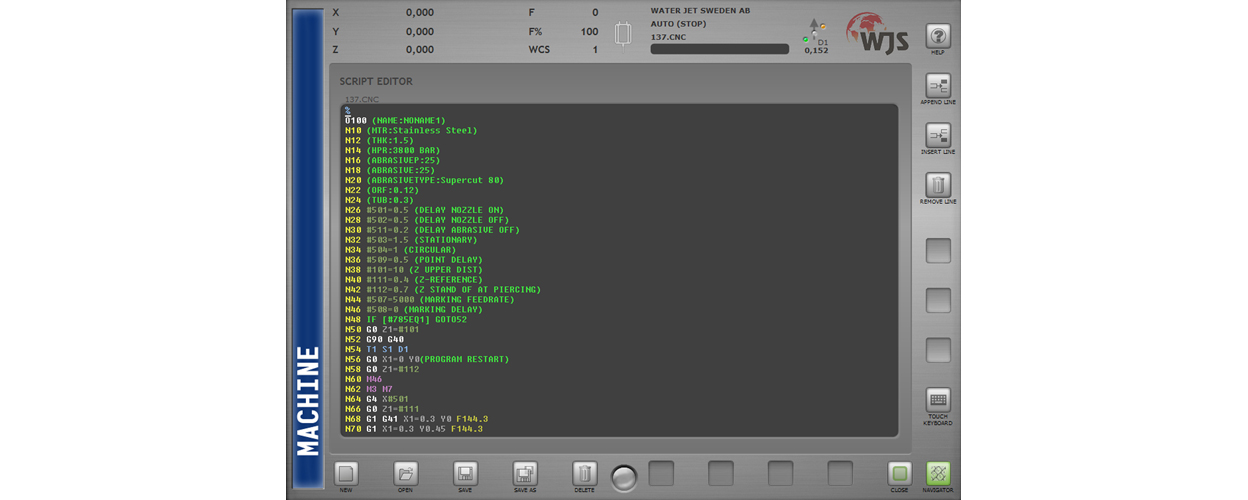

Werkzeugverwaltung – Einfacher Überblick über alle Werkzeugeinstellungen. Fortgeschrittene Werkzeugverwaltung einschließlich Verschleißtimern. Online-Radiuskompensation. Optimierung der Teilequalität durch Verwendung von bis zu fünf Kompensationswerten. Viele Werkzeugkonfigurationen werden durch das CNC-Skript gesetzt

Bedienfunktionen – die Edgecut-HMI-Software verfügt über zahlreiche praktische und zeitsparende Bedienfunktionen

  • Rückverfolgung: Kehrt die Schnittrichtung um
  • Neupositionierungsfunktion: Den Schneidzyklus stoppen, zum Messen des Teils usw. manuell wegfahren
  • Programm-Neustart: Neustart, wenn der Schneidzyklus abgebrochen wurde
  • Trockenlauffunktion: Trockenlauftest oder Neustart
  • Online-Kompensation der Arbeitshöhe (falls kein Höhensensor verwendet wird)
  • Adaptiv berechnete Zykluszeit
  • Berechnung der Vorschubgeschwindigkeit in Echtzeit
  • Wartungstest für Schneidkopf und Abrasivdosierer sowie manuelles Abschneiden von Bearbeitungsrückständen
  • MDI: Ausführung einfacherer Maschinenbefehle

Wartungen – Online-Diagnose, Gesamtmaschinenzeit/Wartungsintervalle, Bedienermitteilungen/-alarme und Feedback von der Maschine Wartungsmodus-Verriegelung (Sicherheitsmodus für einen schnellen und sicheren Neustart) und Logbuch für CNC, PMC, Alarme, Meldungen.
