Die nächste Generation der Konuswinkelsteuerung
Water Jet Sweden stellt Alphajet vor – die nächste Generation der Kantenwinkelsteuerung und senkrecht gerichteten Wasserstrahl-Frästechnik. Alphajet basiert auf einer Mechatronik, die auf einem kompakten Design mit einem festen TCP-Punkt basiert. Aussergewöhnliche Schnittresultate werden mit sorgfältig ausgewählten Maschinenkomponenten und kleinen präzisen Bewegungen bei einer Winkelgenauigkeit von ± 0,05 mm erzielt.
Alphajet-Wasserstrahlschneidwerkzeug von Water Jet Sweden.
„Es ist einfach, etwas Kompliziertes zu erledigen, aber schwierig, etwas Einfaches zu erledigen“, beginnt Tony Rydh, Gründer und Technischer Manager von Water Jet Sweden. Mit unserem neu entwickelten Alphajet bringen wir die Taper-Angle-Kontrolle auf eine neue Ebene. TAC ist eine bewährte Funktion in der Branche, aber wir haben sie in fast allen Aspekten noch weiter verbessert.
Kompaktes und modernes Design

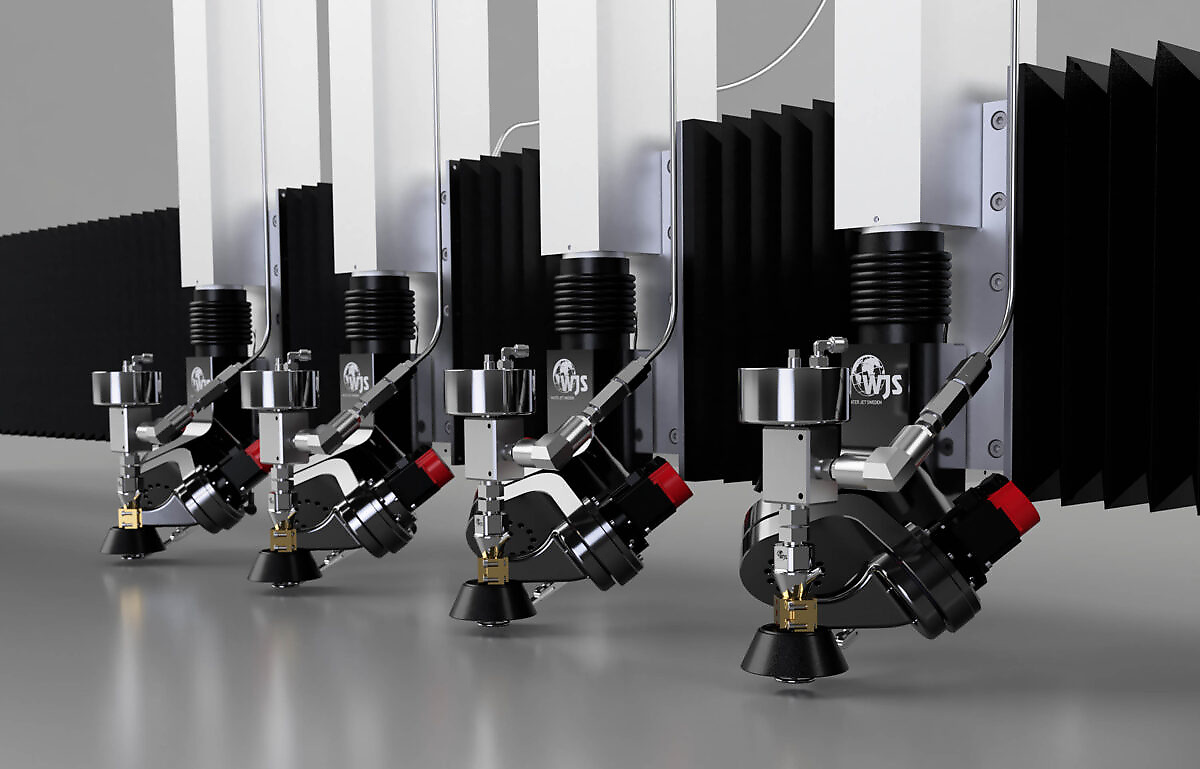

Der neue Alphajet verfügt über ein kompaktes Design, was weniger Gewicht und weniger Einschränkungen auf dem Arbeitsbereich bedeutet. Dies ist besonders vorteilhaft für diejenigen, die ihre Maschine mit mehr als einem Schneidwerkzeug ausrüsten möchten. Auf derselben Maschine können bis zu vier Alphajets montiert werden, wodurch die Schneidkapazität vervierfacht wird und gleichzeitig die hohe Genauigkeit erhalten bleibt.
Höchste Genauigkeit
– Je weniger Bewegung, desto höhere Genauigkeit. Dies war eine der Richtlinien bei der Entwicklung von Alphajet”, sagt Tony Rydh.
Der neue Alphajet verfügt über eine feste TCP-Achse, was bedeutet, dass die X- und Y-Achsen der Maschine nicht bewegt werden müssen, um die Steuerung des Kegelwinkelreglers zu realisieren. Der Alphajet verfügt über ein einzigartiges Getriebekonzept. Die Winkel von 45-30-30 erfordern bei der Schneidung sehr geringe Bewegungen in den A- und B-Achsen, und die Möglichkeit, den Werkzeugträger sehr niedrig an der Schneidkopfplatte zu platzieren, ermöglicht eine geringe Rotationspunkt und kleine, prägnante Bewegungen. Der Alphajet ist zudem in der Lage, eine maximale Winkelkompensation TAC (Taper Angle Control) von bis zu ± 13° zu erbringen – die beste auf dem Markt. Allerdings erfordert unsere Konstruktion nur wenige Grad Neigung, um senkrechte Flächen und Kanten zu erhalten.
Die Mechatronik ist mit Fanuc-Absolut-Servo-Motoren ausgestattet; daher ist kein Referenzzyklus erforderlich. Die Absolut-Motoren sind direkt in einem Harmonikgetriebe integriert, um mechanische Fehlerquellen wie Reibung und Spiel zu eliminieren.
Einfache Bedienung
Die Änderung des Schneidkopfes ist eine schnelle und einfache Operation. Der Schneidkopf wird dank des V-Block-Werkzeugträgers automatisch zentriert, und nach dem Wechsel des Fokussierrohrs ist keine zusätzliche Kalibrierung erforderlich. Dadurch wird sowohl Zeit gespart als auch die Präzision des Schneidkopfs erhalten.
Für die Verwendung von Alphajet sind keine speziellen CAD-/CAM-Programme erforderlich. Die grundlegenden CAM-Wasserstrahlschneidmodule von IGEMS enthalten bereits Daten für die häufigsten Materialien. Neben TAC (Taper Angle Control) sind in der zugehörigen Software Funktionen für die Kompensation der dynamischen Eigenschaften im Schneidprozess wie LAG (Lag Compensation) und VOC (Variable Offset Control) enthalten.
Komplett ausgestattet
Es gibt keine Einschränkungen. Alle verschiedenen Schneidkopfdesigns von Water Jet Sweden passen zu dem neuen Alphajet, und Sie können die Technologie von 3800 bis 6200 bar nutzen. Praktische und fortschrittliche Funktionen sind serienmäßig verfügbar. Die Sprühschutzfunktion minimiert das Wasserstrahlverhalten beim Durchstechen und der Kollisionssensor schützt die Düse vor Beschädigung im Falle eines Zusammenstoßes. Ein Online-Höhensensor ist erhältlich, um ein genaues Schneidresultat zu gewährleisten.
Passend für alle Maschinenmodelle
Da das Alphajet-Design nur eine Vierachsen-Steuerung erfordert, kann es auf alle Maschinenmodelle von Water Jet Sweden angewendet werden. Von den Einstiegsgeräten mit einem einzigen Kopf bis hin zu den fortschrittlicheren Mehrkopf-Maschinenlösungen – die Entscheidung liegt bei den Kunden und nicht bei technischen Einschränkungen.
– Ein Präzisionsschneidkopf erschließt seine volle Leistungsfähigkeit auf einer hochwertigen Maschine, fasst Tony Rydh zusammen. Die Maschinen von Water Jet Sweden bieten eine Marktführungsgenauigkeit, werden in Schweden hergestellt und sind mit einer 5-jährigen Garantie auf die Leistung ausgestattet.
