WJS Alphajet TVL skärverktyg

Vinkelkompensering för vinkelräta skärsnitt i 2D

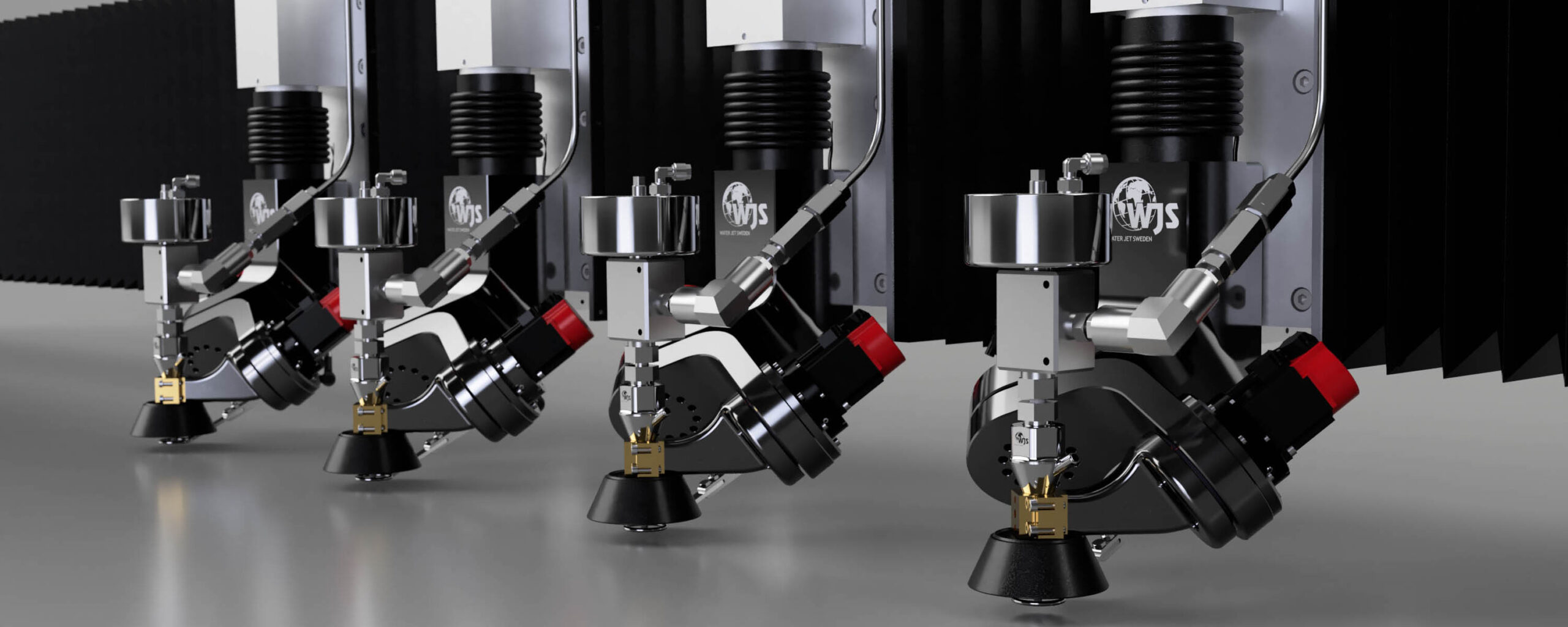

Alphajet har en kompakt design vilket innebär att den både väger mindre och stjäl mindre arbetsyta. Det passar extra bra för de som vill utrusta sin maskin med flera skärhuvuden. Man kan använda upp till fyra Alphajet skärverktyg parallellt på en och samma maskin och därmed fyrdubbla skärkapaciteten med samma noggrannhet.

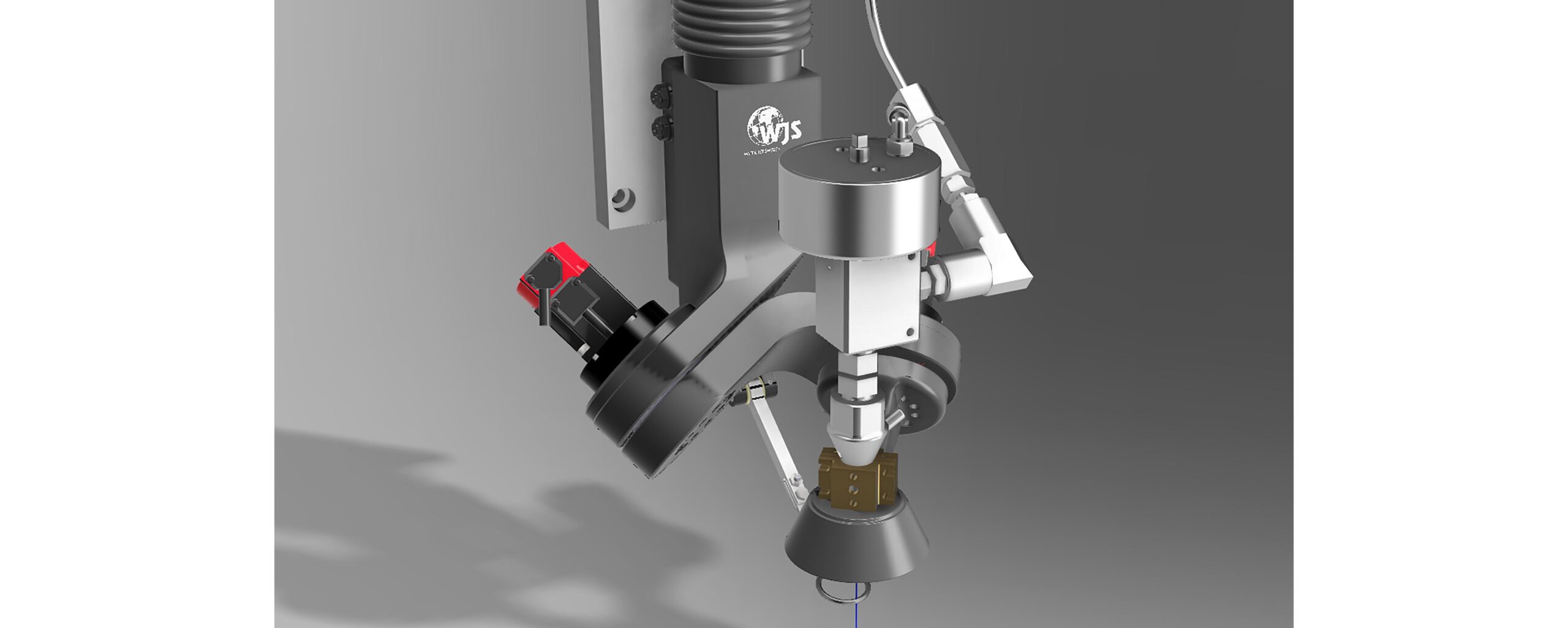

Nya Alphajet har fast TCP-punkt vilket innebär att maskinens X och Y axlar inte behöver röra sig för att hantera vinkelkompenseringen. Dess unika konstruktion med vinklarna 45-30-30 innebär att det krävs väldigt små rörelser i A- och B-axlarna. Valet att sätta verktygshållaren långt ner på skärhuvudet ger en lägre rotationspunkt och därmed ger mer exakta små rörelser

Byte av skärhuvud går snabbt och enkelt. Skärhuvudet centreras automatiskt tack vare verktygshållaren med V-blockinfästning och det behövs inte göras någon särskild kalibrering vid verktygsbyten, vilket spar tid och bibehålla skärhuvudets precision.

Eftersom designen endast kräver 4-axlig interpolerings styrning kan Alphajet appliceras på alla Water Jet Swedens olika maskinmodeller.

Kontakt

Peter Rüdén

Global Sales

Christian Svensson

Global Sales

Specifikationer

Rörelse: 45/30/30
Maximal axelvinkel: ± 13°
Växellådor: Harmonic Drive
Motorer: Fanuc
Transmissionsnoggrannhet: < 1,5 arcmin
Repeterbarhet: < ± 0,1 arcmin
Partnoggrannhet: ± 0,05 mm
Högtryckteknik: 3800 - 6200 bar
