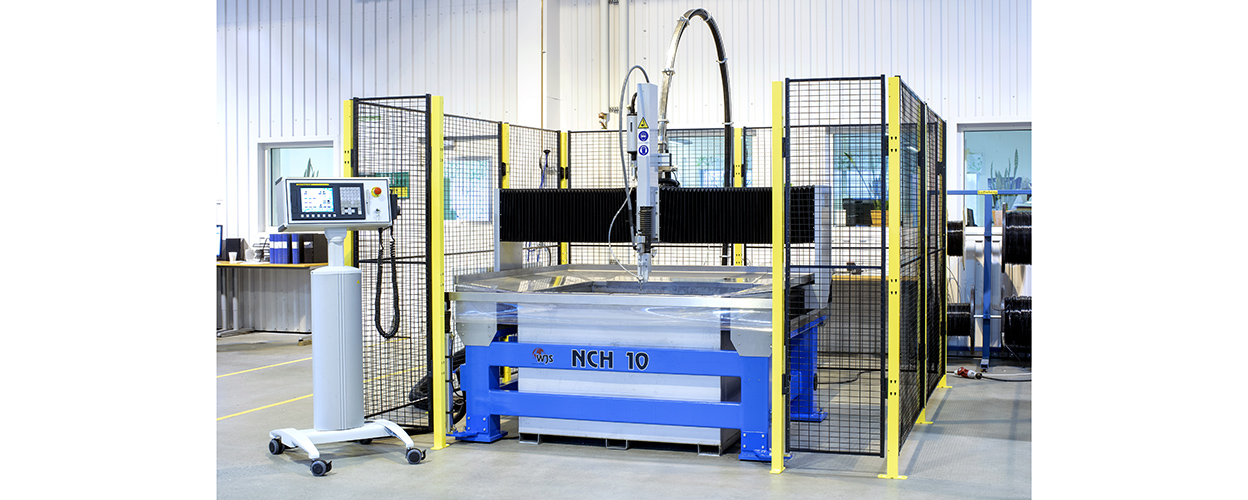

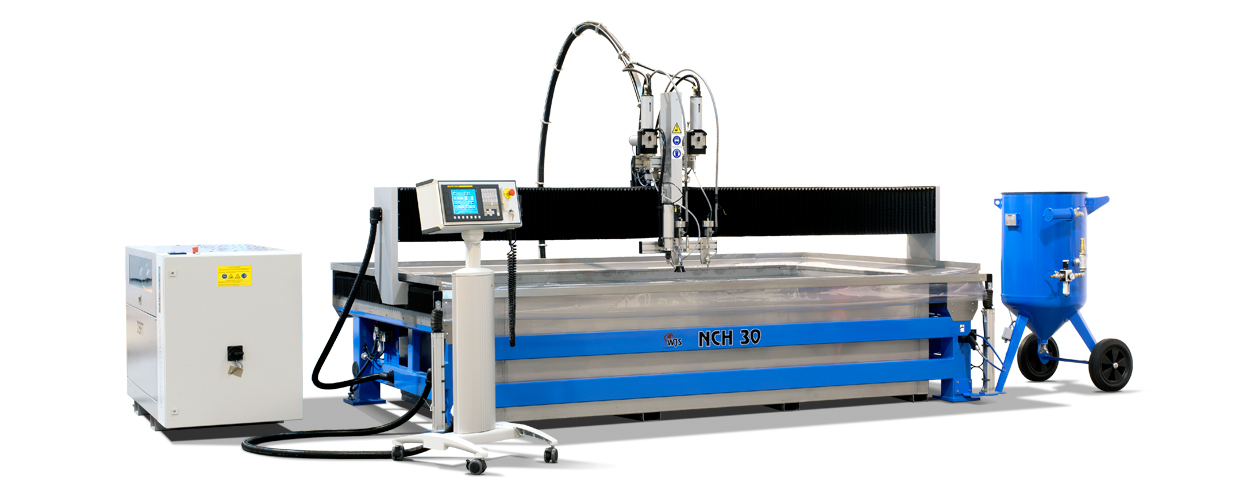

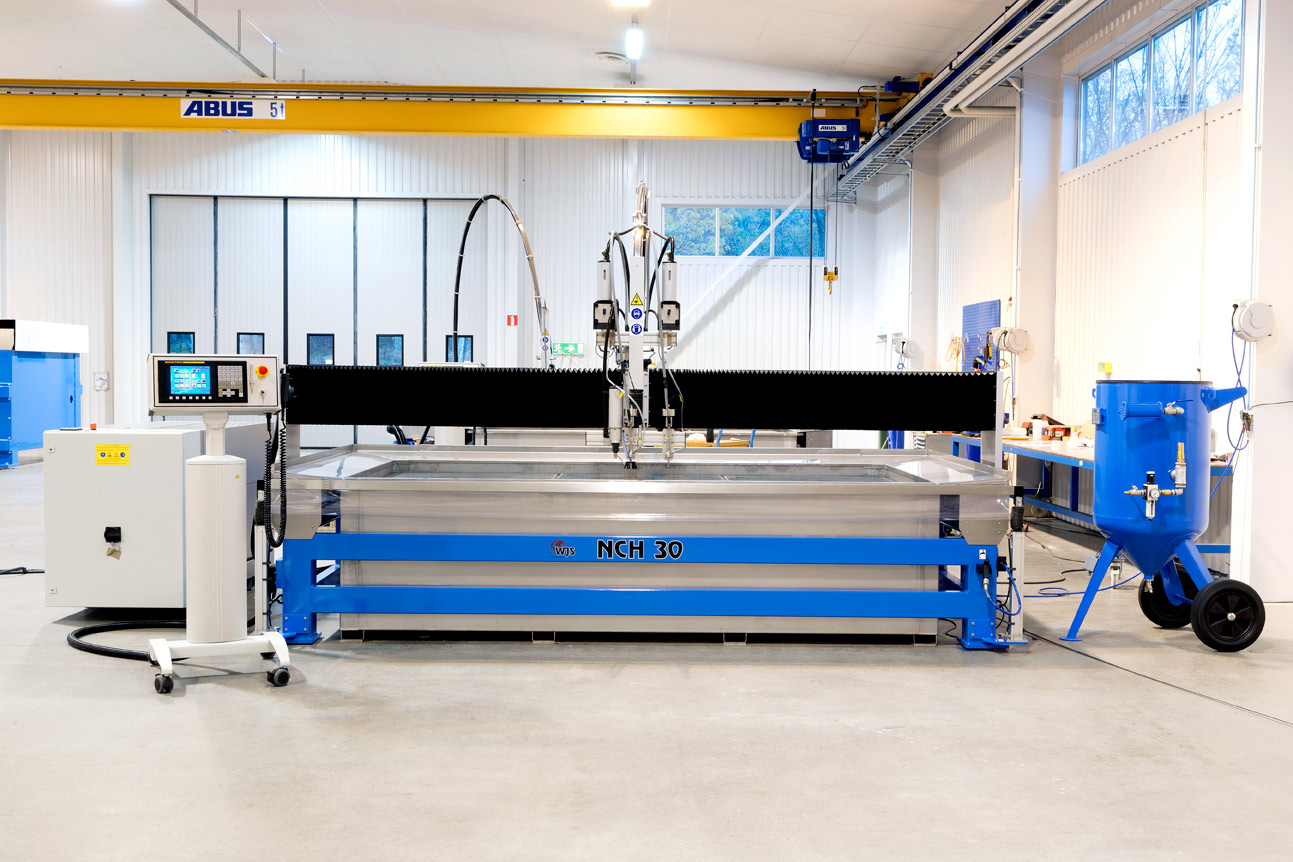

H-model

En komplett arbetsstation för alla typer av industriell vattenskärning i 2D.

H-model är ett komplett maskinsystem för alla typer av skärande bearbetning i 2D. Maskinsystemet är baserat på Water Jet Swedens världspatententerade gantry-design som ger säkrare skärkvalitet, längre livslängd och bibehållen prestanda. Modellen finns i tre olika storlekar baserat på behov: 1 x 1 meter, 2 x 1 meter och 3 x 1,5 meter. H-modellen kan användas för bearbetning av alla typer av material. Modellen är populär prototyp- och reservdelsverkstäder, utbildningsenheter och intern tillverkning men passar även för mer industriella produktionsprocesser och kontraktstillverkning.

Kontakt

Peter Rüdén

Global Sales

Christian Svensson

Global Sales

Specifikationer

Teknisk Data

Uppbyggnad: Gantry
Stomme: Helsvetsad
Skärbord/Tank: Rostfritt stål
Kåpor: Heltäckande bälgar
Drivsystem: Kulskruv

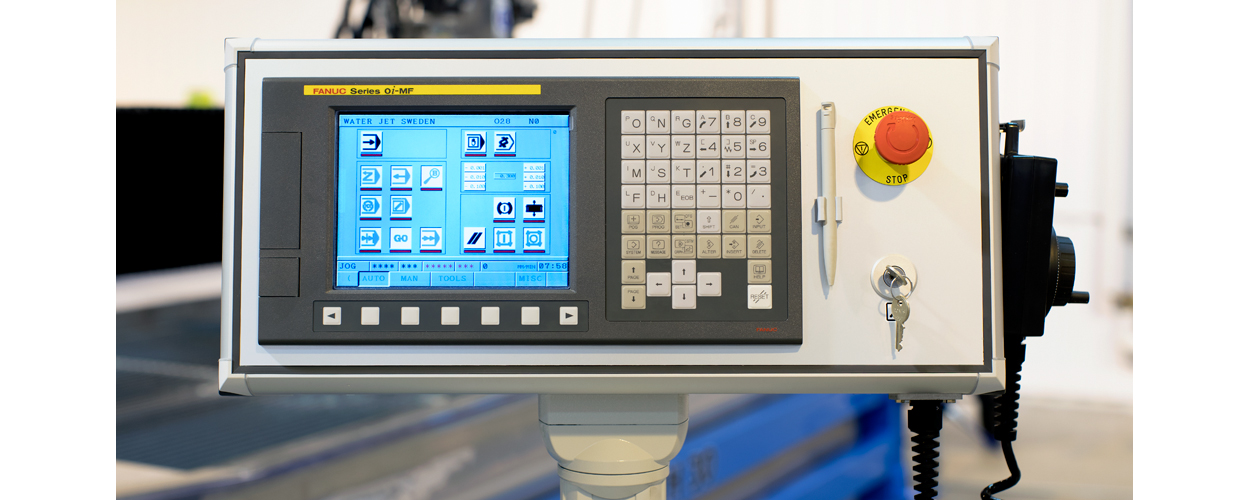

Operatörspanel: Fanuc 8.5" Touch Screen
CNC Control System Fanuc
CAD/CAM Software IGEMS
Skärhuvuden 1-2
Process: AWJ/PWJ
Tryckklass: 4000 och 6000 bar
Maskinstorlekar: 1 x 1 m, 1 x 2 m och 3 x 1,5 m

Prestanda

Maximal Z-rörelse: 250 mm
Bordsbelastning: 1200 kg/m2
Positioneringsnoggrannhet: ± 0.05 mm/m
Repetitionsnoggrannhet: ± 0.025 mm

Funktioner

Head Protection Package
Borrenhet
Försörjningssystem Abrasivmedel

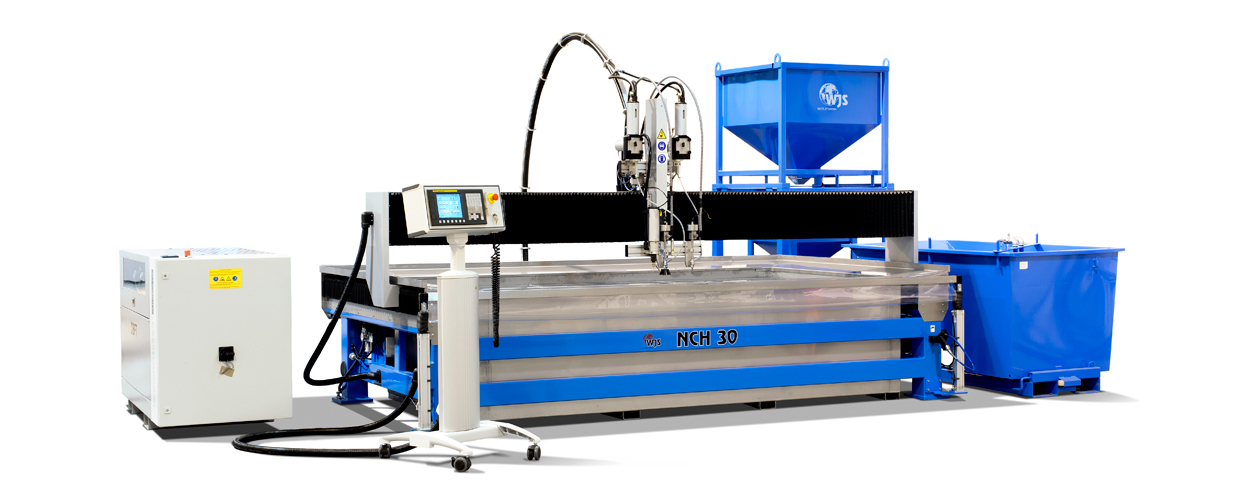

Sandtorn 1 ton
Sandmatningssystem Online
Slamhanteringssystem
Övervakningssystem abrasivförsörjning
Remote Operator Software
CAD/CAM Plugins
Mjukgörare
4000 bar uppgradering
6000 bar uppgradering
Duo Head 4000 bar Uppgraderingspaket
Duo Head 6000 bar Uppgraderingspaket

Specificera era behov

Material

Antal skärhuvuden

Arbetsyta

Skärprecision

Materialets tjocklek

Typ av skärning
