AlphaJet TVL-skärverktyg
Reglering av avfasningsvinkeln för vertikal vattenstrålsågning.
Översikt

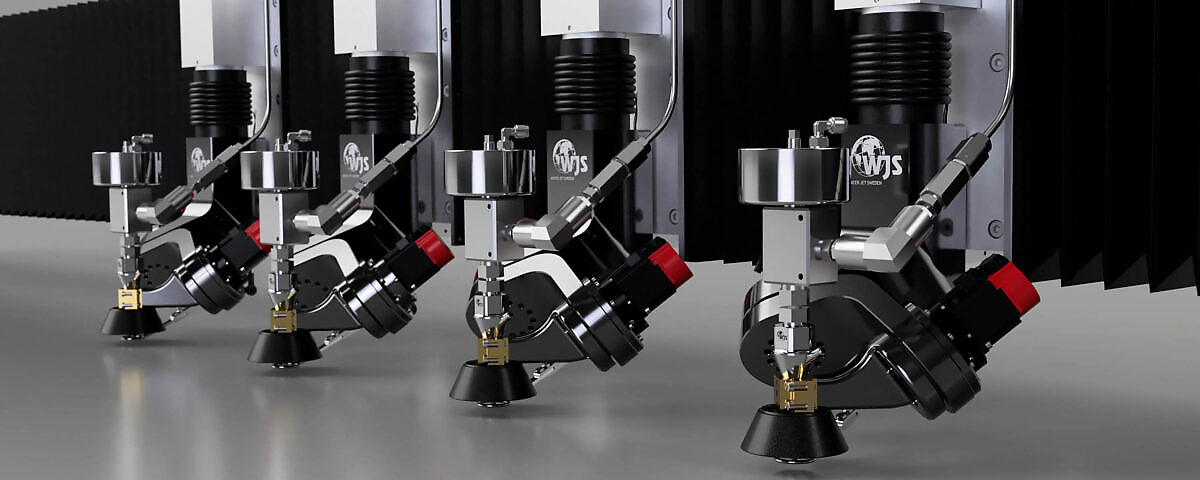

Alphajet har en kompakt design vilket innebär mindre vikt och mindre begränsningar på arbetsytan. Detta är extra fördelaktigt för dem som vill utrusta sin maskin med fler än ett skärverktyg. Du kan montera upp till fyra Alphajets på samma maskin, vilket fyrdubblar skärkapaciteten och samtidigt bibehåller den höga noggrannheten.
Produktbeskrivning
Alphajet har en fast TCP, vilket innebär att maskinens X- och Y-axlar inte behöver röra sig för att hantera konteringsvinkontrollen. Alphajet har en unik växellådsdesign; vinkeln på 45–30–30 kräver mycket små rörelser i axlarna A och B vid skärning, och valet att placera verktygsbehållaren mycket lågt på skärhuvudet ger en låg rotationspunkt med små och noggrannare rörelser.
Att byta skärhuvud är en snabb och enkel operation. Skärhuvudet centreras automatiskt tack vare v-block-verktygshållaren och det behövs ingen extra kalibrering efter att man bytt fokuseringsrör. Detta sparar både tid och bevarar skärhuvudets precision.
Eftersom Alphajet-designen endast kräver styrning av 4-axerssystem kan den användas på alla maskinmodeller från Water Jet Sweden.
Tekniska specifikationer
| Rörlighet | 45/30/30 |
|---|---|
| Maximivinkel för rotation | ± 13° |
| Gears | Harmonic Drive |
| Motorer | Fanuc |
| Transmissionsnoggrannhet | < 1,5 arcmin |
| Repetitionsnoggrannhet | < ± 0,1 cirkelminuter |
| Angulär noggrannhet | ± 0,05 mm |
| Tryckteknik | 3800–6200 bar |
