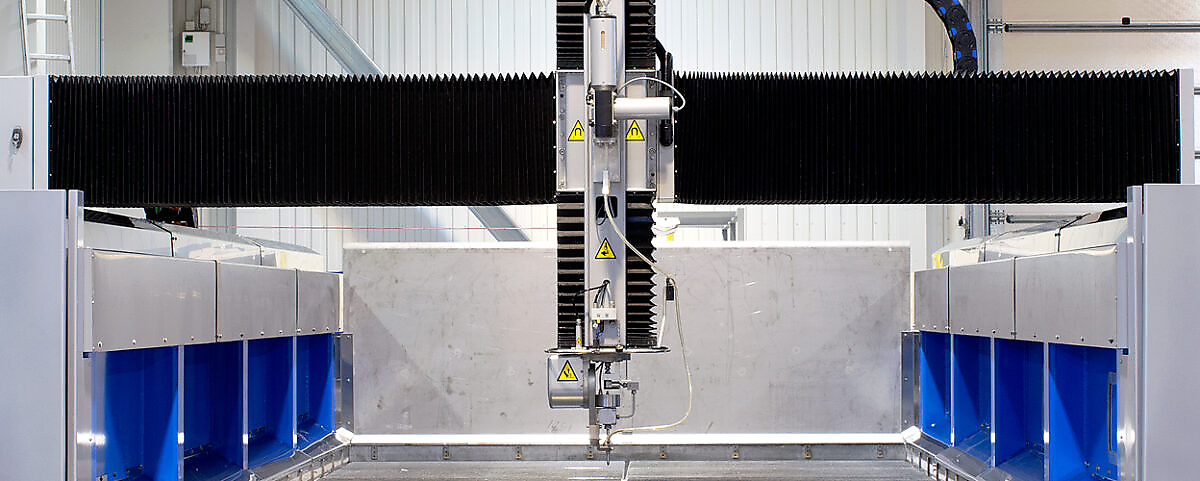

3D-skärverktyg
Utformad för att forma stora 3D-detaljer i flera plan.
Översikt
Ett 3D skärverktyg som konstruerats för att klara att bearbeta avancerade 3D former med skärning i olika arbetsplan. WJS 3D skärverktyg finns endast på vår FiveX-maskinmodell. En z-rörelse 0-1000 mm och 0-90° skärvinkel kräver en maskin med förstärkt stabilitet och säkerhet. En vektorbaserad beräkning och Fanuc CNC för TCP säkerställer hög tolerans och precisa skärresultat. Ett verktyg för abrasiv vattenskärning av hårda material i full 3D.
Tekniska specifikationer
| Maximal Z-rörelse | (CNC-styrd) 1 000 mm |
|---|---|
| Positioneringsnoggrannhet | ± 0,050 mm/m |
| Repetitionsnoggrannhet | ± 0,025 mm |
| Skärvinkel | 0-90° |
| A-axelrörelse | ± 91° |
| C-axelrörelse | ± 220° |
| Transmissionsnoggrannhet A- och C-axlar | < 1 bågminut |
| Repetitionsnoggrannhet A- och C-axlar | < ± 6 bågsekunder |
| Tryckteknik | 4 000 bar och 6 000 bar |
